DC-HSC03-0806 - Схема управления питанием iPWR GaAs и GaN-усилителей 40В, 6,5А

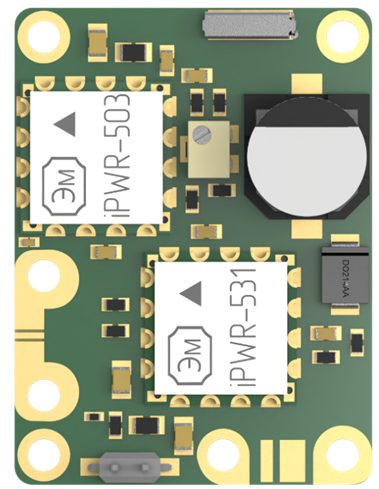

DC-HSC03-0806 | |
|---|---|
 | |
| Размер | 0806 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Максимальный выходной ток1, А | 6 (тип) |
| Время нарастания выходного импульса2, нс | 40 (макс) |
| Время спада выходного импульса2, нс | 45 (макс) |
| Время установления уровня питания VOUT, мс | 0,16 (макс) |
| Ток потребления в режиме ХХ, мА | 18 (макс) |
| Диапазон регулировки напряжения смещения, В | -4,5 … +4,5 (макс) |
| Время установления уровня смещения VGATE, мс | 1,1 (макс) |
Примечание 1. Значения выходного тока при UСС = 10,0 В, параметрах сигнала управления: длительность импульса tИ = 100 мкс, скважность S = 10, напряжение управления ТТЛ = 5,0 В, Rн = 1,5 Ом. 2. Напряжение питания UСС = 28,0 В, параметры сигнала управления: длительность импульса tИ = 100 мкс, скважность S = 10, напряжение управления ТТЛ = 5,0 В, Rн =10,0 Ом. | |
Значения параметров приведены при Uпит = 8...40 В, Т = 25° С

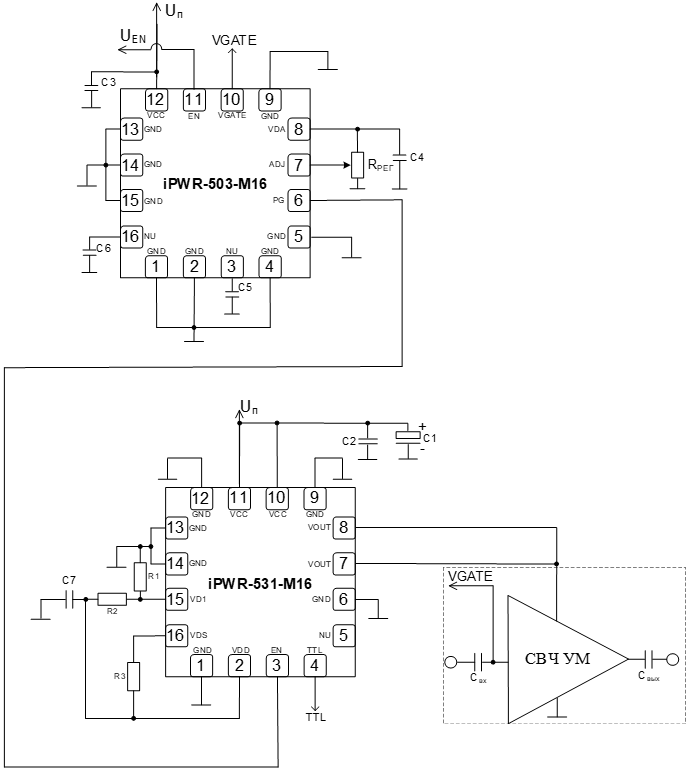

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания (Uп) | 40 В |
| Ток по цепи питания с нагрузкой 1,5 Ом (Iвых) в импульсном режиме | 6,5 А |
| Напряжение ТТЛ | 8 В |
| Период ТТЛ | 100 мс |
| Коэффициент заполнения ТТЛ | 50 % |
| Напряжение смещения (UСМ) | -4,8 / +4,8В |
Примечание: одновременное воздействие двух предельных значений не допускается | |
Рекомендуемые значения параметров при эксплуатации
| Параметр | Предельное значение |
| Напряжение питания (Uп) | 8...40 В |
| Ток по цепи питания с нагрузкой 1,5 Ом (Iвых) в импульсном режиме | 6 А |
| Напряжение ТТЛ | 5 В |
| Период ТТЛ | 1...100 мс |
| Коэффициент заполнения ТТЛ | 1...50 % |
| Напряжение смещения (UСМ) | -4,5...+4,5В |
Данные измерений
Режим измерения: TA = +25°С, Uп = 28 В, Uсм = -4,4 В
Измерение параметров при сопротивлении по цепи смещения R0 = 150 Ом

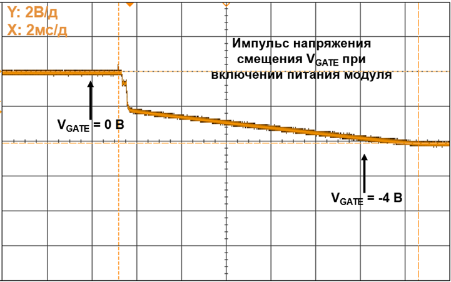

| Фронт сигнала VGATE при включении смещения |  |

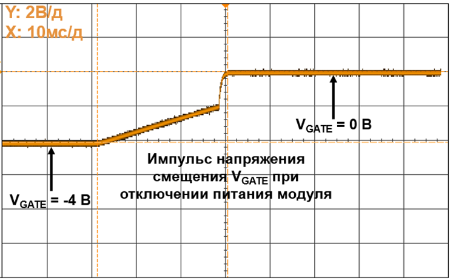

Спад сигнала VGATE при выключении смещения |  |

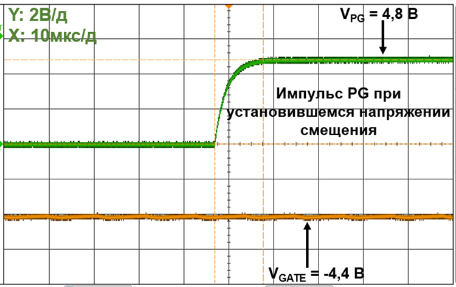

| Фронт сигнала PG при включении напряжения смещения |  |

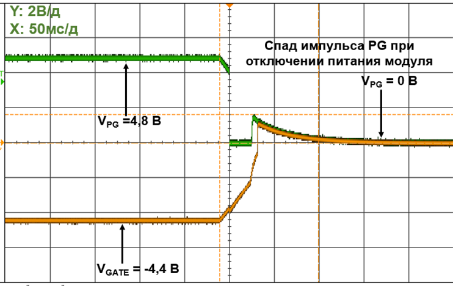

| Спад сигнала PG при отключении напряжения смещения |  |
Режим измерения: UП = 28 В, Rэкв = 10Ом, Т = 25° С,
ТТЛ сигнал: длительность импульса 1мкс, скважность 10.
| Осциллограммы выходного напряжения (VDOUT) | |
| Фронт сигнала VDOUT |  |
| Спад сигнала VDOUT |  |
