DC-BC02-32 - Боковая плата управления для основания со стороной 32
Редактировал(а) Олег Григорьев 2025/11/07 14:31
DC-BC02-32 | |
|---|---|
 | |
| Размер | 32 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
Краткое описание
- Универсальная боковая плата для подачи питания и управления к блокам СВЧ КИТ
- Подходит к основаниям 1632 и 3232
- Предназначена для использования совместно с DC-SBC01
- 8 независимых шин питания
- 2 шины SPI (с возможностью подключения до 5 блоков одновременно)
- 1 шина I2C
- 12 шт. GPIO
Применение
- Подача питания к блокам СВЧ КИТ
- Управление по SPI, I2C и GPIO с одноплатного ПК DC-SBC01
- Управление по SPI, I2C и GPIO c внешнего микроконтроллера
- Ручное управление параллельным кодом
Основные параметры
| Параметр | Типовое значение |
| Количество шин питания | 8 |
| Количество разрядов управления | 12 |
| Количество шин SPI | 2 |
| Количество возможных устройств на SPI0 | 2 |
| Количество возможных устройств на SPI1 | 3 |
| Количество шин I2C | 1 |
Разъёмы и назначение выводов

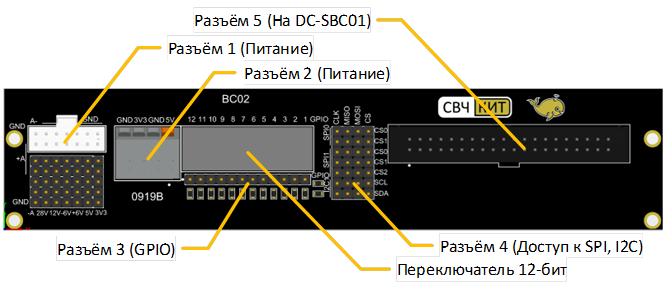

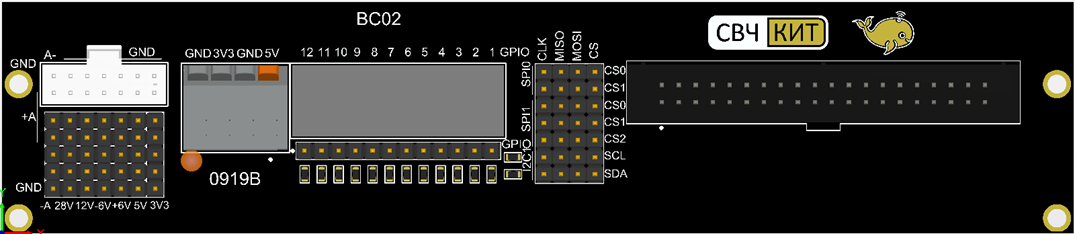

Рис. 1 – Основные компоненты лицевой стороны платы

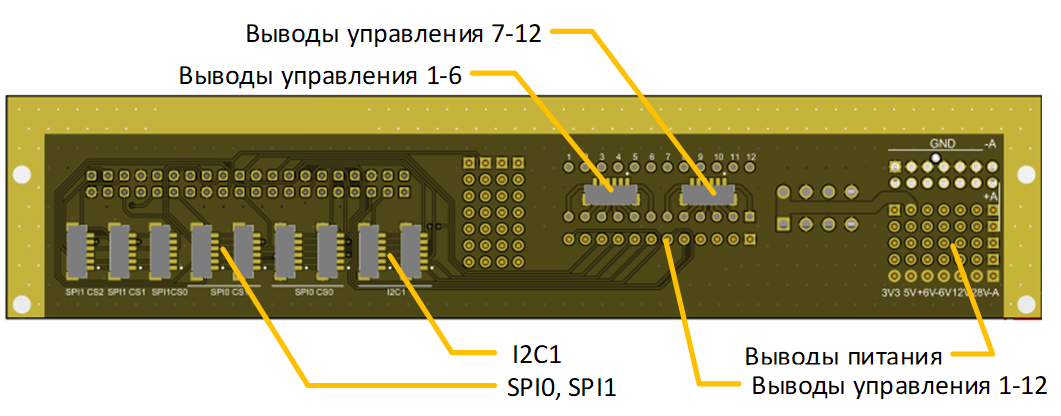

Рис. 2 – Основные компоненты обратной стороны платы

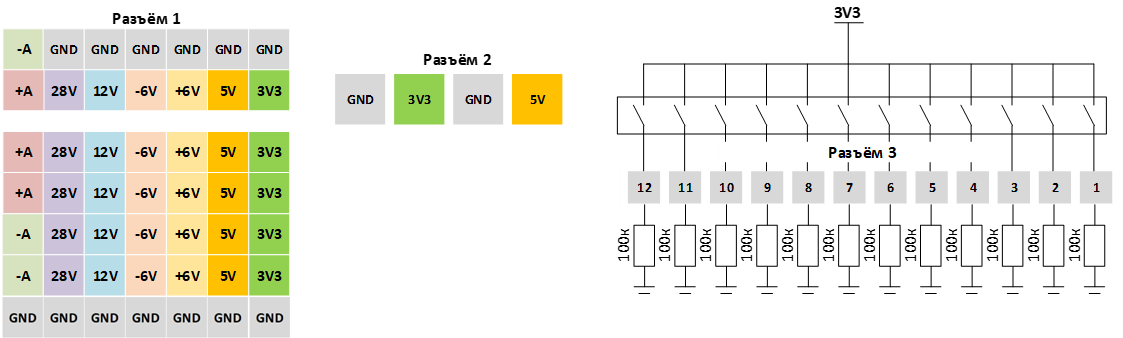

Рис. 3 – Назначение выводов разъемов 1-3 (вид с лицевой стороны)

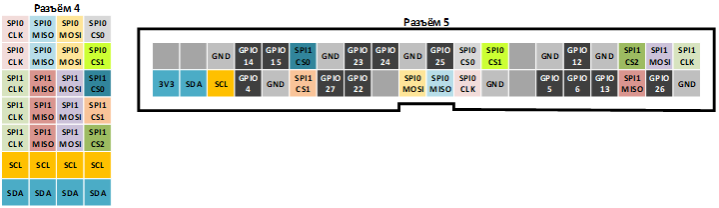

Рис. 4 – Назначение выводов разъемов 4,5 (вид с лицевой стороны)

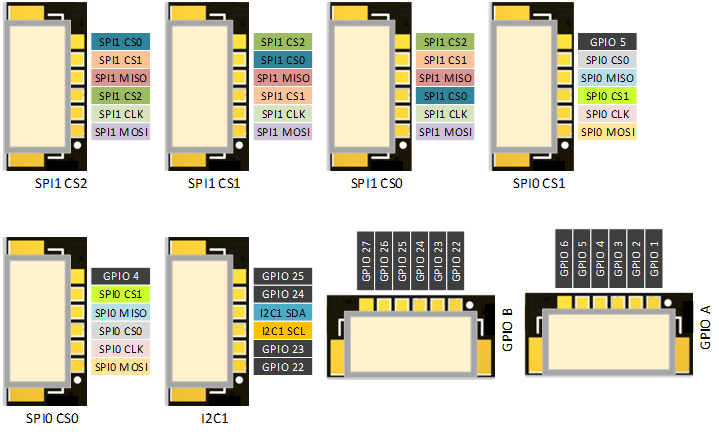

Рис. 5 – Назначение выводов разъемов управления на обратной стороне платы
Варианты установки

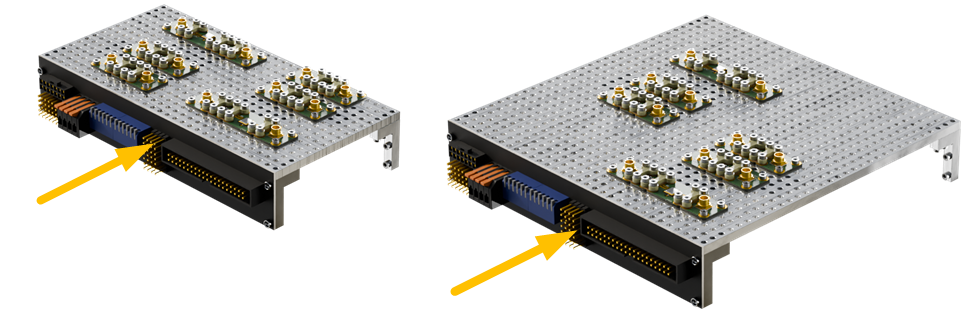

Рис. 6 – Установка на основание: а – 1632, б – 3232.

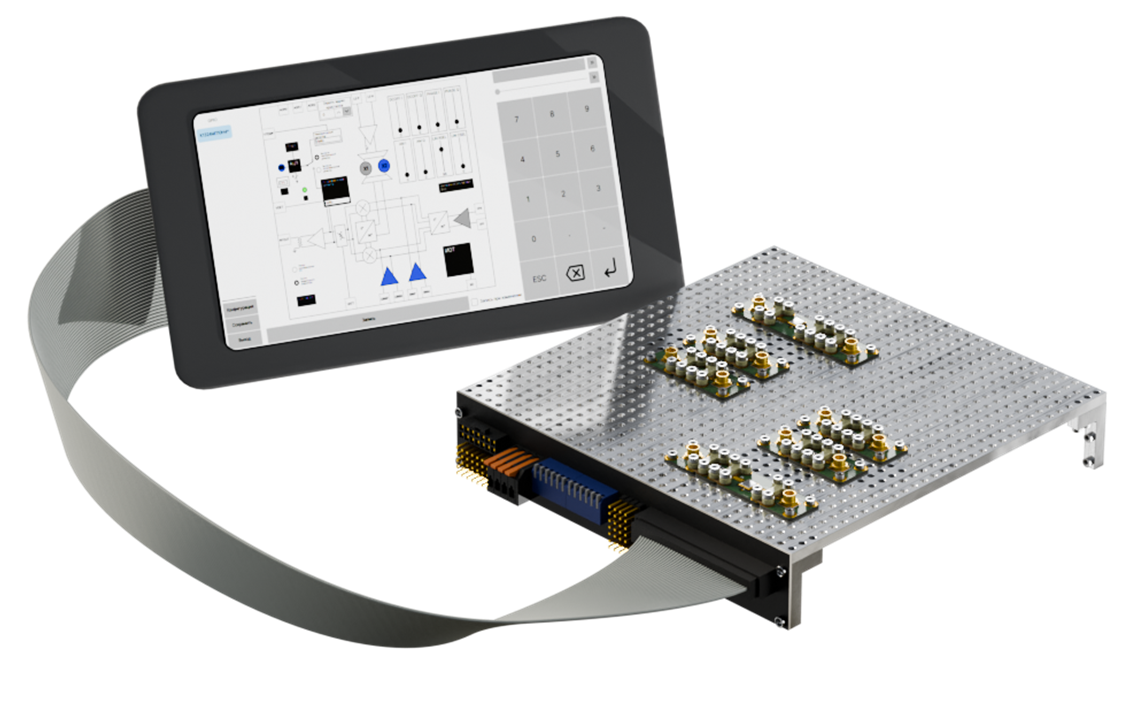

Рис.7 – Подключение к DC-SBC01
Порядок включения
- Осуществить монтаж боковой платы к крепежным отверстиям на ножках основания.
- Соединить требуемые выводы питания обратной стороны разъёма 1 с разъемами питания нижних блоков, установленных на платформе.
- Соединить требуемые разъемы управления боковой платы с разъемами управления нижних блоков, установленных на платформе.
- Подключить DC-SBC01 к разъёму 5 при помощи шлейфа (40 выводов).
- Подключить источники питания к разъёму 1 или 2.
