DC-BC01-16 - Боковая плата управления для основания со стороной 16
Редактировал(а) Олег Григорьев 2025/11/07 14:25
DC-BC01-16 | |
|---|---|
 | |
| Размер | 16 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
Краткое описание
- Универсальная боковая плата для подачи питания и управления к блокам СВЧ КИТ
- Подходит к основаниям 1616, 1632 и 3232
- 8 независимых шин питания
- 12 бит ручного управления при помощи переключателя
Применение
- Подача питания к блокам СВЧ КИТ
- Ручное управление блоками СВЧ КИТ
Основные параметры
| Параметр | Типовое значение |
| Количество шин питания | 8 |
| Возможности управления | 12-бит параллельный код |
Разъёмы и назначение выводов

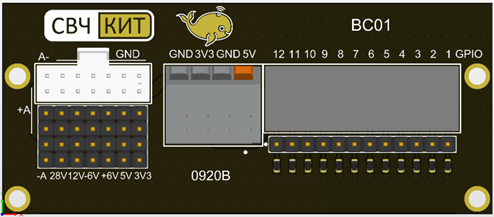

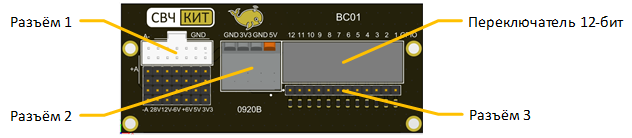

Рис. 1 – Основные компоненты лицевой стороны платы

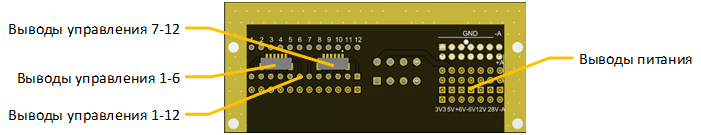

Рис. 2 – Основные компоненты обратной стороны платы

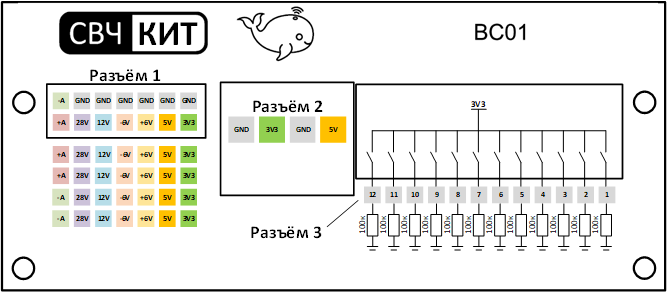

Рис. 3 – Назначение выводов (вид с лицевой стороны)
Варианты установки

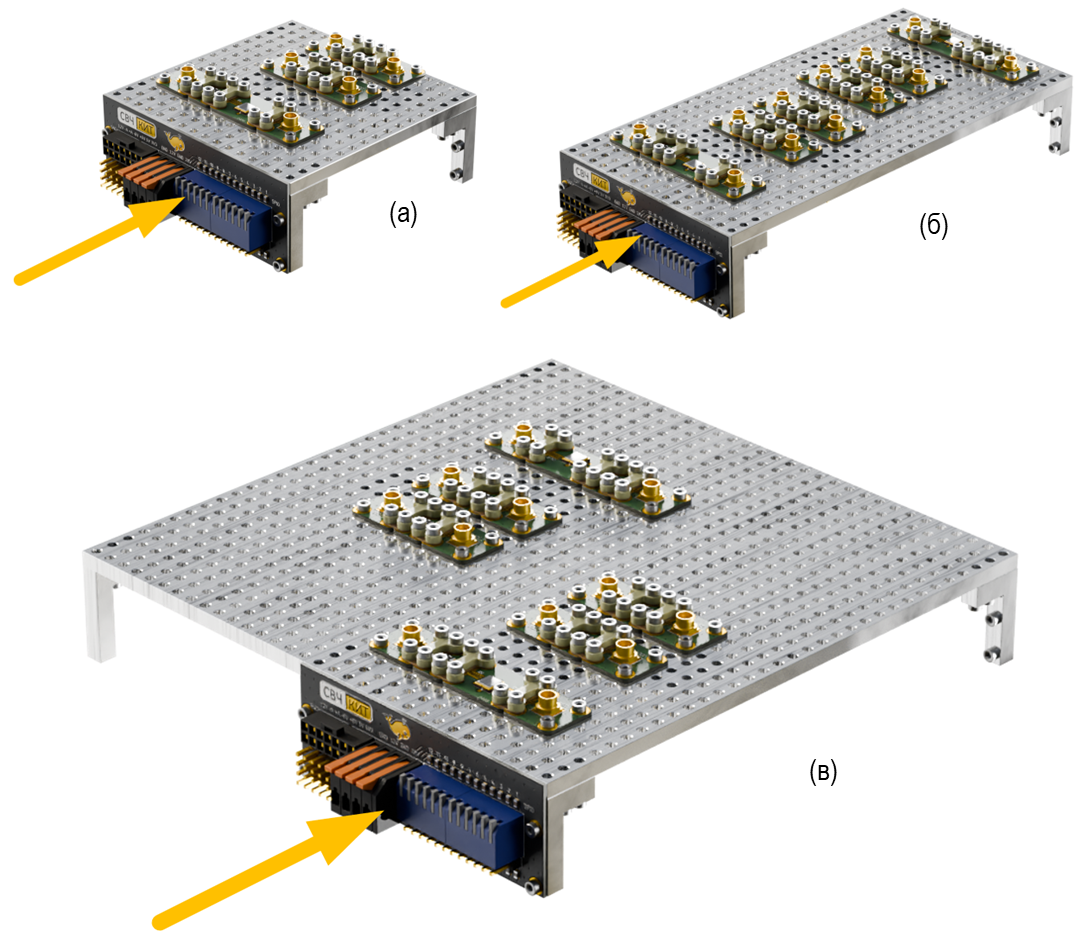

Рис. 4 – Установка на основания: а – 1616, б – 1632, в – 3232
Порядок включения
- Осуществить монтаж боковой платы к крепежным отверстиям на ножках основания.
- Соединить требуемые выводы питания обратной стороны разъёма 1 с разъемами питания нижних блоков, установленных на платформе.
- Соединить требуемые разряды управления разъёма 3 с выводами управления нижних блоков, установленных на платформе.
- Подключить источники питания к разъёму 1 или 2.
