MW-XN06-0507 - Умножитель активный на 2 (fвх = 0,01 - 3,0 ГГц К1324ПП1АУ1)

Редактировал(а) Олег Григорьев 2026/09/09 13:43

Содержание

Основные параметры

Параметр	Типовое значение
Диапазон входных частот, ГГц	0,01 – 3,0
Диапазон выходных частот, ГГц	0,02 – 6,0
Потери преобразования, дБ	9
Подавление сигнала основной частоты, дБн*	20
Подавление 3 гармоники, дБн*	30
Подавление 4 гармоники, дБн*	20
Фазовый шум, дБн/Гц (отстройка на 100 кГц)	-153

*Относительно уровня мощности сигнала удвоенной частоты ( $\alpha_{n \ гар} = 10 log_10\frac{P_{ВЫХ}(2f_{ВХ})}{P_{ВЫХ}(nf_{ВХ})}$ )

Значения параметров приведены при U_пит = 3,3 В, Р_ВХ = 0 дБм, Т = 25° С

Параметр	Предельное значение
Входная мощность, дБм	10
Напряжение питания, В	6
Диапазон рабочих температур, °С	-60...+85
Рассеиваемая мощность, мВт	350
Примечание: одновременное воздействие двух предельных значений не допускается

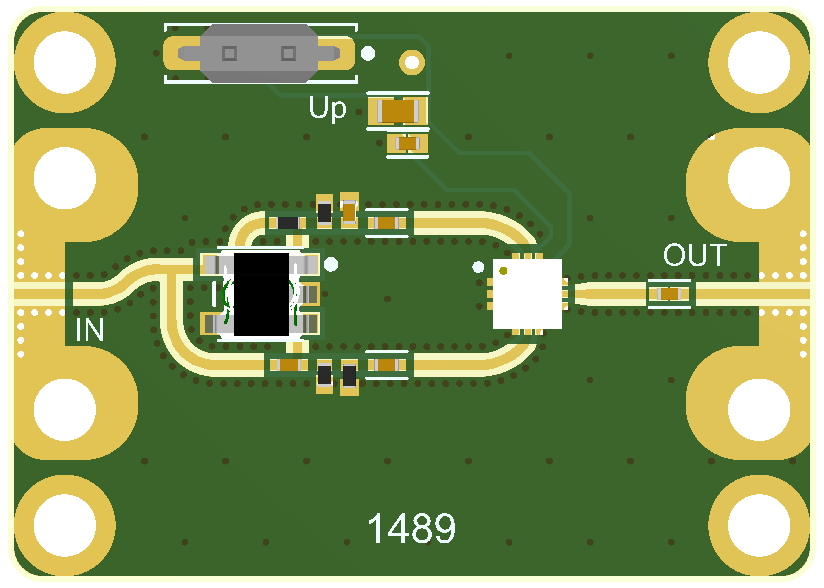

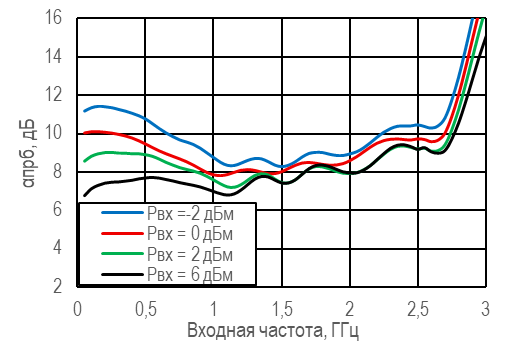

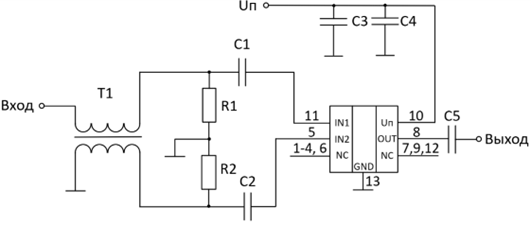

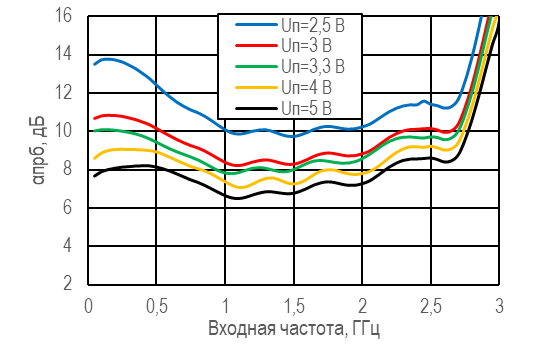

Потери преобразования		Подавление гармоник

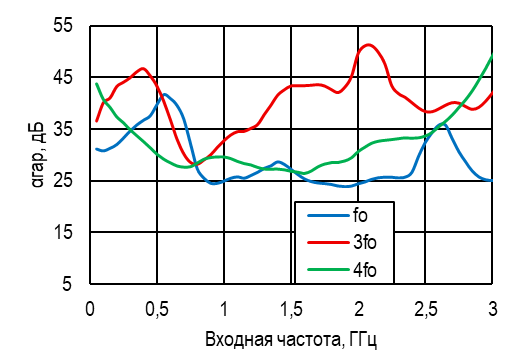

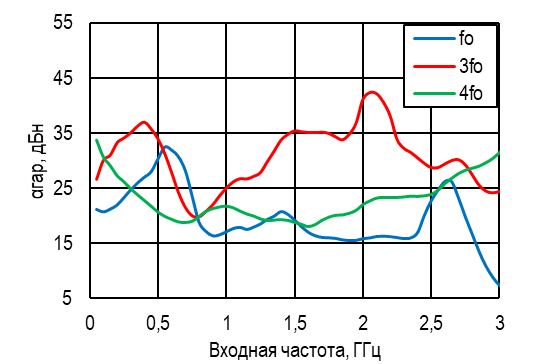

Подавление гармоник		Подавление гармоник относительно уровня мощности входного сигнала

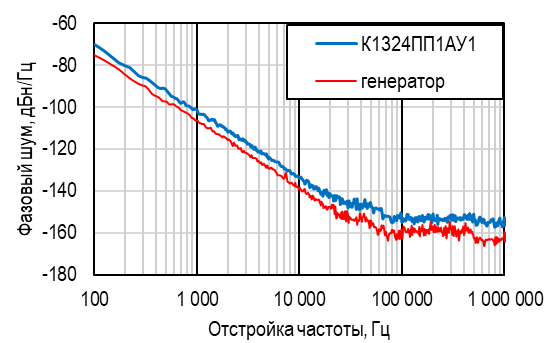

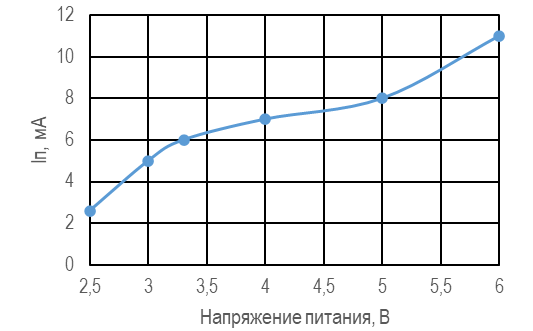

Ток потребления от напряжения питания		Фазовый шум при f_ВХ = 1 ГГц
