MW-XN04-0303 - Умножитель на 2 (fвх = 0,8 - 4,0 ГГц К1324ПП7АУ1 )

Редактировал(а) Олег Григорьев 2026/10/01 15:24

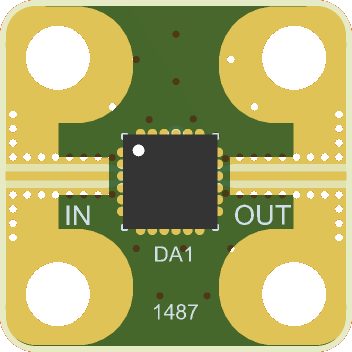

MW-XN04-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПП7АУ1

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон входных частот, ГГц0,8 - 4,0
Диапазон выходных частот, ГГц1,6 - 8
Потери преобразования, дБ13
Подавление сигнала основной частоты, дБн*35
Подавление 3 гармоники, дБн*30
Подавление 4 гармоники, дБн*25
Фазовый шум, дБн/Гц (отстройка на 100 кГц)-154

*Относительно уровня мощности сигнала удвоенной частоты ( \alpha_{n \ гар} = 10 log_10\frac{P_{ВЫХ}(2f_{ВХ})}{P_{ВЫХ}(nf_{ВХ})})

Значения параметров приведены при РВХ = 16 дБм, Т = 25° С

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, дБм23
Диапазон рабочих температур, °С-60…+85
Рассеиваемая мощность, мВт200
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

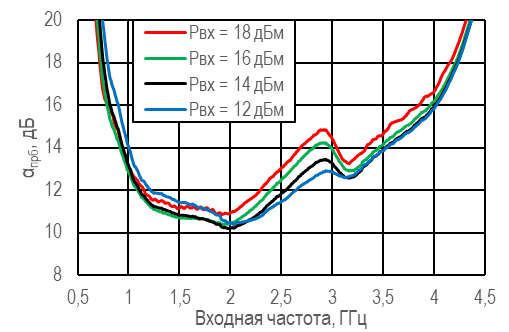

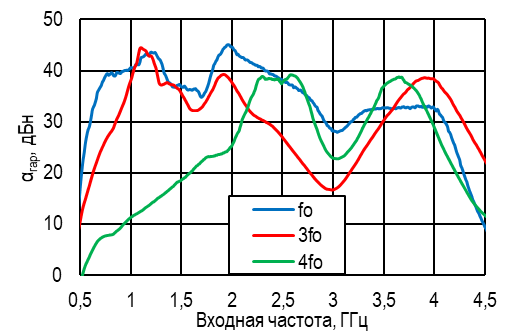

Потери преобразования1788948535726-459.pngПодавление гармоник1788948539416-166.png

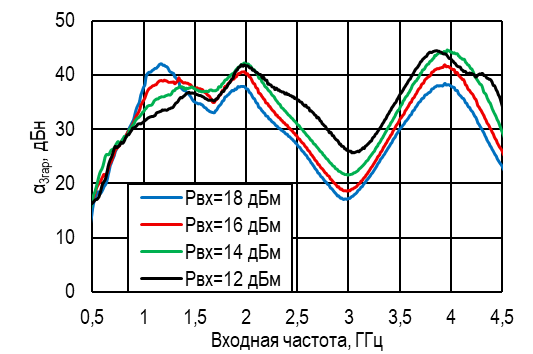

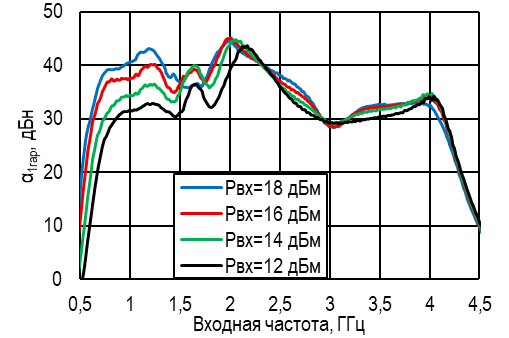

Подавление сигнала основной частоты1788948544432-800.pngПодавление 3 гармоники1788948547086-786.png

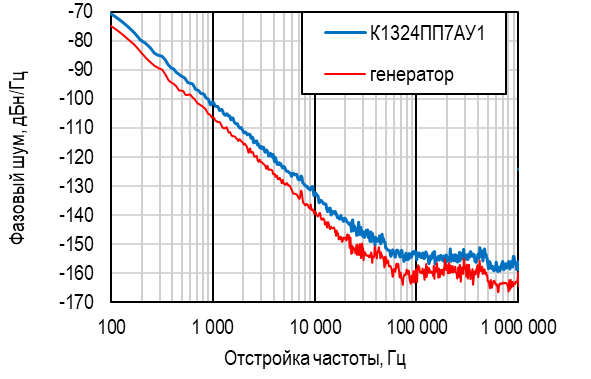

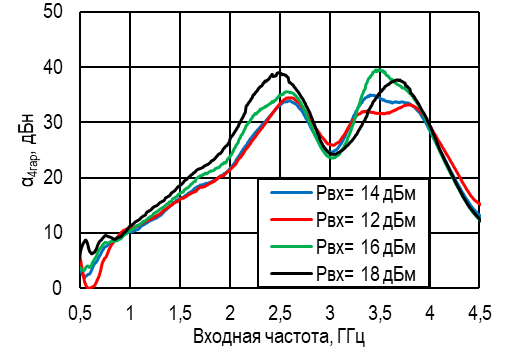

Подавление 4 гармоники1788948550086-236.pngФазовый шум при fВХ = 1 ГГц1788948552768-286.png
