MW-XN03-0303 - Умножитель на 2 (fвх = 2,5-9,0 ГГц К1324ПП8АУ1)

Редактировал(а) Олег Григорьев 2026/10/01 15:22

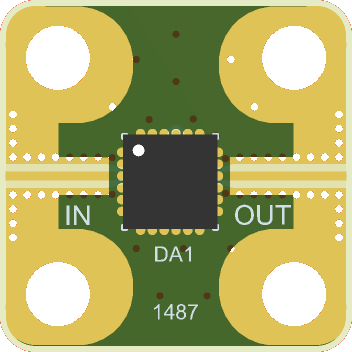

MW-XN03-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПП8АУ1

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон входных частот, ГГц2,5 – 9,0
Диапазон выходных частот, ГГц5 – 18
Потери преобразования, дБ13
Подавление сигнала основной частоты, дБн*25
Подавление 3 гармоники, дБн*40
Подавление 4 гармоники, дБн*25
Фазовый шум, дБн/Гц (отстройка на 100 кГц)-140

*Относительно уровня мощности сигнала удвоенной частоты ( \alpha_{n \ гар} = 10 log_10\frac{P_{ВЫХ}(2f_{ВХ})}{P_{ВЫХ}(nf_{ВХ})})

Значения параметров приведены при РВХ = 10 дБм, Т = 25° С

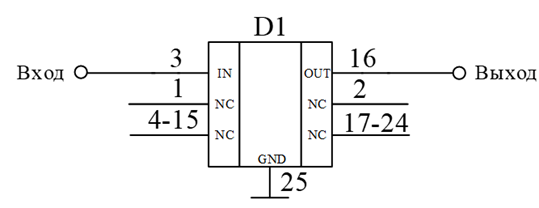

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, дБм23
Диапазон рабочих температур, °С-60...+85
Рассеиваемая мощность, мВт200
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

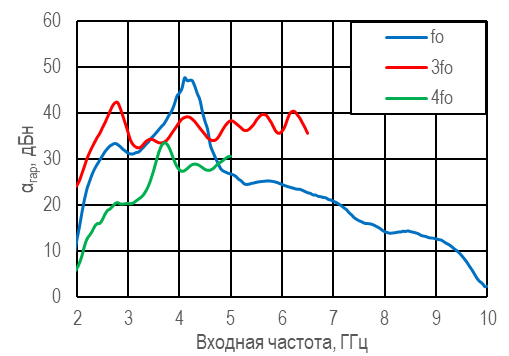

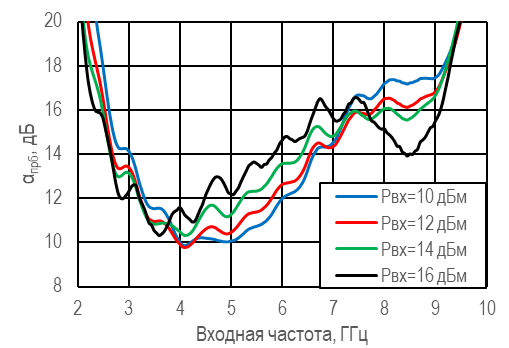

Потери преобразования1788945450151-446.pngПодавление гармоник1788945453159-940.png

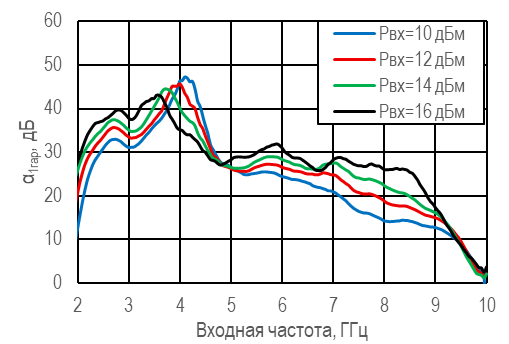

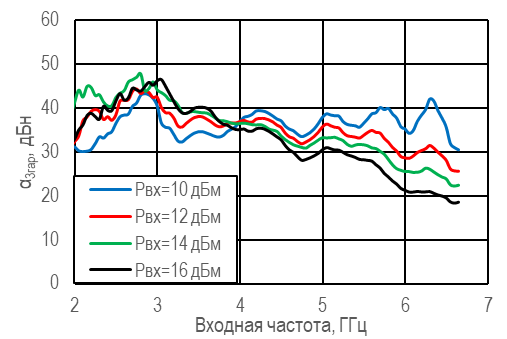

Подавление сигнала основной частоты1788945456075-707.pngПодавление 3 гармоники1788945458443-731.png

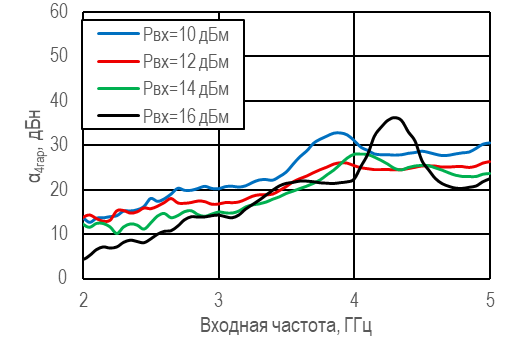

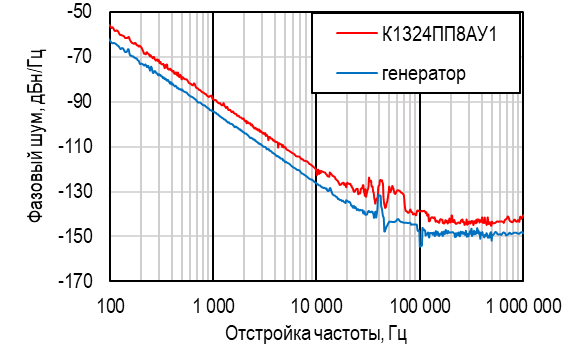

Подавление 4 гармоники1788945462683-157.pngФазовый шум при fВХ = 1 ГГц1788945465260-481.png
