MW-XN02-0203 - Умножитель на 2 (fвх = 4,5-12,0 ГГц К1324ПП9АУ1)

Редактировал(а) Олег Григорьев 2026/10/01 15:23

MW-XN02-0203

Размер0203
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПП9АУ1

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон входных частот, ГГц4,5 – 12
Диапазон выходных частот, ГГц9 – 24
Потери преобразования, дБ12,5
Подавление сигнала основной частоты, дБн*25
Подавление 3 гармоники, дБн*40
Подавление 4 гармоники, дБн*23
Фазовый шум, дБн/Гц (отстройка на 100 кГц)-153

 *Относительно уровня мощности сигнала удвоенной частоты ( \alpha_{n \ гар} = 10 log_10\frac{P_{ВЫХ}(2f_{ВХ})}{P_{ВЫХ}(nf_{ВХ})})

Значения параметров приведены при PВХ = 15 дБм, Т = 25° С

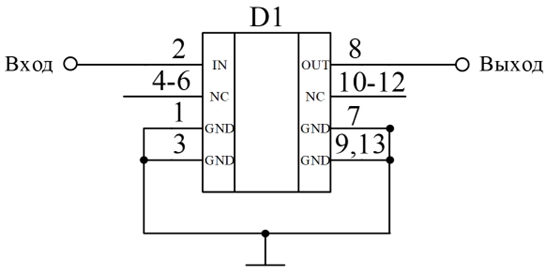

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт23
Диапазон рабочих температур, °С-60…+85
Рассеиваемая мощность, мВт100
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

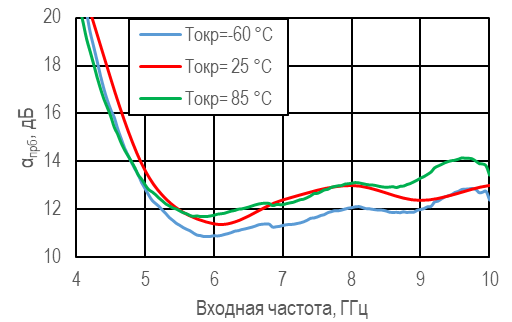

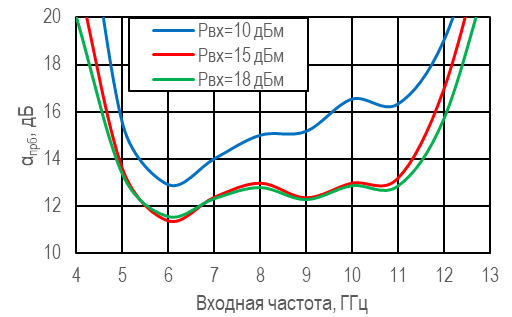

Потери преобразования1788946085621-196.pngПотери преобразования1788946093167-557.png

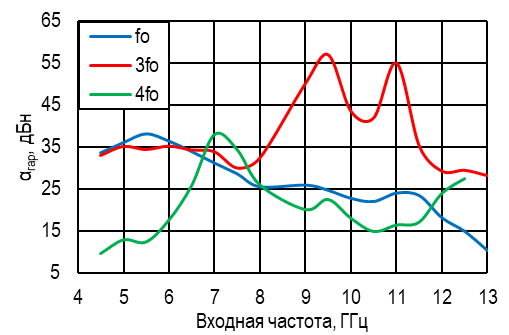

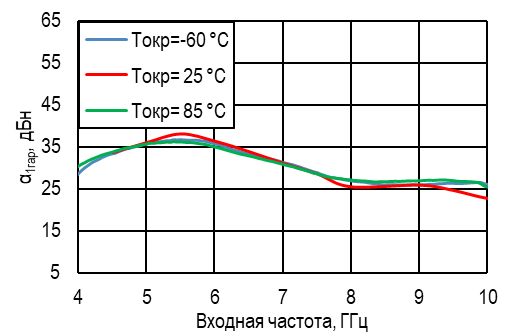

Подавление гармоник1788946089112-187.pngПодавление сигнала основной частоты1788946095694-353.png
