MW-SW07-0305 - Переключатель 0,5..12,0 ГГц (AK158SPDT)
Редактировал(а) Олег Григорьев 2026/09/21 11:05

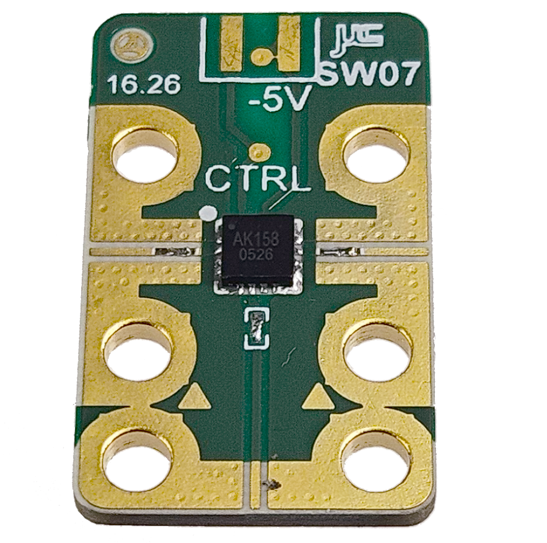

MW-SW07-0305 | |
|---|---|
 | |
| Размер | 0305 |
| Производитель |  |
| Основная ЭКБ | АК158Р |
| Плата питания | |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон частот, ГГц | DC – 12 |
| КСВН входа | 1,4 |
| КСВН выхода | 1,3 |
| Коэффициент передачи открытого канала, дБ | -1,75 |
| Коэффициент передачи закрытого канала, дБ | -50 |
| Входная мощность P0.1дБ, дБм | +18,5 |
| Напряжение управления нижнего уровня, В | 0 |
| Напряжение управления верхнего уровня, В | 5 |
| Время переключения 10%/90%, нc | 5 |
| Напряжение питания (Vпит), В | -4 |
| Ток потребления (Iпит), мА | 5 |
Значения параметров приведены при Vпит = -5 В, Vупр = 5,5 В, 50 Ω, Т = 25° С

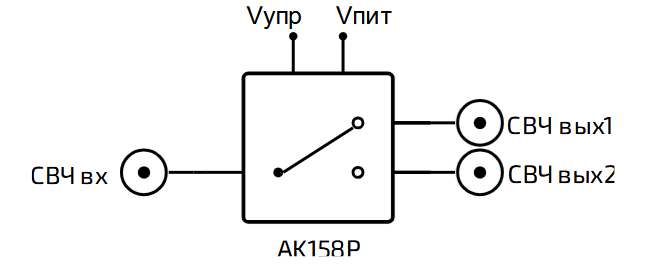

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания (Vпит), В | -6,0 |
| Напряжение управления (Vупр), В | +6,0 |
| Входная ВЧ мощность, дБм | TBD |
| Темп. хранения, °C | -70/+95 |
| Рабочая темп., °C | -60/+85 |
| ESD (HBM) | 1C |
| Оплавление, °C/c | 260/30 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

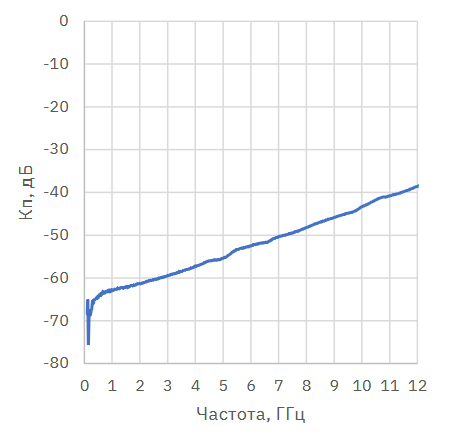

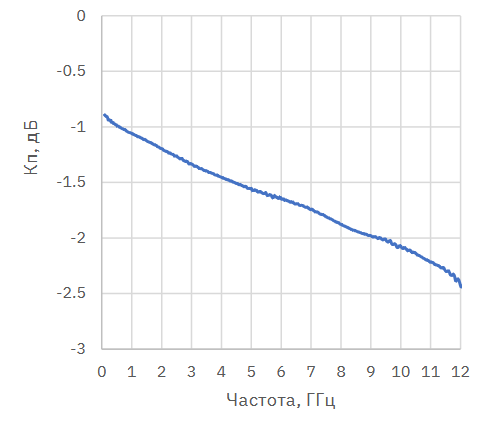

| Коэффициент передачи открытого канала | Коэффициент передачи закрытого канала |
 |  |

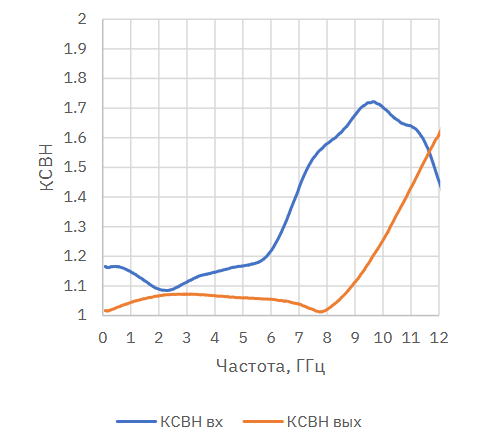

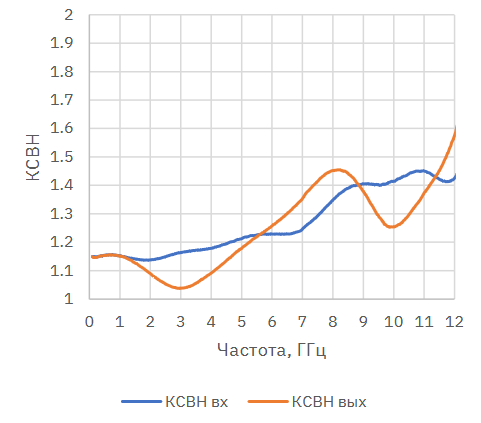

| КСВН входа/выхода открытого состояния | КСВН входа/выхода закрытого состояния |
 |  |

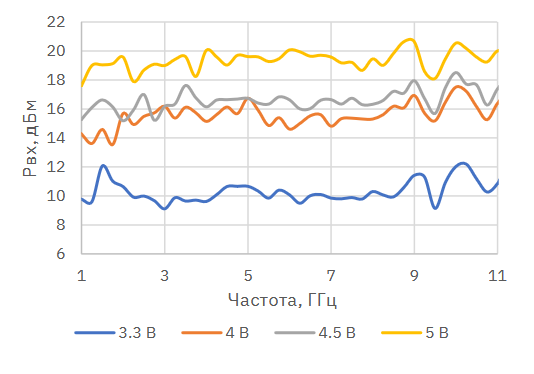

| Входная мощность при компрессии 0.1 дБ | |
 |
