MW-QM02-0713 - Квадратурный модулятор 0,05 - 4,0 ГГц (К1324МП3У)

Редактировал(а) Олег Григорьев 2026/02/20 14:31

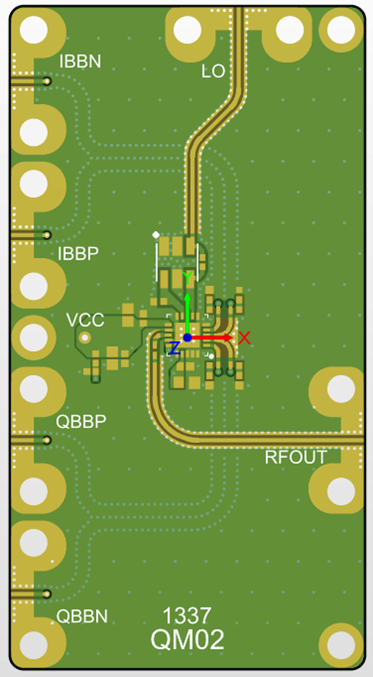

MW-QM02-0713

Размер	0713
Производитель блока	ООО «ИнноЦентр ВАО»
Производитель ЭКБ	ООО «ИПК Электрон-Маш»
Основная ЭКБ	К1324МП3У
Плата питания	DC-LDO01-0403
Страница в магазине

Содержание

Основные параметры
Функциональная схема
Предельные параметры
Данные измерений

Основные параметры

Параметр	Типовое значение
Диапазон рабочих частот гетеродина, ГГц	0,05 – 4,0
Диапазон частот РЧ, ГГц	0,06 – 4,0
Остаточный уровень несущей на входе, дБм	Не более -30,5
Коэффициент преобразования по напряжению, дБ	Не менее -8,2
Уровень третьей гармоники, дБ	Не более -38,6

Значения параметров приведены при U_пит = 5 В, P_ГЕТ = 0 дБм, Т = 25° С

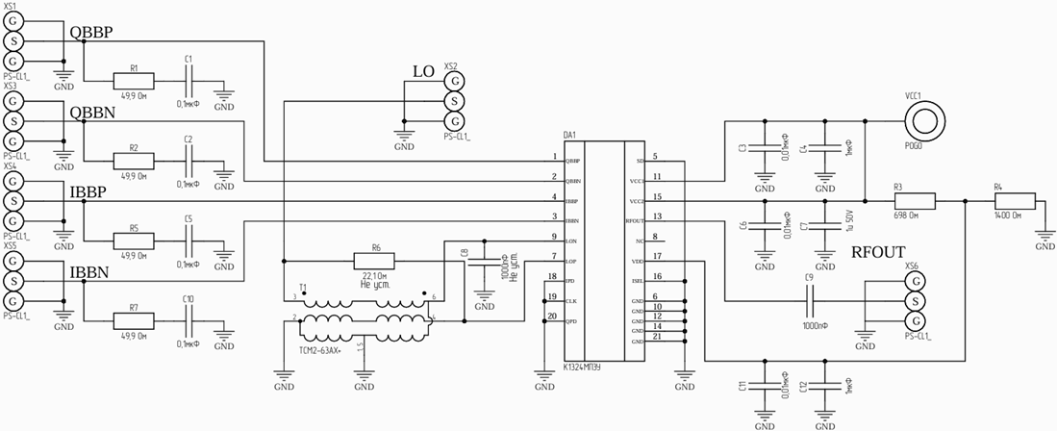

Функциональная схема

Предельные параметры

Параметр	Предельное значение
Входная мощность LO, дБм	5
Рассеиваемая мощность, мВт	541
Напряжение смещения IQ, В	Не менее -0,3 Не более 5,5
Не допускается эксплуатация изделия при одновременном использовании двух и более предельных режимов

Данные измерений

Режим измерений, если не указано иного: U_П = 5 В, Р_ГЕТ = 0 дБм, Uвх.AC.IQ = 0,3 Вп-п.диф на входах I и Q, U_IQ.DC = +1,2 В, f_BB = 1 МГц, T = 25° С.

Коэффициент преобразования по напряжению
Выходная мощность при компрессии 1 дБ
Остаточный уровень несущей на выходе
Подавление боковой составляющей
Уровень третьей гармоники
Коэффициент отражения от LO

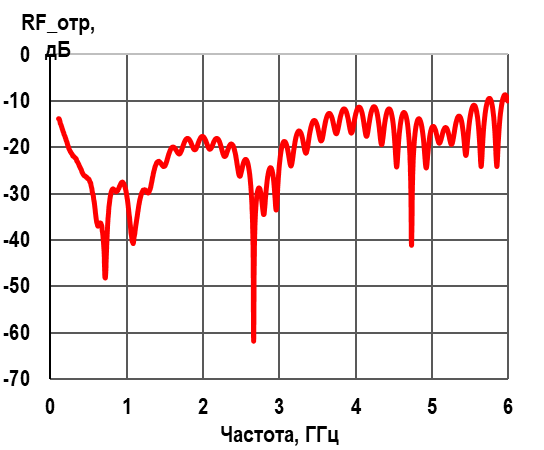

Коэффициент отражения от RF
