MW-QD02-0713 - Квадратурный демодулятор 0,1-5,0 ГГц (К1324ДП1У)

Редактировал(а) Олег Григорьев 2026/02/24 14:24

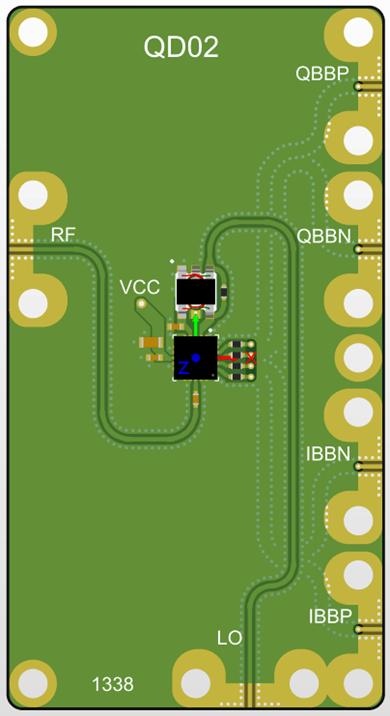

MW-QD02-0713

Размер0713
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ДП1У
Плата питанияDC-LDO01-0403

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот гетеродина, ГГц0,1 – 5,0
Максимальный выходной ток, мА3
Фазовая/Амплитудная ошибка, дБНе более 4
Коэффициент шума, дБ

Не более 18

Подавление зеркального канала, дБНе менее 30

Значения параметров приведены при Uпит = 5 В, PГЕТ = 0 дБм, Т = 25° С

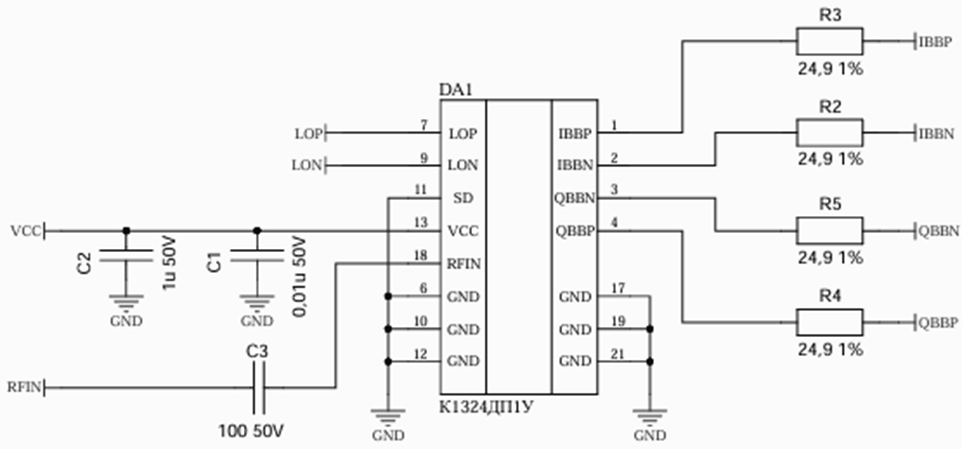

Функциональная схема

Предельные параметры

ПараметрПредельное значение
Напряжение питания, В

Не менее 0

Не более 5,6

Мощность на входе РЧ, дБмНе более +10
Мощность на входе гетеродина, дБм

Не более +5

Рассеиваемая мощность, мВтНе более 350
Не допускается эксплуатация изделия при одновременном использовании двух и более предельных режимов

Данные измерений

Режим измерений, если не указано иного: UП = 5 В, РГЕТ = 0 дБм, PВХ = -10 дБм, fBB = 10 МГц, T = 25° С.

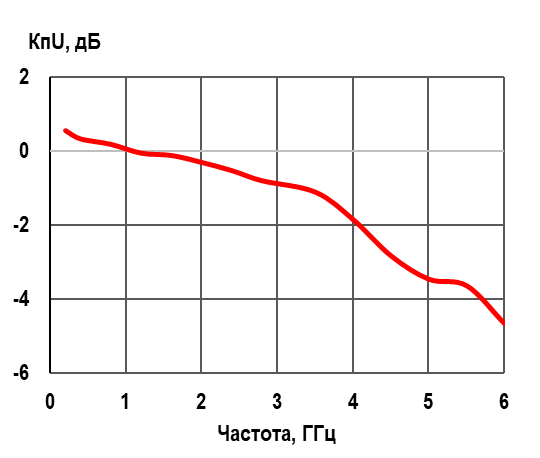

Коэффициент преобразования

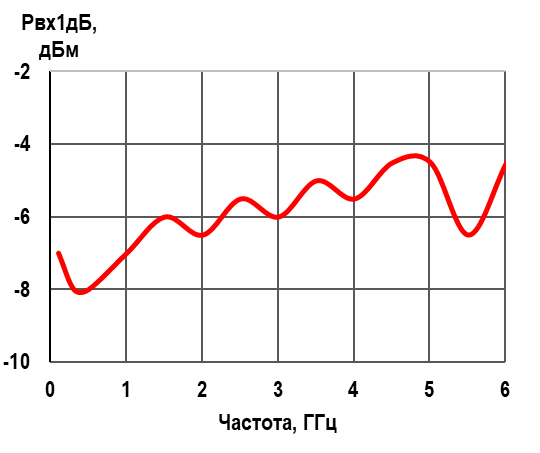

Входная мощность при компрессии 1 дБ

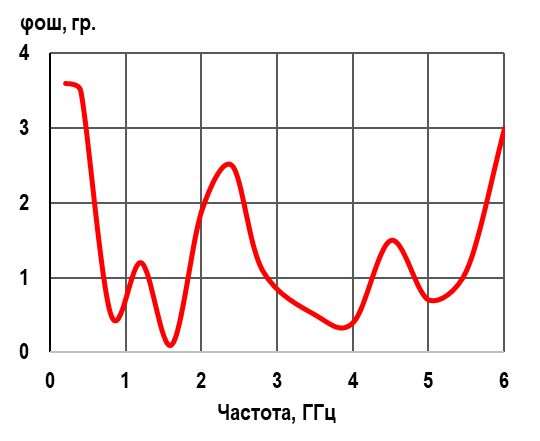

Фазовая ошибка

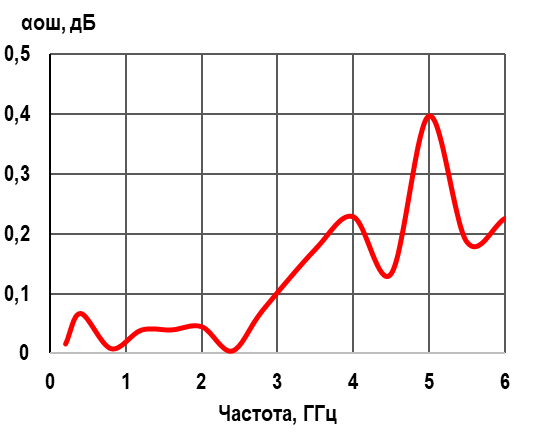

Амплитудная ошибка

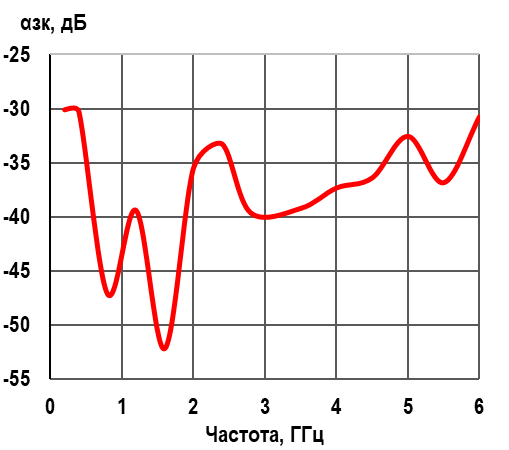

Подавление зеркального канала1771932180739-953.png

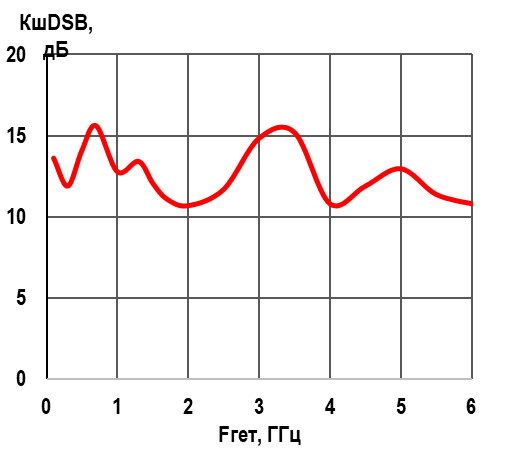

Коэффициент шума DSB NF1771932193765-416.png

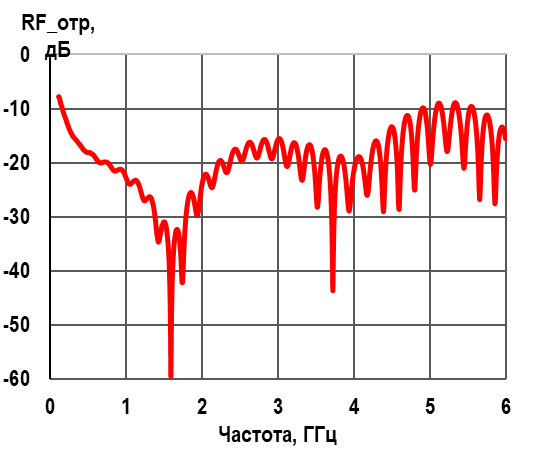

Коэффициент отражения от RF1771932225529-563.png

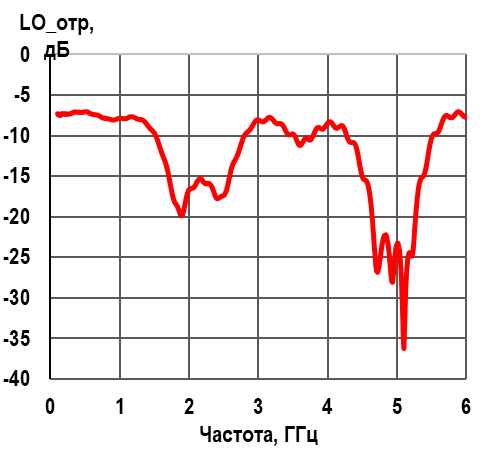

Коэффициент отражения от LO1771932229560-863.png
