MW-MX07-0403 - Смеситель двойной балансный 6,0-18,0 ГГц (AK168C)
Редактировал(а) Олег Григорьев 2026/09/21 11:04

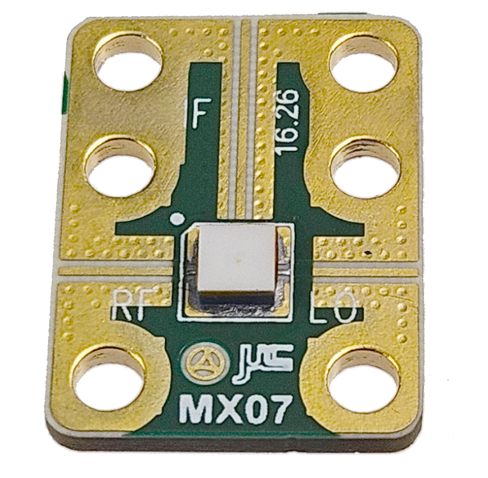

MW-MX07-0403 | |
|---|---|
 | |
| Размер | 0403 |
| Производитель |  |
| Основная ЭКБ | АК168С |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон частот RF и LO, ГГц | 6 – 18 |
| Диапазон частот IF, ГГц | 0 – 6 |
| Потери на преобразование при PLO = 20 дБм | 10 |
| Изоляция LO to RF, дБ | 33 |
| Изоляция LO to IF, дБ | 40 |
| Изоляция RF to IF, дБ | 40 |
| Входная мощность P1дБ, дБм | +18,5 |
Значения параметров приведены при 50 Ω, Т = 25° С

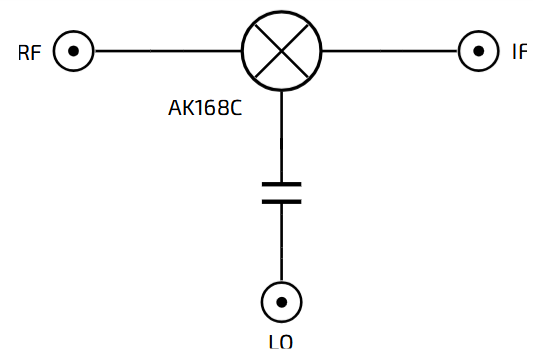

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, дБм | TBD |
| Темп. хранения, °C | -70/+95 |
| Рабочая темп., °C | -60/+85 |
| ESD (HBM) | 1C |
| Оплавление, °C/c | 260/30 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

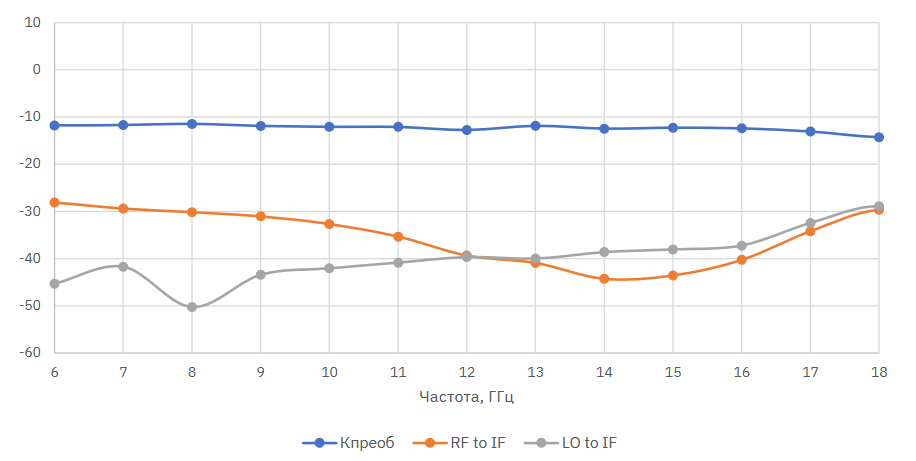

| Преобразование вниз, LO = 20 дБм |
 |

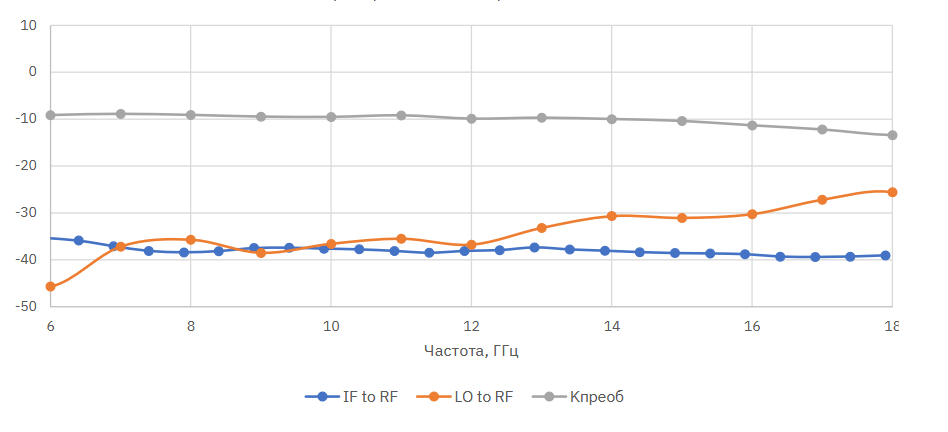

| Преобразование вверх, LO = 20 дБм |
 |
