MW-MX05-0304 - Смеситель с диапазоном частот 4,0-20,0 ГГц(К1324ПС8АУ1)
Редактировал(а) Олег Григорьев 2026/08/13 12:42

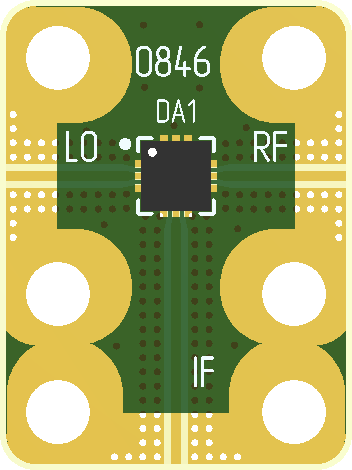

MW-MX05-0304 | |
|---|---|
 | |
| Размер | 0304 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | К1324ПС8АУ1 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 4,0 – 20,0 |
Диапазон промежуточных частот, ГГц | 0 – 5,9 |
| Потери преобразования (9-14 ГГц), дБ | 6 |
| Потери преобразования (4-20 ГГц), дБ | не более 12 |
| Входная мощность при сжатии Кпрб на 1 дБ, дБм | 10 |
| Входная точка пересечения интермодуляций 3-го порядка, дБм | 16 |
| Изоляция ГЕТ-ПЧ, дБ | 30 |
| Изоляция ГЕТ-РЧ, дБ | 40 |
| Изоляция РЧ-ПЧ, дБ | 15 |
| Потери на отражения по выходу ПЧ, дБ | -10 |
| Потери на отражения по выходу РЧ, дБ | -15 |
Значения параметров приведены при Т = 25° С

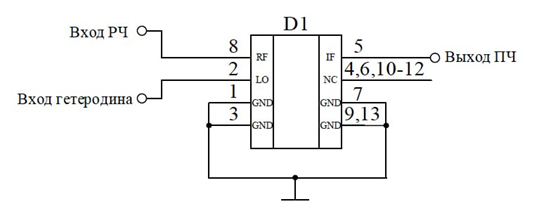

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Мощность на входе РЧ, дБм | 21 |
| Мощность на входе гетеродина, дБм | 23 |
| Диапазон рабочих температур, °С | -60...+85 |
| Рассеиваемая мощность, мВт | 330 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

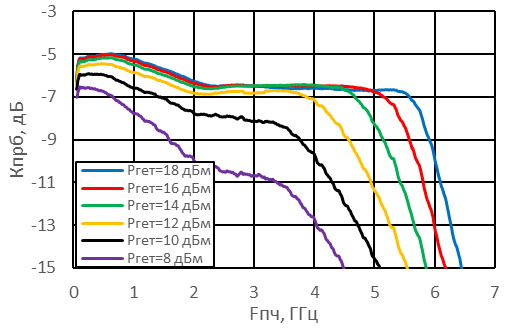

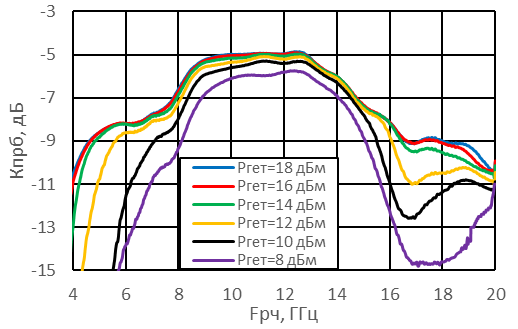

| Коэффициент преобразования |  | Коэффициент преобразования fРЧ = 10 ГГц |  |

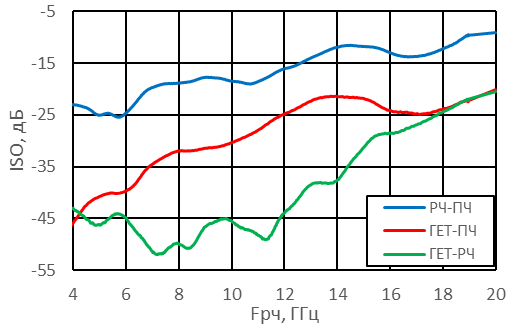

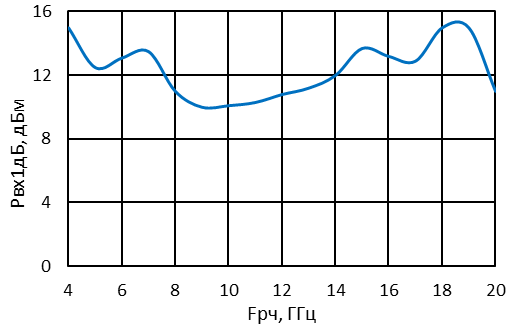

| Изоляция |  | PВХ при компрессии КПРБ на 1 дБ |  |

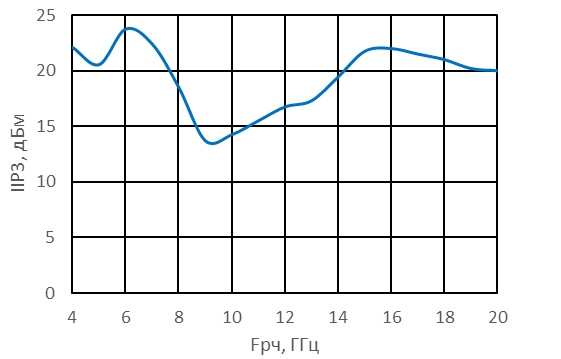

| Входная точка пересечения интермодуляций 3-го порядка |  |
