MW-LPF01-0303 - Безотражательный фильтр нижних частот (fср = 6,8 ГГц К1324ФН10АУ1)
Редактировал(а) Олег Григорьев 2026/09/11 13:23

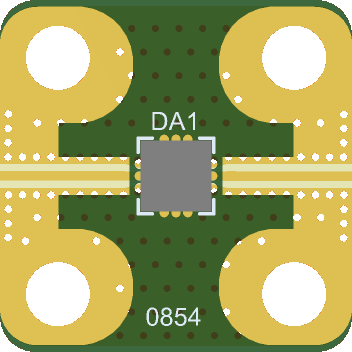

MW-LPF01-0303 | |
|---|---|
 | |
| Размер | 0303 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | К1324ФН10АУ1 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение | |
| Полоса пропускания, ГГц | 0 - 6,8 | |
| Полоса заграждения, ГГц | 7,6 - 17 | |
| Вносимые потери в полосе пропускания, дБ | 1,5 | |
| Подавление в полосе заграждения, дБ | 18 | |
| КСВН по входу/выходу в полосе пропускания, ед. | 1,1 | |
| КСВН по входу/выходу в полосе заграждения, ед. | 2 |
Значения параметров приведены при РВХ = - 10 дБм, Т = 25° С

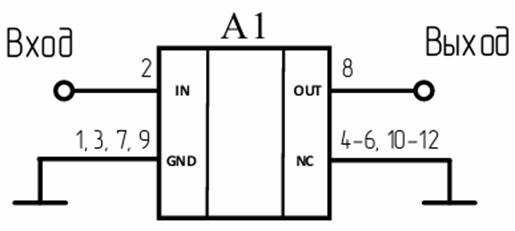

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, дБм | 20 |
| Диапазон рабочих температур, °С | -60…+85 |
| Рассеиваемая мощность, мВт | 300 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

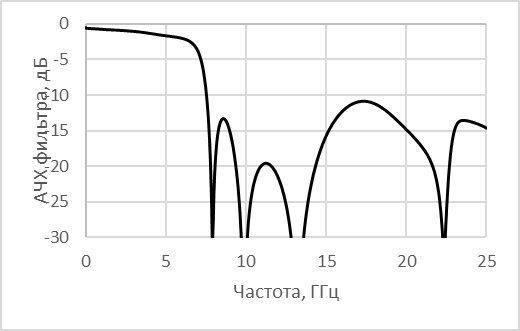

| Амплитудно-частотная х-ка (до 25 ГГц) |  | Амплитудно-частотная х-ка (до 8 ГГц) |  |

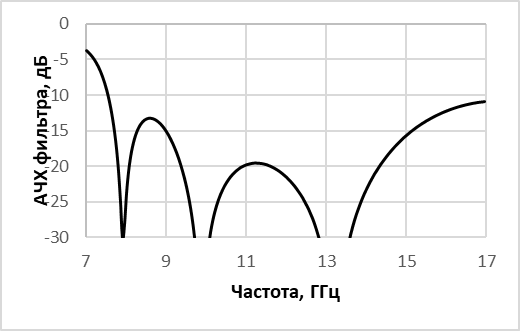

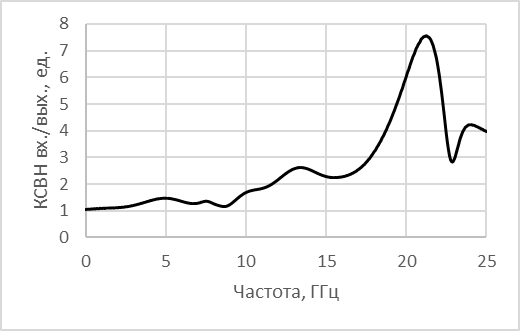

| Амплитудно-частотная х-ка (от 7 до 17 ГГц) |  | КСВН на входе и выходе |  |

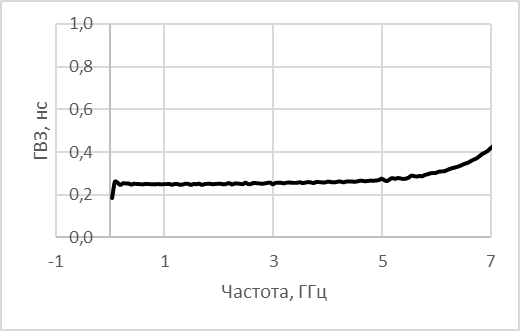

| Групповое время запаздывания |  |
