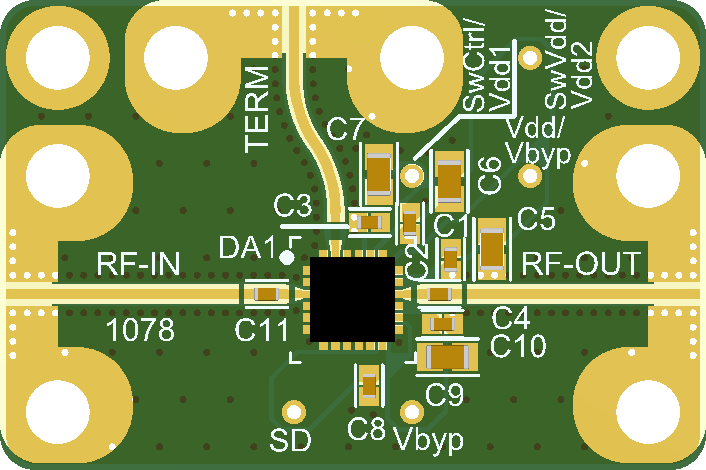

MW-LNA10-0604 - МШУ 1,0…7,1 ГГц, Ку = 17 дБ, Кш = 2,0 дБ (К1324УВ83У1)

Редактировал(а) Олег Григорьев 2026/09/11 13:17

Содержание

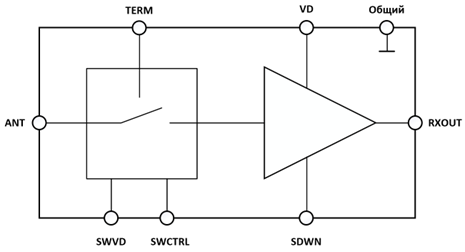

Основные параметры

Параметр	Типовое значение
Диапазон рабочих частот, ГГц	1,0 – 7,1
Коэффициент усиления в режиме приема, дБ	20
Коэффициент пердачи в режиме передачи, дБ	-1
Выходная мощность при компрессии 1 дБ в режиме приема, дБм	17
Коэффициент шума в режиме приема, дБ	1,9
Точка пересечения интермодуляции третьего порядка по выходу в режиме приема, дБм	30
Коэффициент передачи c входа «ANT» на выход «RXOUT» в режиме передачи, дБ	-13
Ток потребления в режиме приема, мА	65

Значения параметров приведены при U_VD1 = U_SWVD= 5 В, Р_ВХ = - 20 дБм, Т = 25° С

Параметр	Предельное значение
Напряжение питания МШУ (U_VD), В	7
Напряжение питания коммутатора (U_SWVD), В	7
Напряжение управления функцией отключения МШУ (U_SDWN) в режиме усиления, В	0,5
Напряжение управления функцией отключения МШУ (U_SDWN) в режиме отключения, В	2,2
Входная мощность в режиме передачи, дБм	10
Входная мощность в режиме приема, дБм	40
Температура перехода, °С	+150
Рабочая температура, °С	-60…+85
Примечание: одновременное воздействие двух предельных значений не допускается

Режим усиления U_VD = U_SWVD = +5 В; U_SWCTRL = +1,8 В; U_SDWN = 0 В; I_П = 65 мА, Р_ВХ = –20 дБм, Т = 25° С.

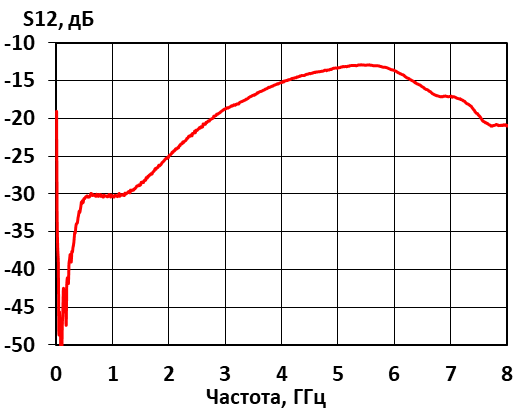

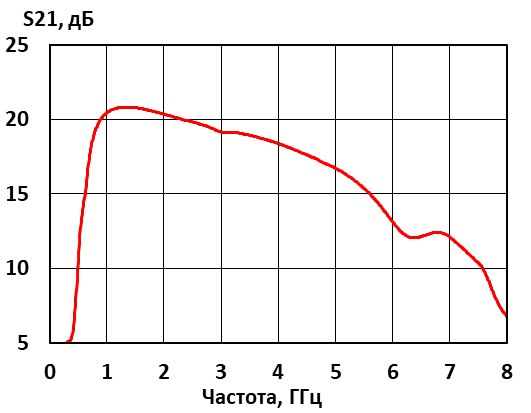

Коэффициент усиления		Изоляция

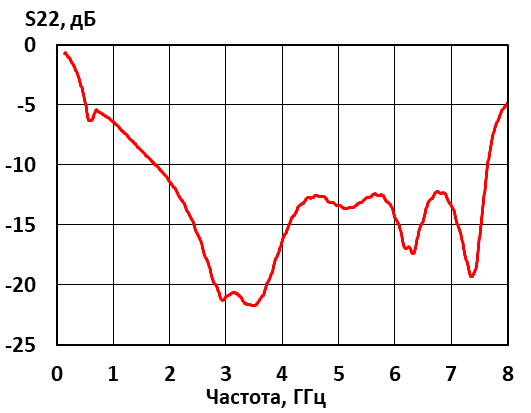

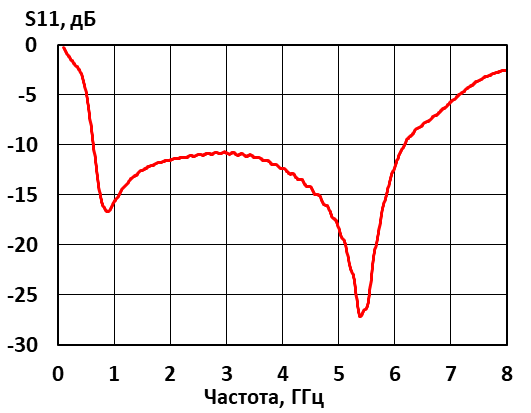

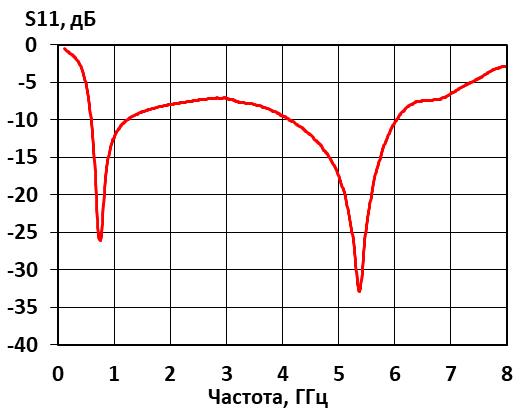

Отраженная от входа мощность		Отраженная от выхода мощность

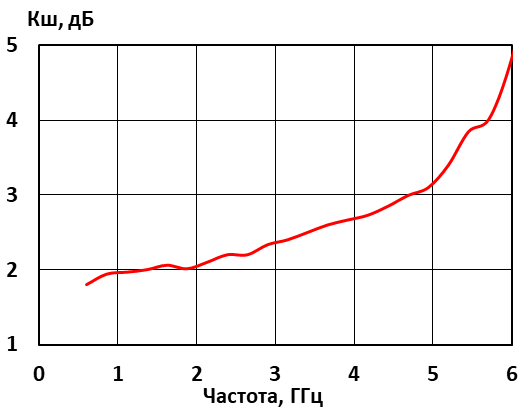

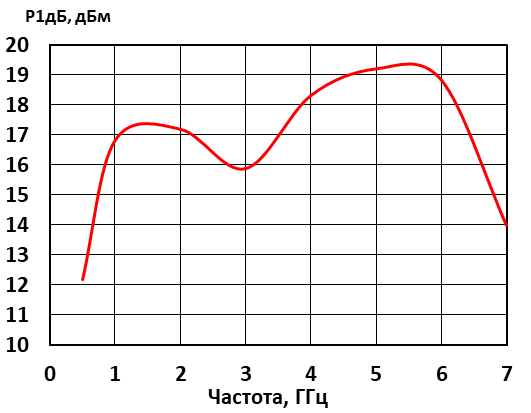

Выходная мощность при компрессии 1 дБ		Коэффициент шума

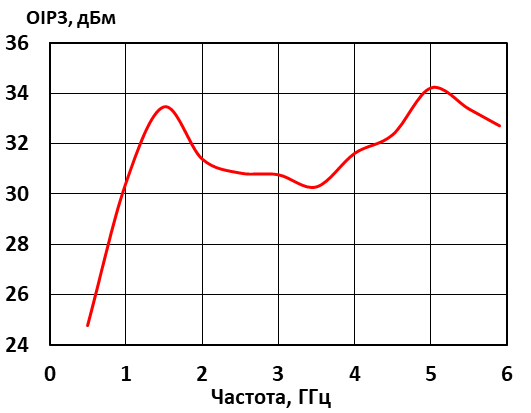

Точка пересечения интермодуляции третьего порядка по выходу

Режим приема U_VD = U_SWVD = +5 В; U_SWCTRL = U_SDWN = 1,8 В; I_П = 5 мА, Р_ВХ = –20 дБм, Т = 25° С.

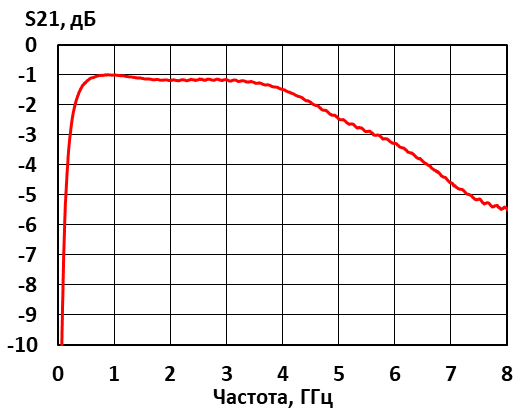

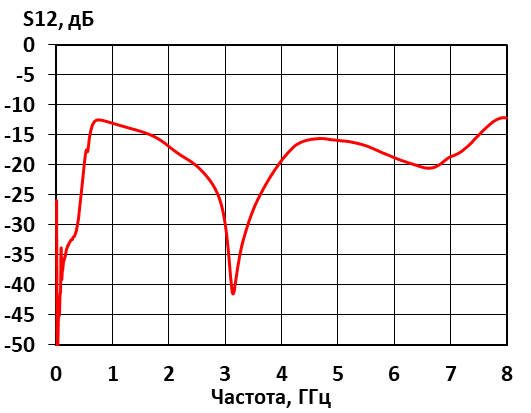

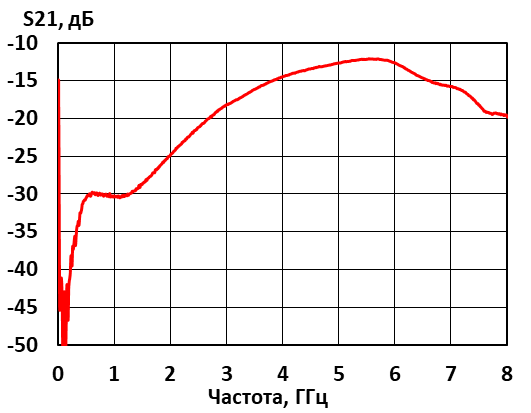

Коэффициент передачи		Изоляция

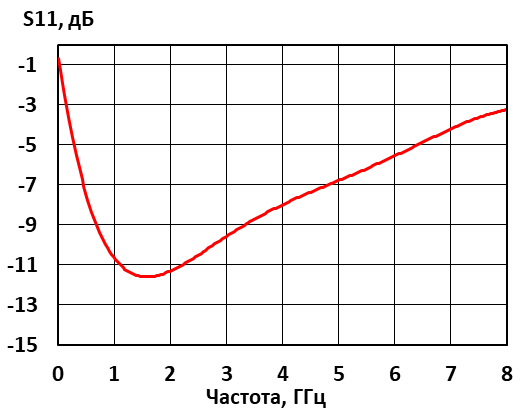

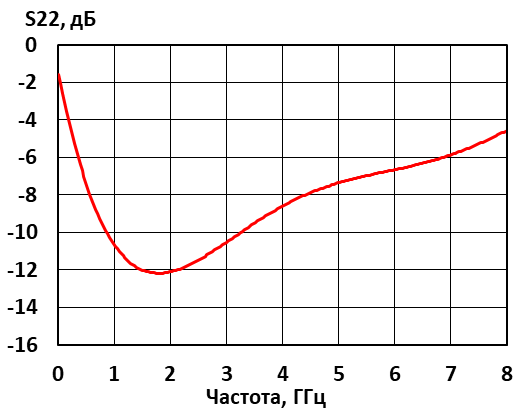

Отраженная от входа мощность		Отраженная от выхода мощность

Режим передачи U_VD = U_SWVD = +5 В; U_SWCTRL = U_SDWN = 0 В; I_П = 65 мА, Р_ВХ = –20 дБм, Т = 25° С.

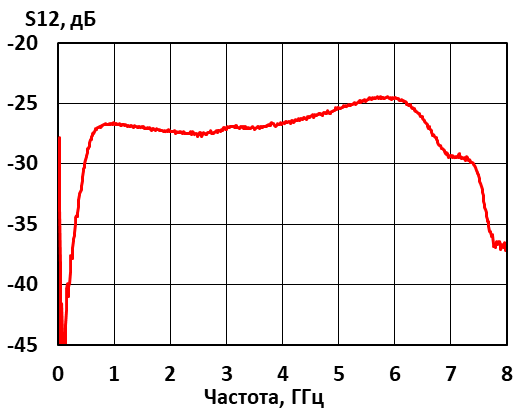

Коэффициент передачи		Изоляция

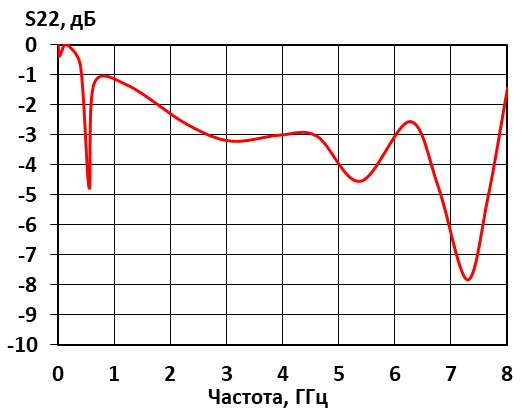

Отраженная от входа мощность		Отраженная от выхода мощность
