MW-LNA06-0303 - МШУ 0,1…4 ГГц, Ку = 31 дБ, Кш = 0,8 дБ (АК148Р)
Редактировал(а) Олег Григорьев 2026/09/21 11:03

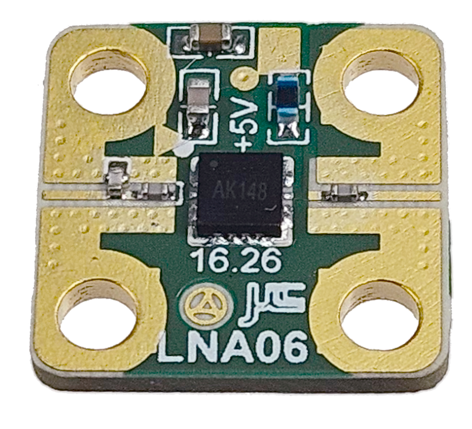

MW-LNA06-0303 | |
|---|---|
 | |
| Размер | 0303 |
| Производитель |  |
| Основная ЭКБ | АК148Р |
| Плата питания | DC-LDO02-0403 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон частот, ГГц | 0,1 – 4,0 |
| Коэффициент усиления, дБ | 32,5 |
| Неравномерность усиления, дБ | ±1,5 |
| Коэффициент шума, дБ | 0,8 |
| Выходной IP3 (2 тона, Δf=1 МГц), дБм | +22 |
| Выходная P1дБ, дБм | +14 |
| КСВН входа | 1,8 |
| КСВН выхода | 1,3 |
| Обратная развязка, дБ | 50 |
| Напряжение питания (Vпит), В | 5 |
| Ток потребления (Iпит), мА | 70 |
Значения параметров приведены при Vd = 5 В, Id = 70 мА, 50 Ω, Т = 25° С

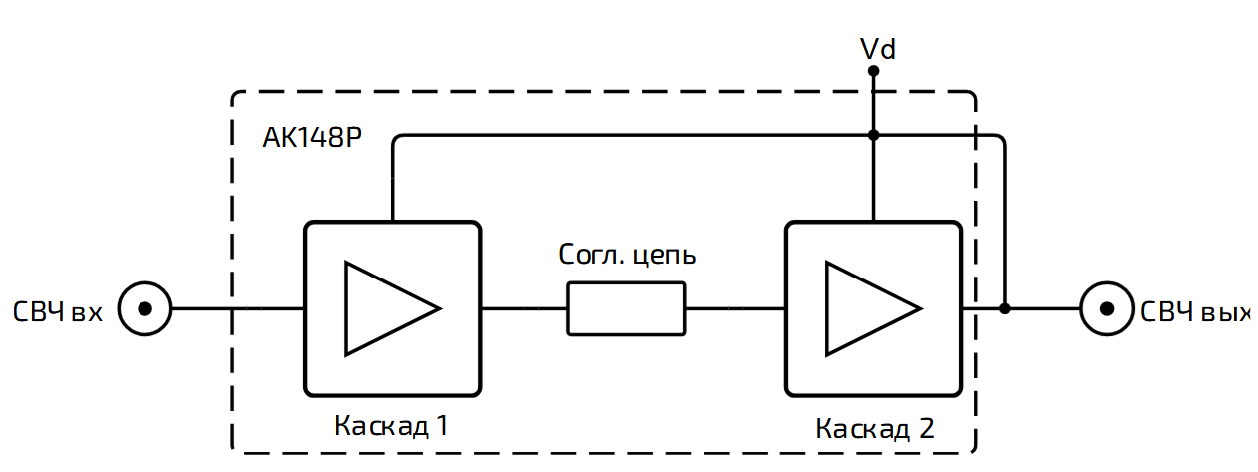

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания (Vd), В | +7,0 |
| Входная ВЧ мощность, дБм | +23 |
| Темп. канала, °C | +175 |
| Темп. хранения, °C | -70/+95 |
| Рабочая темп., °C | -60/+85 |
| ESD (HBM) | 1C |
| Оплавление, °C/c | 260/30 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

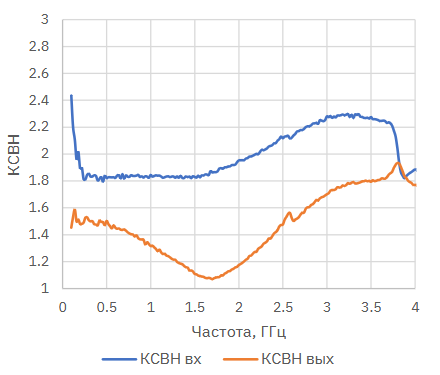

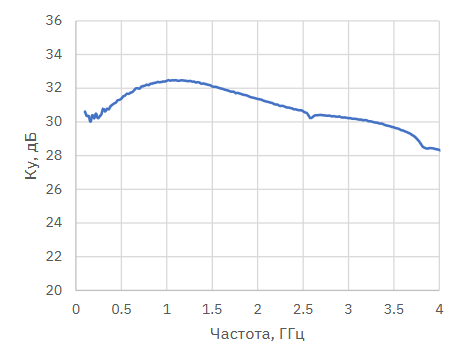

| Коэффициент усиления в малосигнальном режиме | КСВН |
 |  |

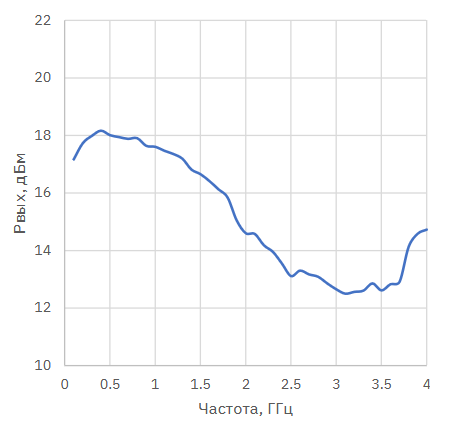

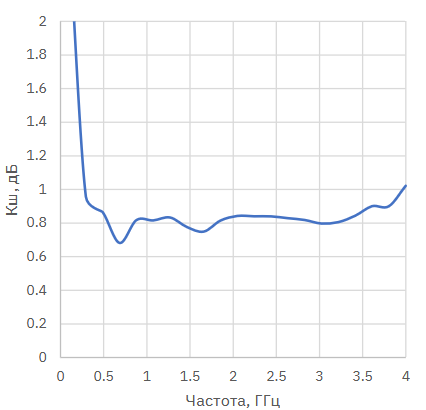

| Коэффициент шума | Отраженная от выхода мощность |
 |  |
