MW-LNA05-0303 - МШУ 0,2…4,0 ГГц, Ку = 16 дБ, Кш = 0,7 дБ (АК147Р)
Редактировал(а) Олег Григорьев 2026/09/21 11:02

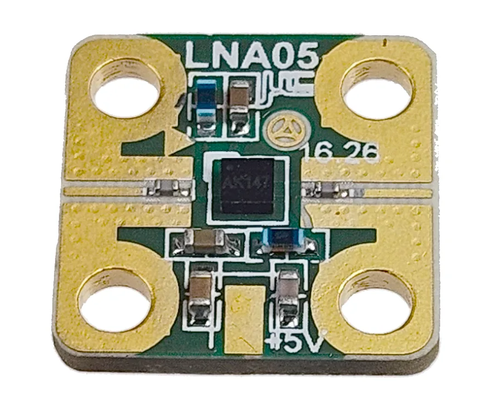

MW-LNA05-0303 | |
|---|---|
 | |
| Размер | 0303 |
| Производитель |  |
| Основная ЭКБ | АК147Р |
| Плата питания | DC-LDO02-0403 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон частот, ГГц | 0,2 – 4,0 |
| Коэффициент усиления, дБ | 16 |
| Коэффициент шума, дБ | 0,7 |
| Выходная P1дБ, дБм | +18,7 |
| КСВН входа | 1,6 |
| КСВН выхода | 1,6 |
| Развязка, дБ | 25 |
| Напряжение питания (Vпит), В | 5 |
| Ток потребления (Iпит), мА | 63 |
Значения параметров приведены при Vпит = +5 В, Iпит = 63 мА, 50 Ω, Т = 25° С
Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания (Vd), В | +6 |
| Входная мощность, дБм | +23 |
| Темп. канала, °C | +175 |
| Темп. хранения, °C | -70/+95 |
| Рабочая темп., °C | -60/+85 |
| ESD (HBM) | 1C |
| Оплавление, °C/c | 260/30 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений
| Коэффициент усиления в малосигнальном режиме | КСВН |
 |  |
| Коэффициент шума | Выходная мощность при 1 дБ компрессии |
 |  |
