MW-HPF02-0303 - Безотражательный фильтр верхних частот (fср = 4,3 ГГц К1324ФВ2АУ1)

Редактировал(а) Олег Григорьев 2026/09/11 15:47

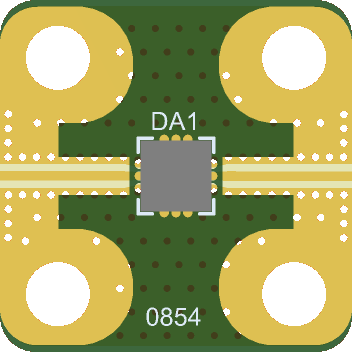

MW-HPF02-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ФВ2АУ1

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Полоса пропускания, ГГц4,4 - 16,6
Полоса заграждения, ГГц0 - 3,7
Вносимые потери в полосе пропускания, дБ0,9
Подавление в полосе заграждения, дБ18
КСВН по входу/выходу в полосе пропускания, ед.1,5
КСВН по входу/выходу в полосе заграждения, ед.1,1

Значения параметров приведены при РВХ = - 10 дБм, Т = 25° С

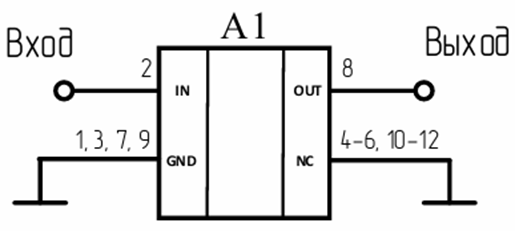

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, дБм20
Диапазон рабочих температур, °С-60…+85
Рассеиваемая мощность, мВт300
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

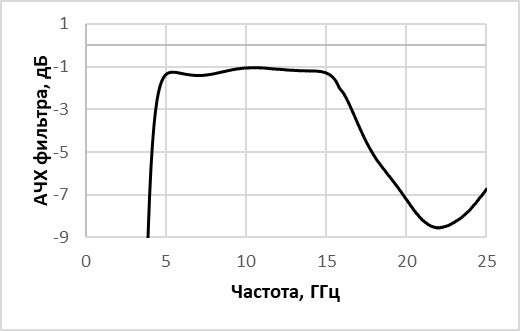

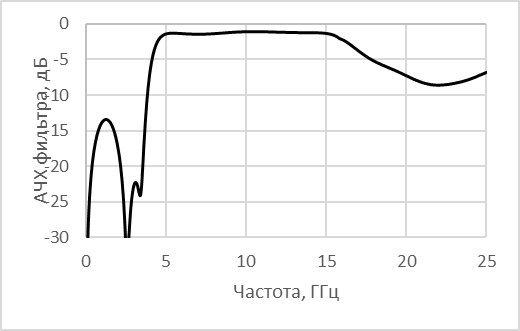

Амплитудно-частотная хар-ка1789130750924-373.pngАмплитудно-частотная хар-ка1789130754258-585.png

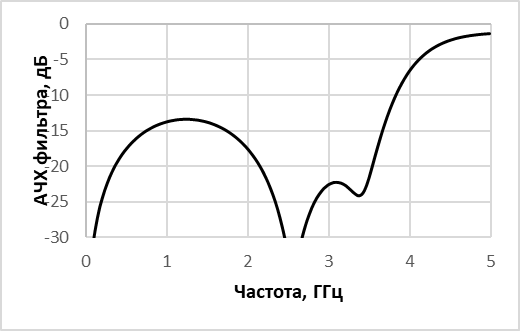

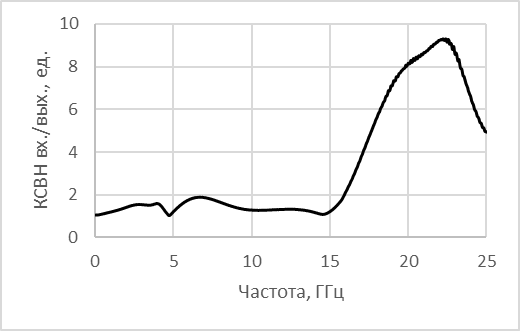

Амплитудно-частотная хар-ка в полосе заграждения1789130757735-776.pngКСВН на входе и выходе1789130760151-418.png

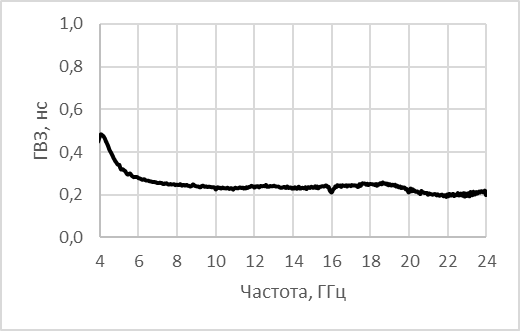

Групповое время запаздывания1789130763200-929.png
