MW-HPF01-0303 - Безотражательный фильтр верхних частот (fср = 3,2 ГГц К1324ФВ1АУ1)

Редактировал(а) Олег Григорьев 2026/09/09 13:40

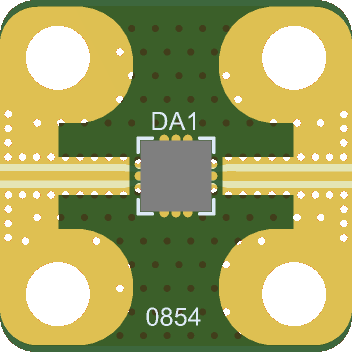

MW-HPF01-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ФВ1АУ1

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Полоса пропускания, ГГц3,4 - 16,5
Полоса заграждения, ГГц0 - 2,9
Вносимые потери в полосе пропускания, дБ0,8
Подавление в полосе заграждения, дБ18
КСВН по входу/выходу в полосе пропускания, ед.1,5
КСВН по входу/выходу в полосе заграждения, ед.1,1

Значения параметров приведены при РВХ = - 10 дБм, Т = 25° С

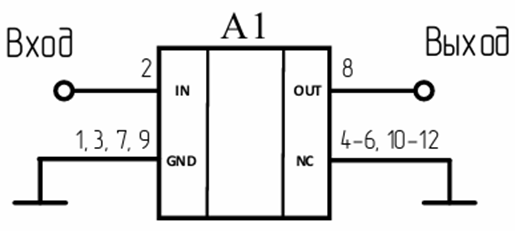

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, дБм20
Диапазон рабочих температур, °С-60…+85
Рассеиваемая мощность, мВт300
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

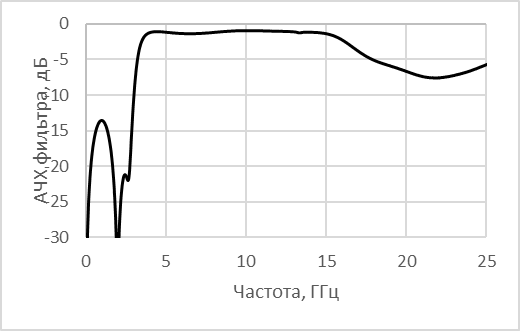

Амплитудно-частотная

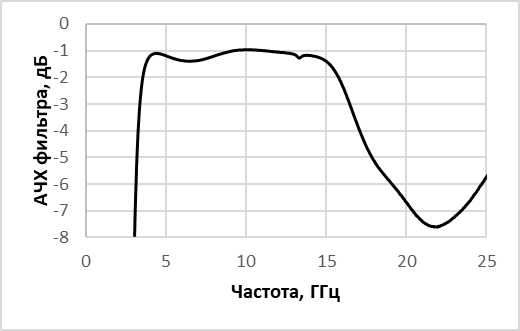

характеристика		1788950309961-366.pngАмплитудно-частотная
характеристика		1788950321648-716.png

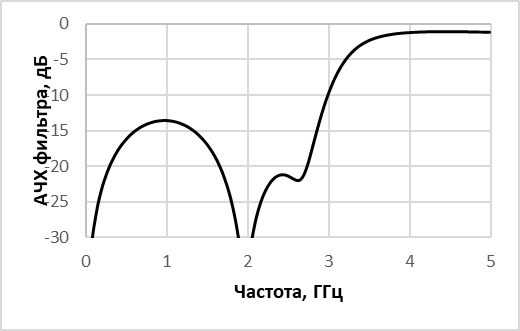

Амплитудно-частотная
характеристика в

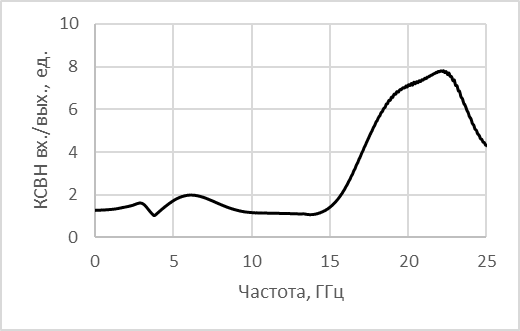

полосе заграждения		1788950312626-291.pngКСВН на входе и выходе1788950324011-394.png

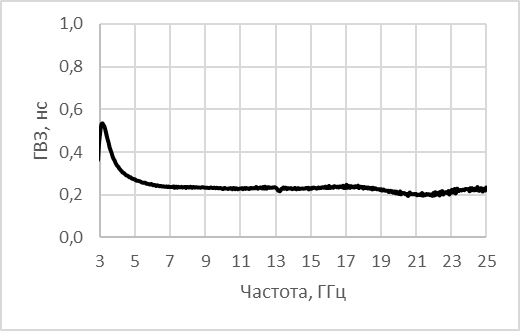

Групповое время
запаздывания		1788950317564-317.png
