MW-HCPL02-0506 - Квадратурный Пассивный делитель/сумматор мощности РК-КМ-30-4,00/8,00

Редактировал(а) Ксения Горнева 2024/11/28 08:23

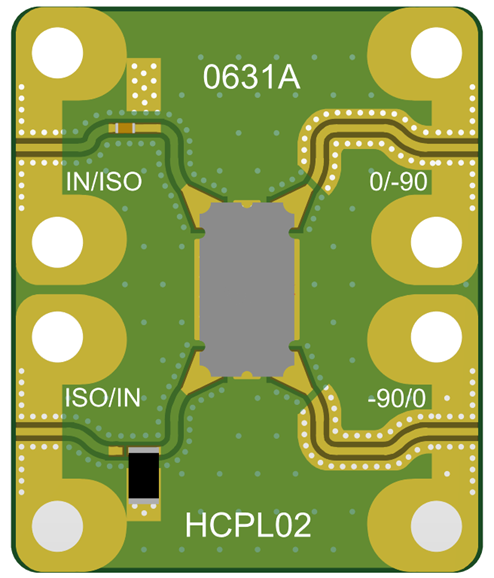

MW-HCPL02-0506

Размер0506
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБРК-КМ-30-4,00/ 8,00

Страница в магазине

Содержание

Основные параметры

Значения параметров приведены при РВХ = - 20 дБм, Т = 25° С

ПараметрТиповое значение
Диапазон рабочих частот, ГГц2,60 – 5,10
Вносимые потери без учета деления на частоте 2,60 ГГц, дБ2,0
Вносимые потери без учета деления на частоте 3,85 ГГц, дБ1,5
Вносимые потери без учета деления на частоте 5,10 ГГц, дБ2,0
Неидентичность амплитуд, дБне более 2,5

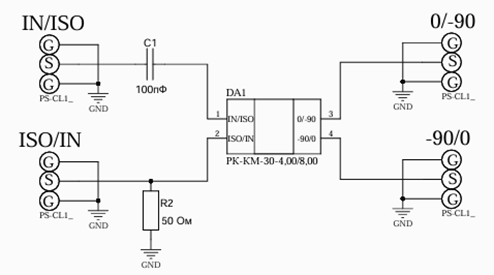

Функциональная схема


Предельные параметры

ПараметрТиповое значение
Входная мощность, Вт100

Данные измерений

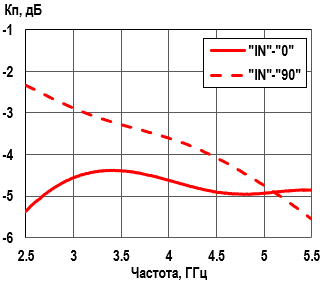

Коэффициент передачи 1732003601943-483.png

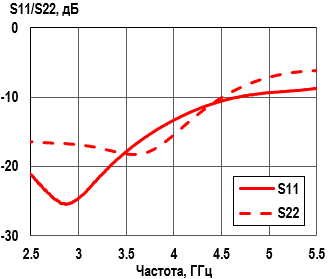

Возвратные потери

при "IN"-"0"


Возвратные потери

при "IN"-"90"

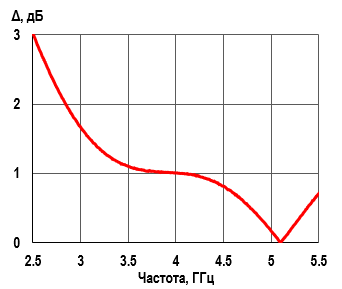

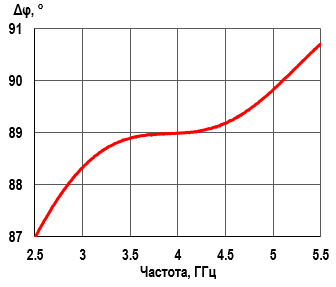

Неидентичность амплитуд1732001335248-497.pngРазность фаз1732176043110-166.png
