MW-GB01-0403 - Широкополосный усилитель тип 1 ( до 6 ГГц с вых. мощностью 12 дБм К1324УВ7У1)

Редактировал(а) Олег Григорьев 2025/10/02 12:34

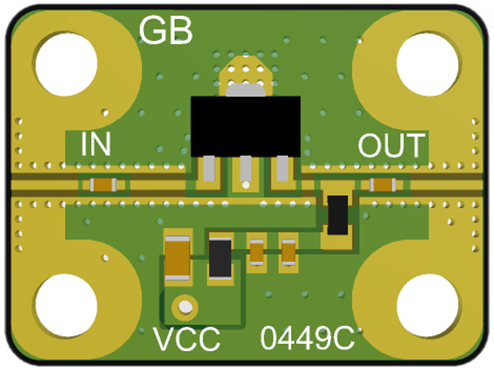

MW-GB01-0403

Размер0403
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324УВ7У1
Плата питанияDC-LDO01-0403

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГц0,01 – 8,9
Коэффициент усиления на частоте 1,0 ГГц, дБ21,0
Выходная мощность при уровне компрессии коэффициента усиления 1 дБ на частоте 1 ГГц, мВт15,8
Коэффициент шума на частоте 1,0 ГГц, дБ2,2

Значения параметров приведены при Uпит = 5 В, РВХ = - 20 дБм, Т = 25° С

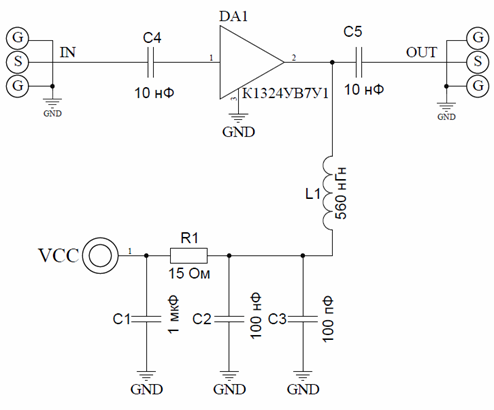

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт20
Рассеиваемая мощность, мВт330
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

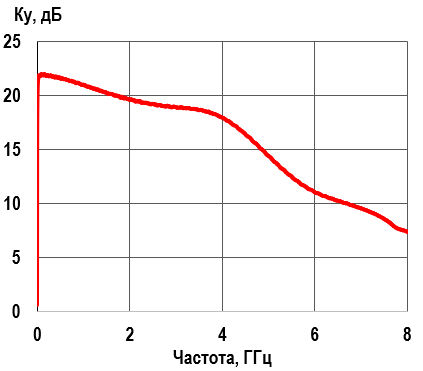

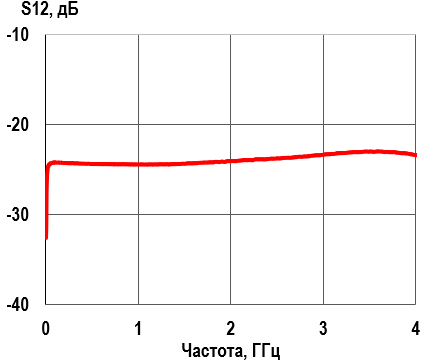

Коэффициент усиления1735126901588-769.pngИзоляция1735126923139-660.png

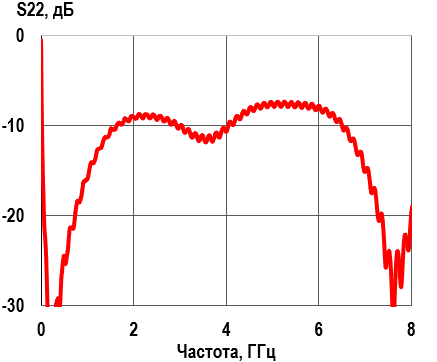

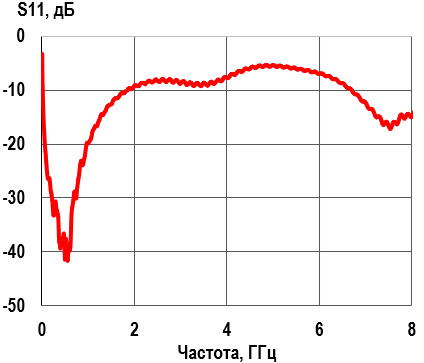

Отраженная от входа мощность1735126950986-988.pngОтраженная от выхода мощность1735126972442-606.png

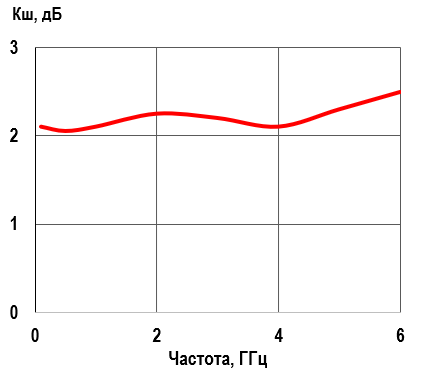

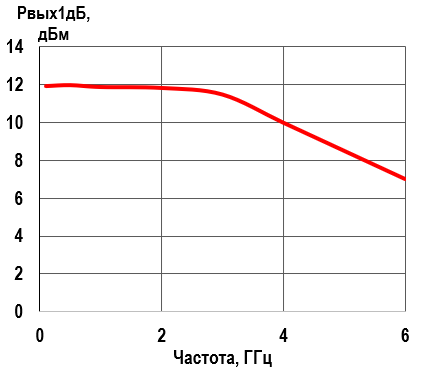

Выходная мощность при компрессии 1 дБ1735127050555-352.pngКоэффициент шума1735127068130-706.png
