MW-FDIV01-0403 - Делитель частоты тип 1 (делитель на 2; 0,1-3,9 ГГц  К1324ПЦ1У)

Редактировал(а) Олег Григорьев 2026/11/05 14:22

MW-FDIV01-0403

Размер0403
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПЦ1У
Плата питанияDC-LDO01-0403

Страница в магазине

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГц0,2 – 4,0
Динамический диапазон, дБм-5 …+5

Уровень фазовых шумов на отстройке 10 кГц при входной частоте 0,5 ГГц, дБн/Гц

-144,7

Значения параметров приведены при Uпит = 5 В, РВХ = 0 дБм, Т = 25° С

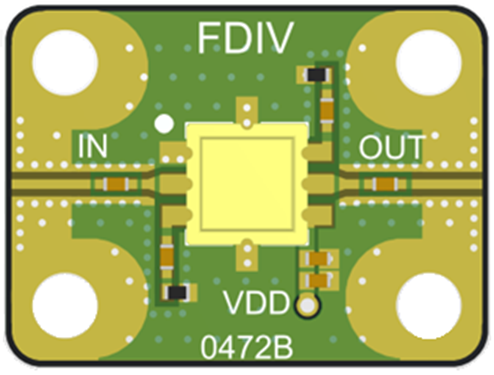

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт10
Рассеиваемая мощность, мВт400
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

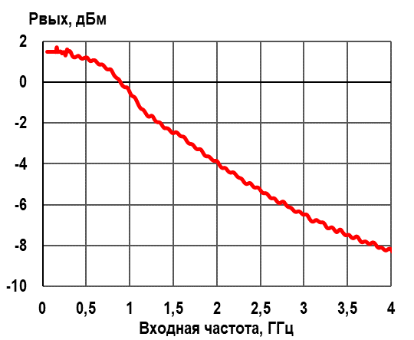

Мощность основной гармоники выходного сигналаМощность гармоник выходного сигнала

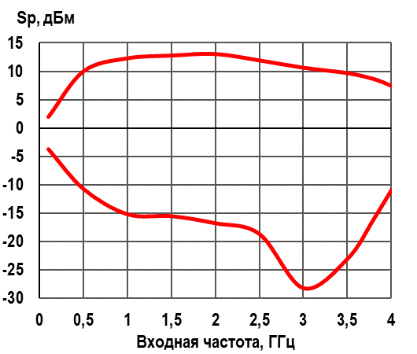

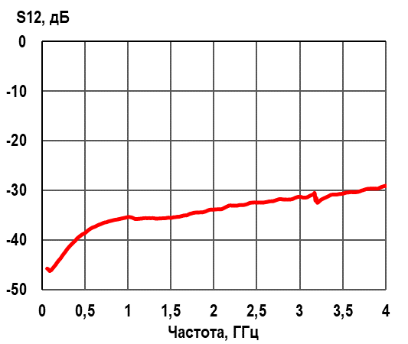

Диапазон чувствительностиИзоляция

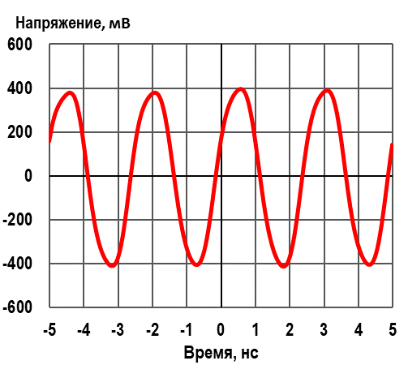

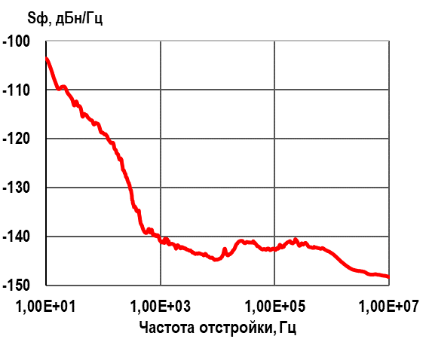

Фазовый шумФорма выходного напряжения
