MW-FA13-0203 - Фиксированный аттенюатор (12дБ до 20 ГГц К1324ПМ21У)

Редактировал(а) Олег Григорьев 2026/08/13 12:29

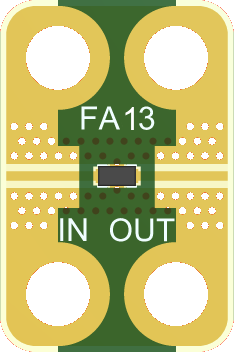

MW-FA13-0203

Размер0203
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПМ21У

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГцDC – 20,0
Неравномерность коэффициента ослабления, DC – 10,0 ГГц, дБ0,4
Неравномерность коэффициента ослабления, DC – 15,0 ГГц, дБ1,0
Неравномерность коэффициента ослабления, DC – 20,0 ГГц, дБ1,0
Коэффициент отражения по входу, дБ- 20,0
Коэффициент отражения по выходу, дБ - 20,0

Значения параметров приведены при РВХ = - 20 дБм, Т = 25° С

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт500
Рассеиваемая мощность, мВт500
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

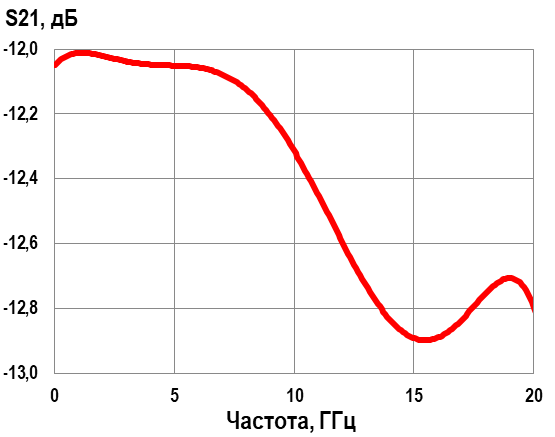

Вносимое ослабление1786613247208-428.png

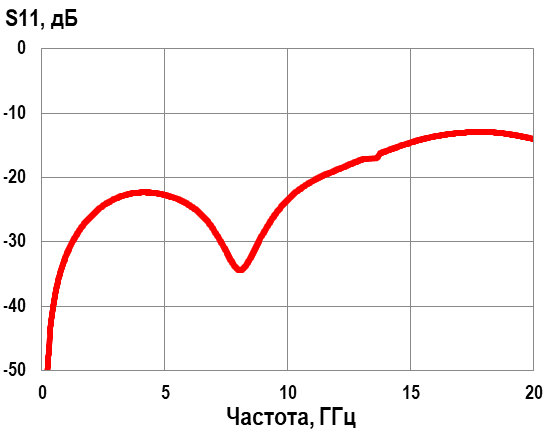

Отраженная от входа мощность1786613251581-128.png
Отраженная от выхода мощность1786613255693-402.png
