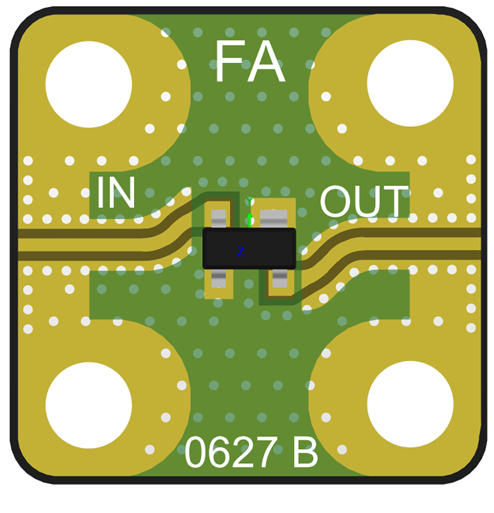

MW-FA08-0303 - Фиксированный аттенюатор (15 дБ до 2,5 ГГц К1324ПМ22АТ)
Редактировал(а) Олег Григорьев 2026/11/05 14:18
MW-FA08-0303 | |
|---|---|
![]() | |
| Размер | 0303 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | К1324ПМ22АТ |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | DC – 2,5 |
| Неравномерность коэффициента ослабления, DC – 0,5 ГГц, дБ | 0,06 |
| Неравномерность коэффициента ослабления, DC – 1,5 ГГц, дБ | 0,22 |
| Неравномерность коэффициента ослабления, DC – 2,5 ГГц, дБ | 0,45 |
| Коэффициент отражения по входу, дБ | -24,0 |
| Коэффициент отражения по выходу, дБ | -26,0 |
Значения параметров приведены при РВХ = - 20 дБм, Т = 25° С

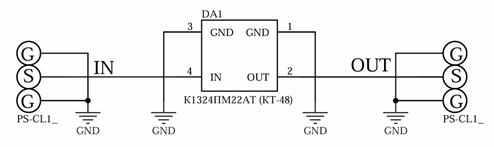

Функциональная схема

Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, мВт | 500 |
| Рассеиваемая мощность, мВт | 500 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

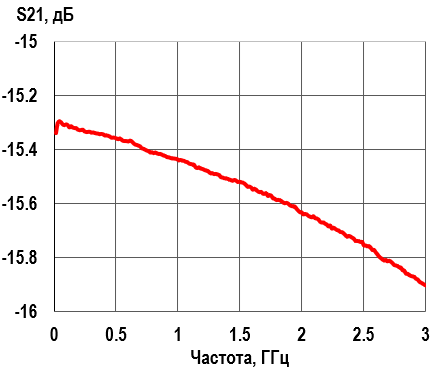

| Вносимое ослабление | |
![]() | |

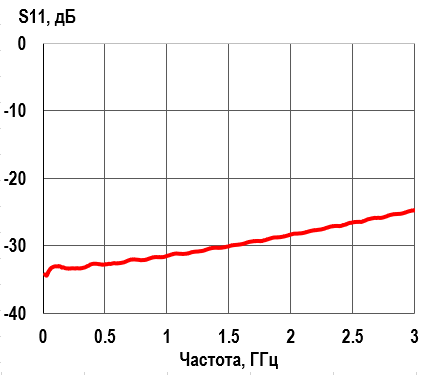

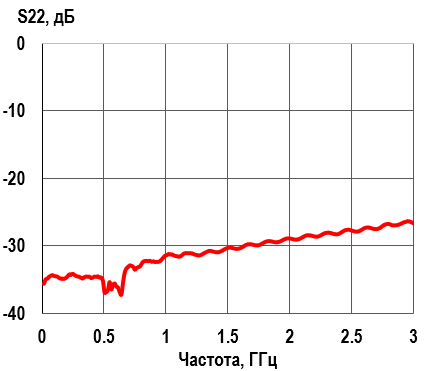

| Отраженная от входа мощность | Отраженная от выхода мощность |
![]() | ![]() |
