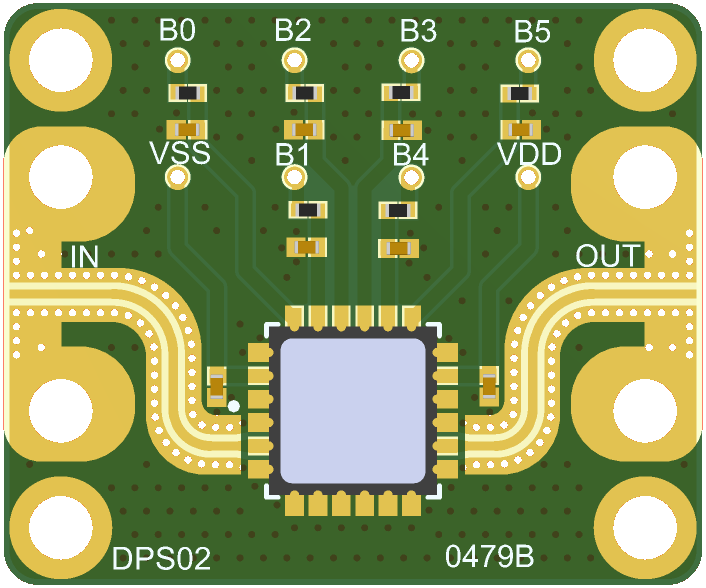

MW-DPS02-0605 - Цифровой фазовращатель (К1324ПФ1У)
Редактировал(а) Олег Григорьев 2026/09/28 15:17
MW-DPS02-0605 | |
|---|---|
 | |
| Размер | 0605 |
| Производитель | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | |
| Плата питания | DC-CTRL01-0605 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Uпит, В | +5/-5 |
| РВХ, дБм | -5 |
| Диапазон рабочих частот, ГГц | 1,0 – 1,5 |
| Вносимые потери, дБ | не более 8 дБ |
| СКО фазовой ошибки, ◦ | не более 4 ◦ |

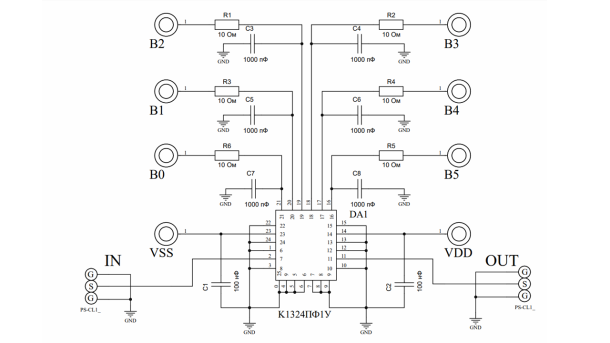

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания, В | +7,5 |
| Напряжение питания, В | -7,5 |
| Напряжение управления, В | 0 … +5,5 |
Примечание: одновременное воздействие двух и более предельных значений не допускается | |
Таблица истинности основных состояний
| В0 | В1 | В2 | В3 | В4 | В5 | Поворот фазы, град |
|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 5,625 |
| 0 | 1 | 0 | 0 | 0 | 0 | 11,25 |
| 0 | 0 | 1 | 0 | 0 | 0 | 22,5 |
| 0 | 0 | 0 | 1 | 0 | 0 | 45 |
| 0 | 0 | 0 | 0 | 1 | 0 | 90 |
| 0 | 0 | 0 | 0 | 0 | 1 | 180 |
| 1 | 1 | 1 | 1 | 1 | 1 | 354,375 |

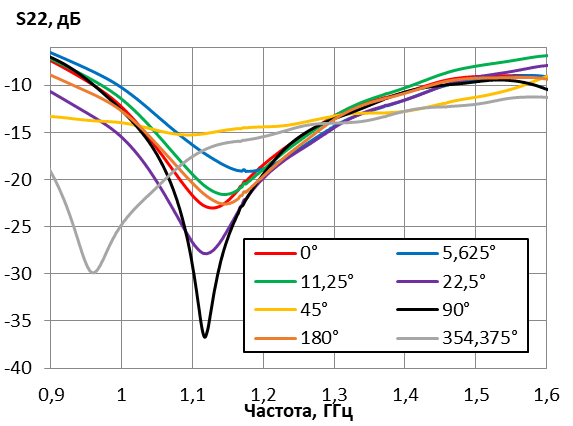

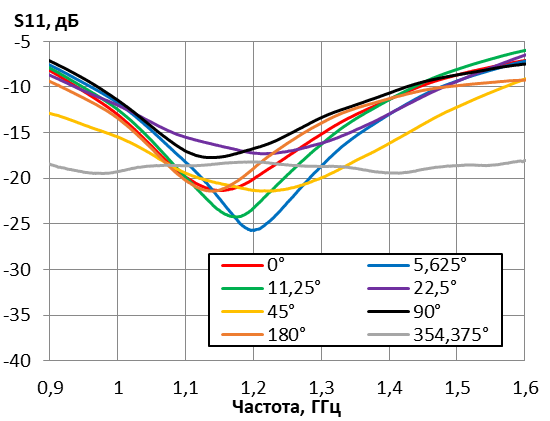

Данные измерений

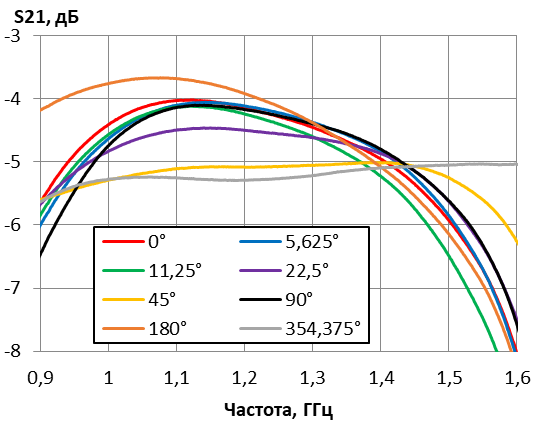

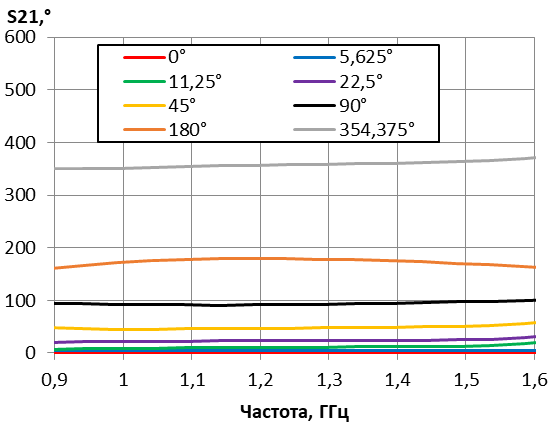

| Вносимые потери | Фазовый сдвиг |
 |  |
| Потери по входу | Потери по выходу |
 |  |

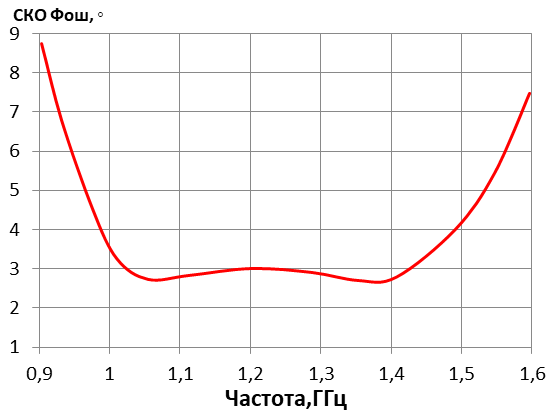

| СКО фазовой ошибки | |
 |
