MW-CAR07-0605 - Плата для кристаллов размером до 3,5х3,5 мм с 2-мя СВЧ выводами

Редактировал(а) Олег Григорьев 2026/09/21 11:49

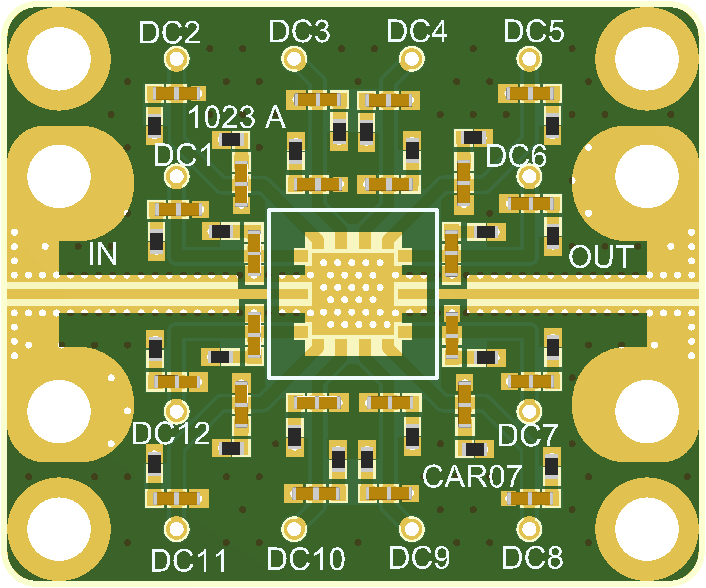

MW-CAR07-0605

Размер0605
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГц0,01 – 20,0

Значения параметров приведены при Т = 25° С

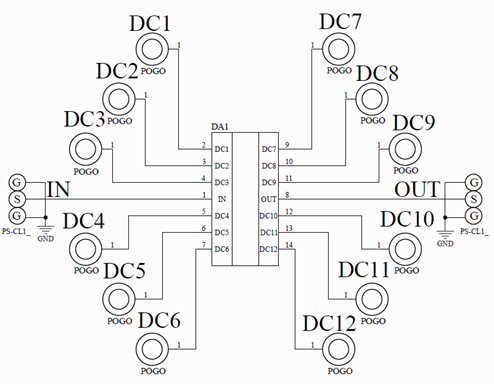

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, Вт5,0
Ток потребления, А5,0
Напряжение питания, В50
Примечание: одновременное воздействие двух предельных значений не допускается

Предлагаемые схемы сборки блока

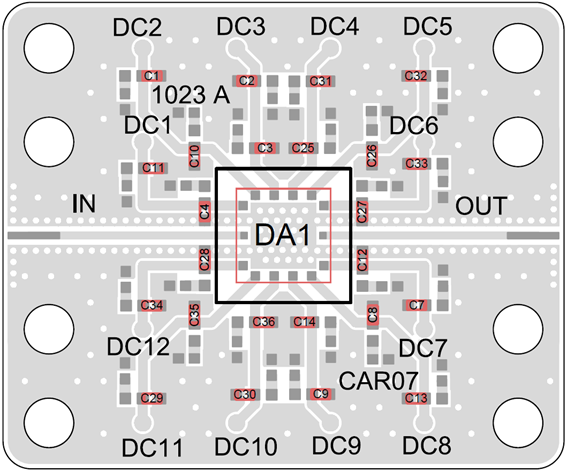

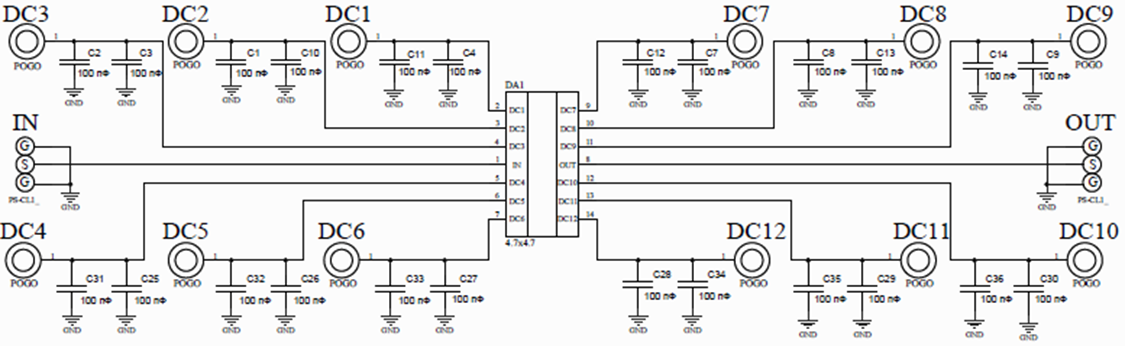

CC-Схема



КомпонентОписание
DA1Исследуемый прибор
C1 – C4, C7 – C14, C25 – C36GRM1555C1H101FA01D

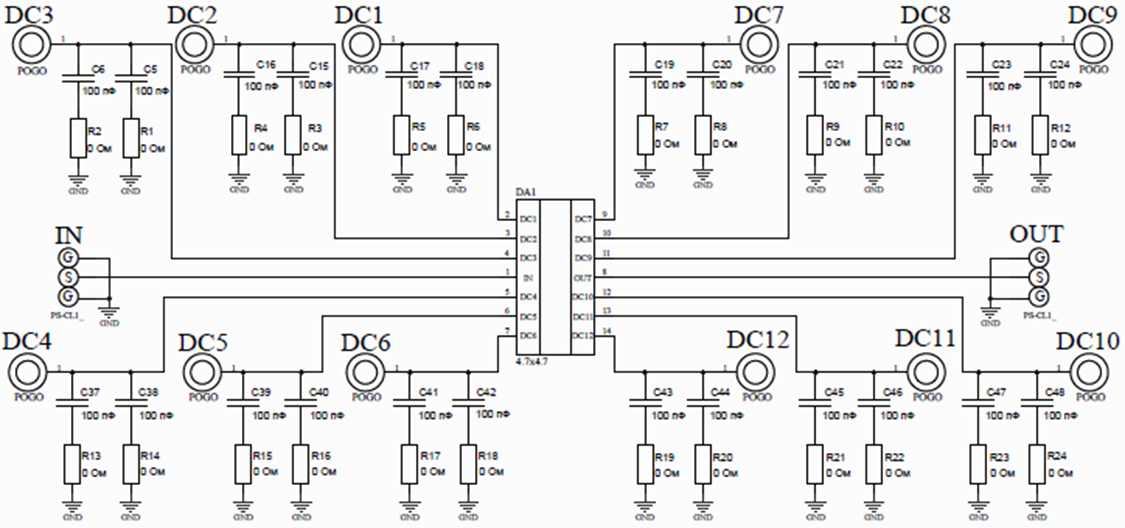

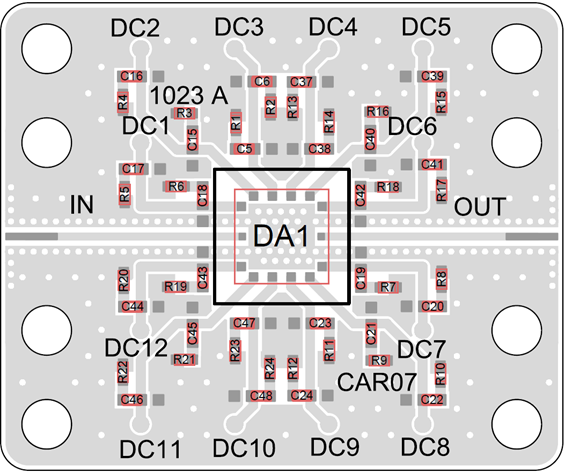

RC-схема



КомпонентОписание
DA1Исследуемый прибор
C5, C6, C15 – C24, C37 – C48GRM1555C1H101FA01D
R1 – R24RC0402JR-070RL
