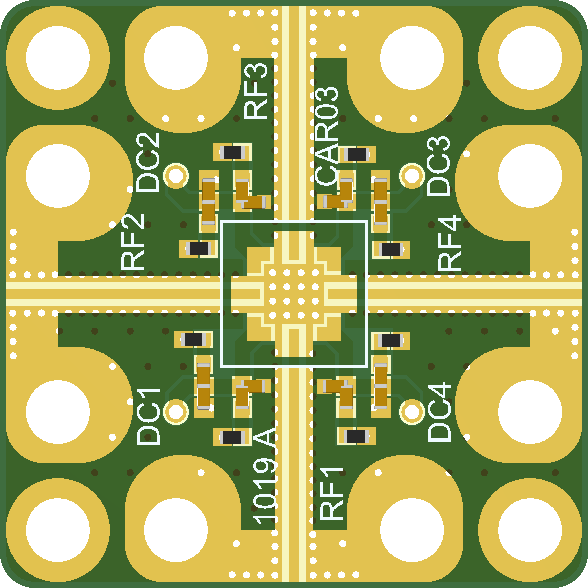

MW-CAR03-0505 - Плата для кристаллов размером до 2,5х2,5 мм с 4-мя СВЧ выводами

Редактировал(а) Олег Григорьев 2026/09/21 11:30

MW-CAR03-0505

Размер0505
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГц0,01 – 20,0

Значения параметров приведены при Т = 25° С

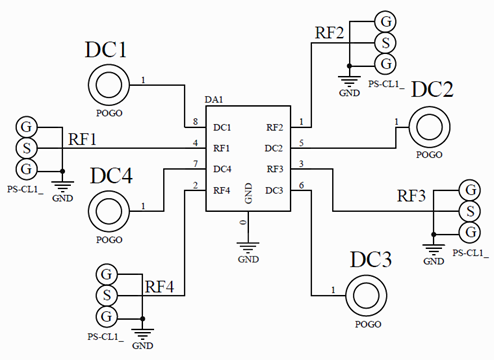

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, Вт5,0
Ток потребления, А5,0
Напряжение питания, В50
Примечание: одновременное воздействие двух предельных значений не допускается

Предлагаемые схемы сборки блока

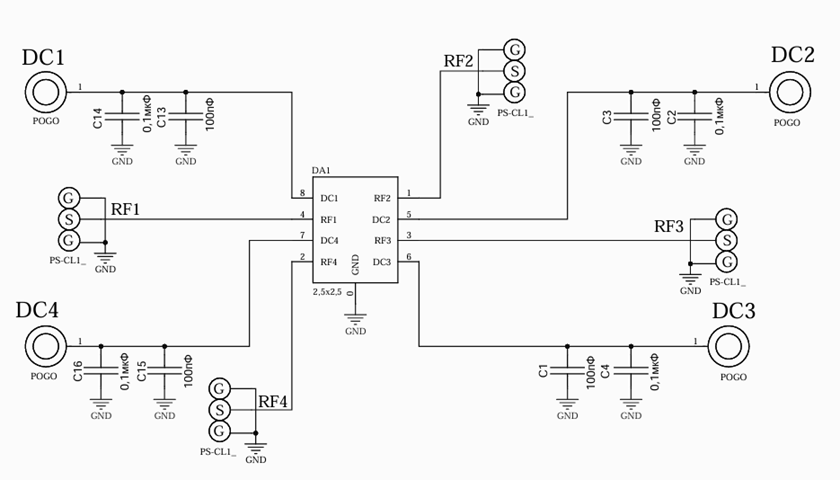

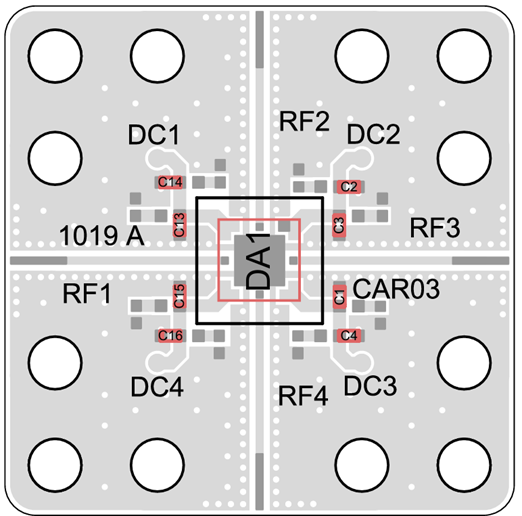

СС-схема



КомпонентОписание
DA1Исследуемый прибор
C1, С3, С13, С15GRM1555C1H101FA01D
C2, С4, С14, С16GRM155R61H104KE19D

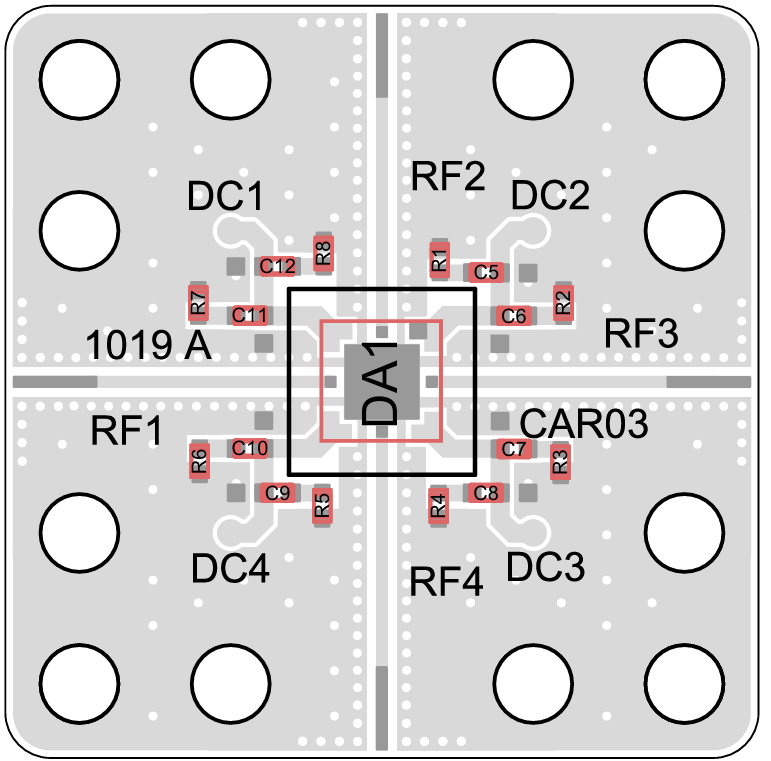

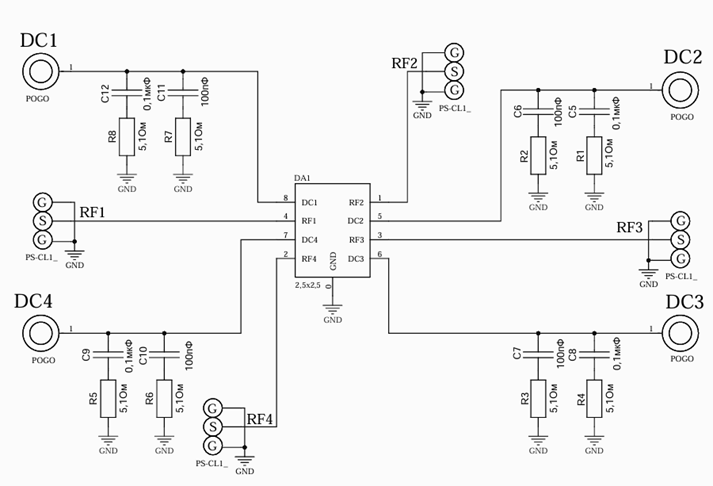

RC-схема



КомпонентОписание
 DA1Исследуемый прибор
C5, С8, С9, С12GRM155R61H104KE19D
C6, С7, С10, С11GRM1555C1H101FA01D
R1 – R8RC0402FR-075R1L
