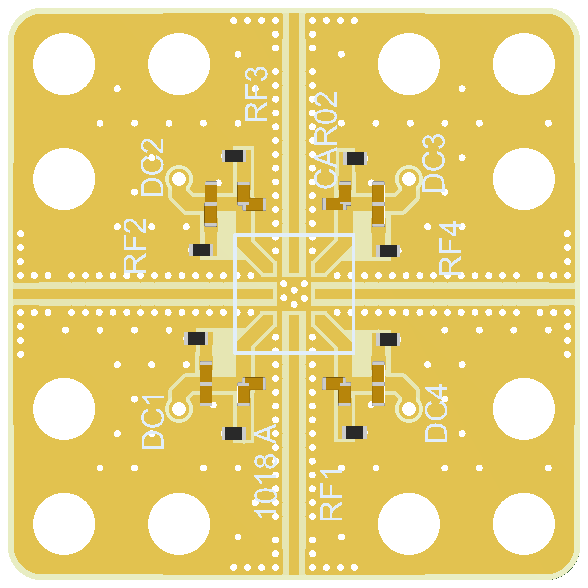

MW-CAR02-0505 - Плата для кристаллов размером до 1,5х1,5 мм с 4-мя СВЧ выводами
Редактировал(а) Олег Григорьев 2026/09/21 11:26
MW-CAR02-0505 | |
|---|---|
 | |
| Размер | 0505 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 0,01 – 20,0 |
Значения параметров приведены при Т = 25° С

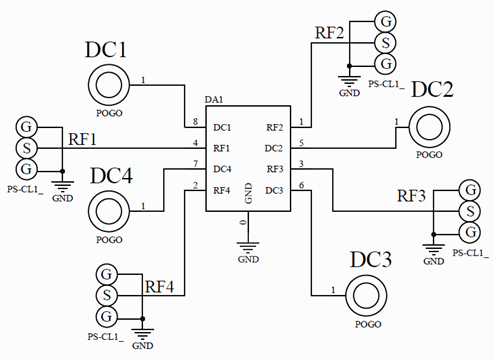

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, Вт | 5,0 |
| Ток потребления, А | 5,0 |
| Напряжение питания, В | 50 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Предлагаемые схемы сборки блока

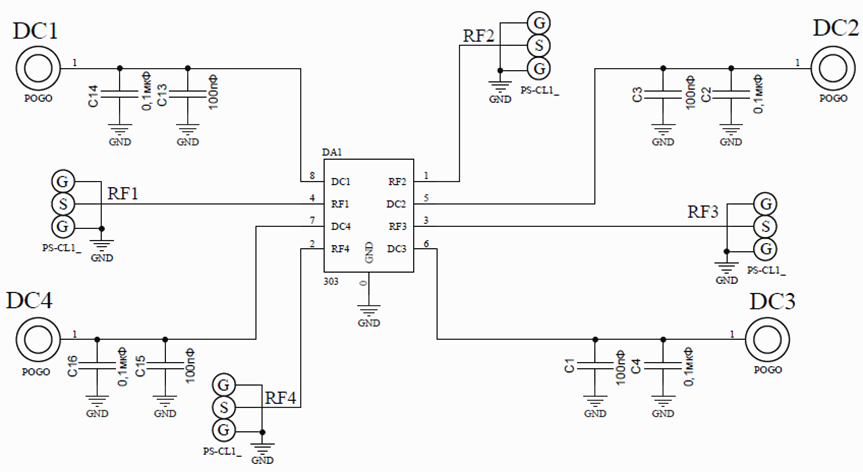

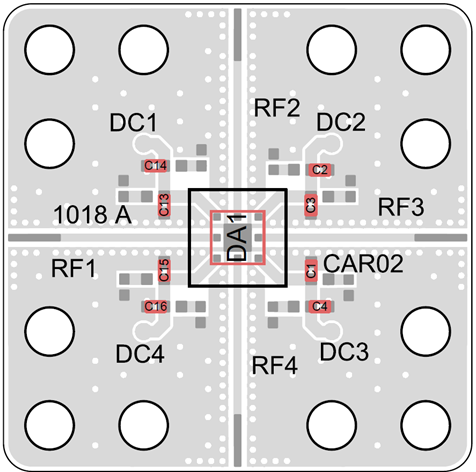

CC-Схема
| Компонент | Описание |
| DA1 | Исследуемый прибор |
| С1, С3, С13, С15 | GRM1555C1H101FA01D |
| С2, C4, C14, C16 | GRM155R61H104KE19D |

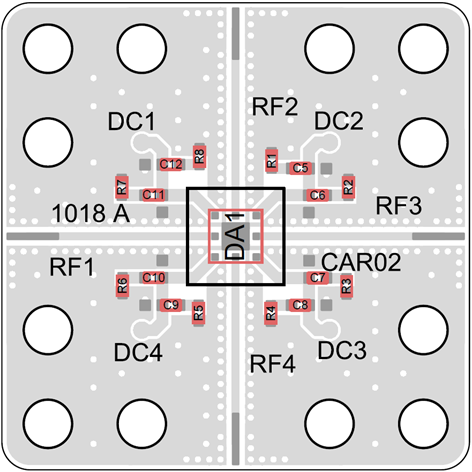

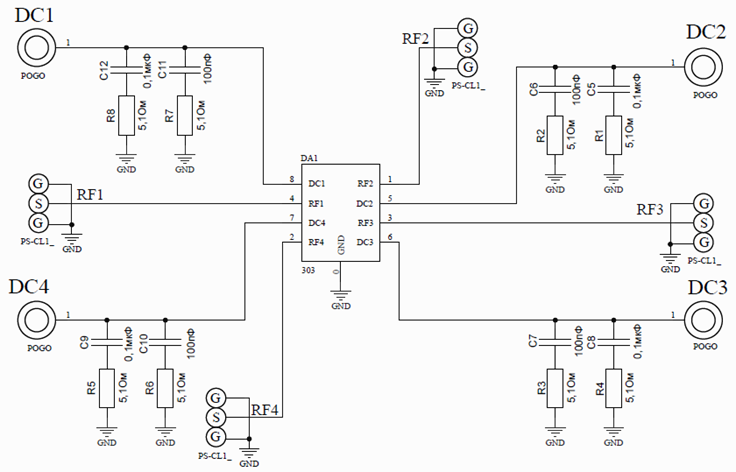

RC-схема
| Компонент | Описание |
| DA1 | Исследуемый прибор |
| C6, C7, C10, C11 | GRM1555C1H101FA01D |
| C5, C8, C9, C12 | GRM155R61H104KE19D |
| R1 – R8 | RC0402FR-075R1L |
СВЧ-линия согласована на 50 Ом. Для использования в макетировании блок конструктора должен быть установлен на комплектное основание. Необходимо обеспечить хороший контакт с основанием для лучшего заземления и теплоотвода.
