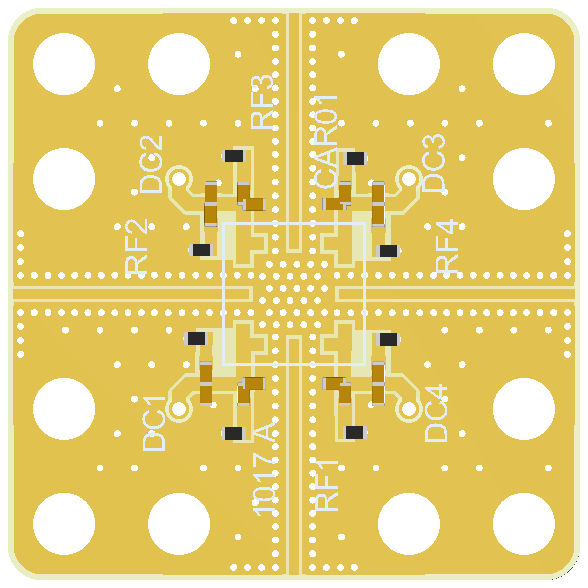

MW-CAR01-0505 - Плата для кристаллов размером до 3,5х3,5 мм с 4-мя СВЧ выводами

Редактировал(а) Олег Григорьев 2026/09/21 11:20

MW-CAR01-0505

Размер0505
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»

Страница в магазине

Содержание



Основные параметры

ПараметрТиповое значение
Диапазон частот, ГГц0,01 – 20,0

Значения параметров приведены при Т = 25° С

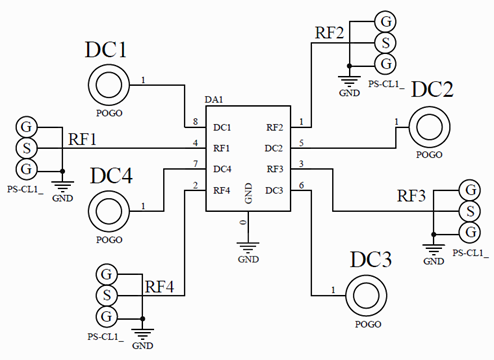

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, Вт5,0
Ток потребления, А5,0
Напряжение питания, В50
Примечание: одновременное воздействие двух предельных значений не допускается

Предлагаемые схемы сборки блока

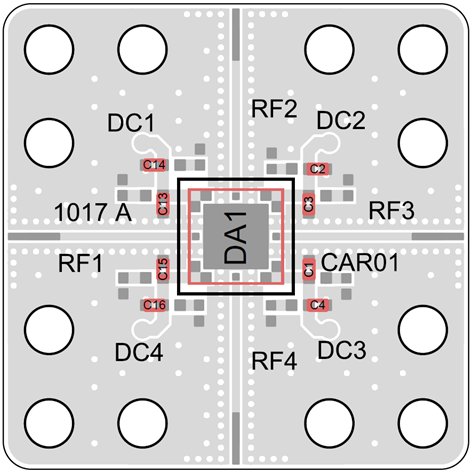

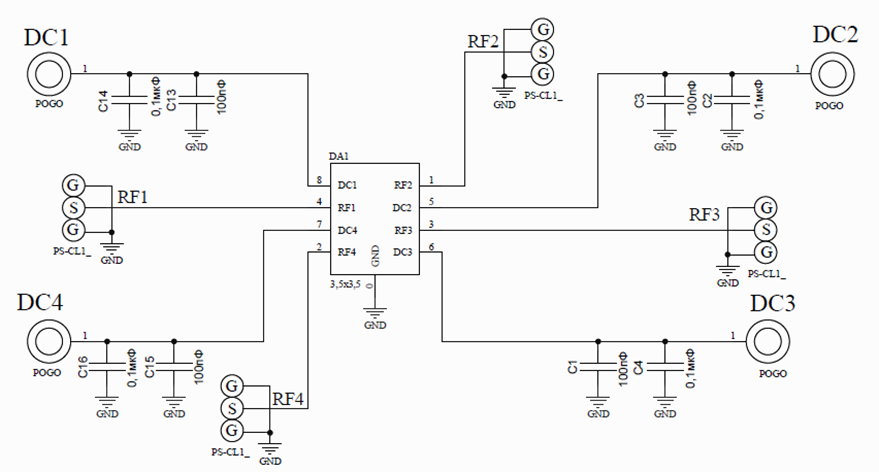

СС-схема



КомпонентОписание
DA1Исследуемый прибор
С1, С3, С13, С15GRM1555C1H101FA01D
С2, C4, C14, C16GRM155R61H104KE19D

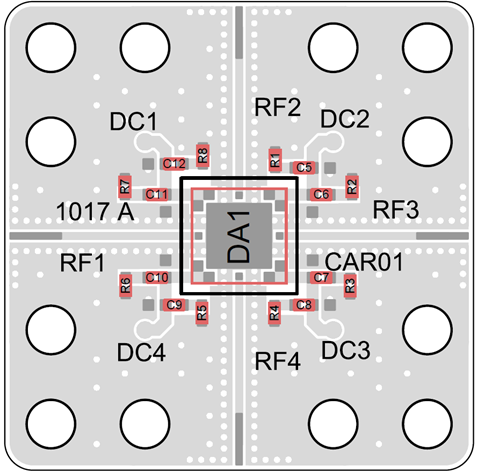

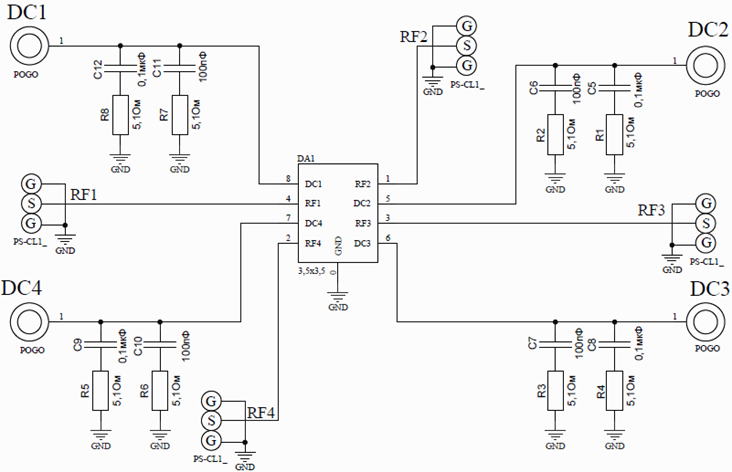

RC-схема



КомпонентОписание
DA1Исследуемый прибор
C6, C7, C10, C11GRM1555C1H101FA01D
C5, C8, C9, C12GRM155R61H104KE19D
R1 – R8RC0402FR-075R1L

СВЧ-линия согласована на 50 Ом. Для использования в макетировании блок конструктора должен быть установлен на комплектное основание. Необходимо обеспечить хороший контакт с основанием для лучшего заземления и теплоотвода.
