MW-APS01-0303 - Фазовращатель с аналоговым управлением (4-8 ГГц К1324ПФ11У)
Редактировал(а) Олег Григорьев 2026/09/25 15:45

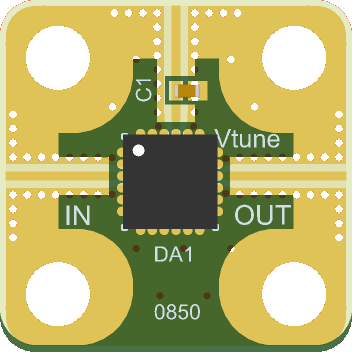

MW-APS01-0303 | |
|---|---|
 | |
| Размер | 0303 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | К1324ПФ11У |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 4,0 – 8,0 |
| Диапазон регулировки фазы, град. | 430 |
| Вносимые потери, дБ | 4 |
| КСВН по входу, ед. | 2,2 |
| КСВН по выходу, ед. | 1,8 |
| Диапазон напряжения управления, В | 0,1 – 9,0 |
| Фазовая ошибка, град. | ±10 |
Значения параметров приведены при Т = 25° С

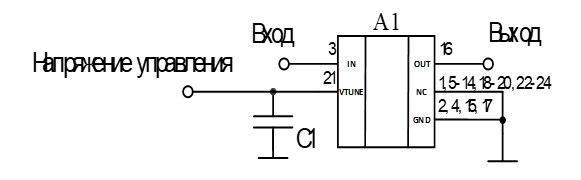

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение управления, В | 12 |
| Диапазон рабочих температур, °C | -60...+85 |
| Максимальная температура перехода,°C | +150 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

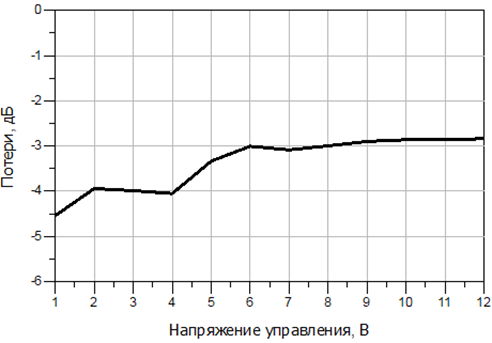

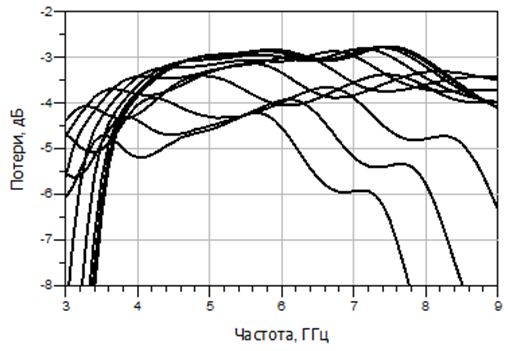

| Вносимые потери | Вносимые потери |
 |  |

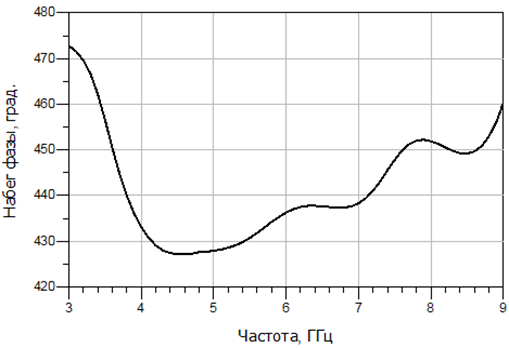

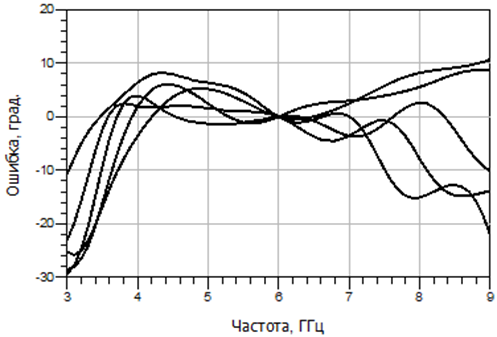

| Максимальный фазовый набег | Фазовая ошибка |
 |  |

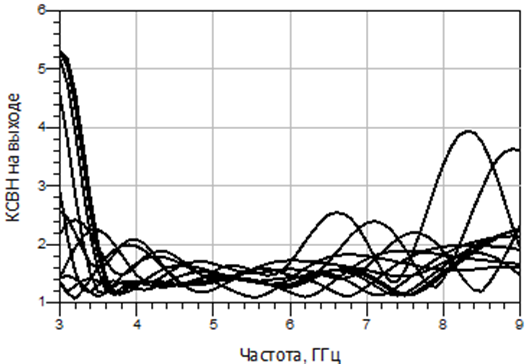

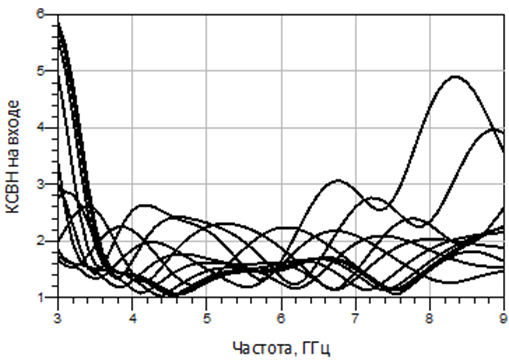

| КСВН на входе | КСВН на выходе |
 |  |
