Конструктор «СВЧ КИТ»

Конструктор «СВЧ КИТ» представляет собой модульную систему для изучения и разработки СВЧ-радиотрактов. Основными элементами конструктора являются:

• Секционное основание - алюминиевая плата для монтажа блоков;
• СВЧ-переходы - соединительные элементы между блоками;
• Разъёмы – используются для подключения внешних устройств;
• Блоки - усилители, аттенюаторы, смесители и др;
• Ножки – используются для установки основания и соединения нескольких оснований между собой;
• Боковая плата – используется для подачи питания и сигналов управления к блокам.

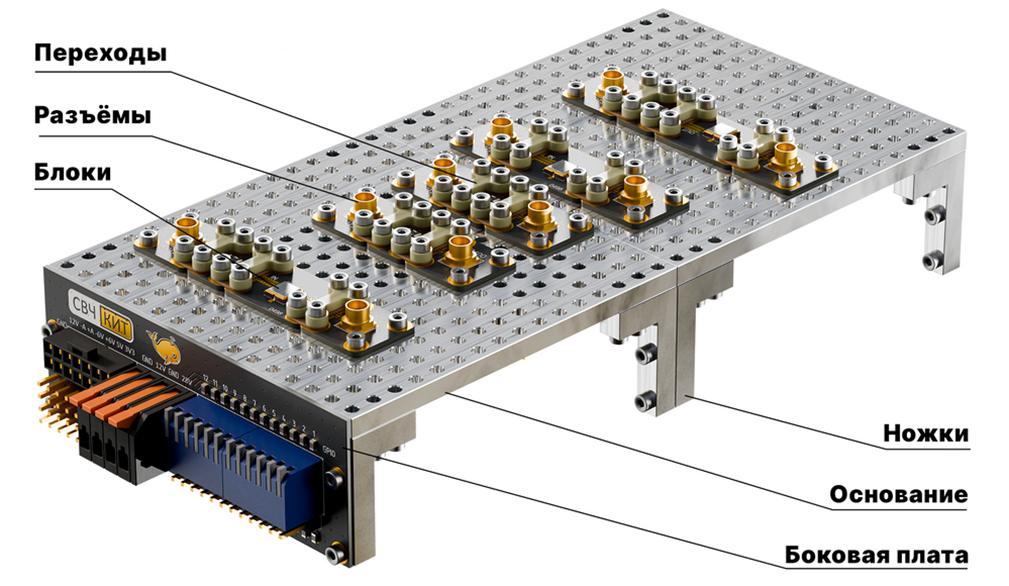

Рисунок 1 – Общий вид СВЧ КИТ

Все блоки имеют одинаковую толщину печатных плат, а их установочные размеры кратны шагу основания – 5 мм, что обеспечивает их взаимозаменяемость. Типономиналы блоков обозначаются по занимаемым отверстиям размерной сетки, к примеру блок типономинала 0203 занимает 2 отверстия по длине и 3 – по ширине и его размер составляет 10 х 15 мм.

Порядок и особенности сборки СВЧ КИТ

Электрический контакт между соседними блоками осуществляется при помощи СВЧ-переходов.

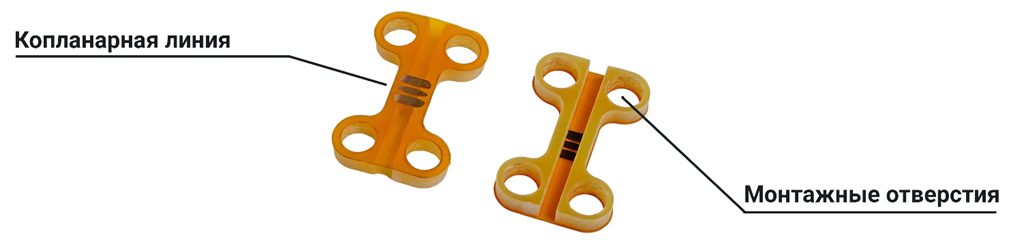

Рисунок 2 – Общий вид СВЧ-переходов

СВЧ-переходы накладываются на блок конструктора так, чтобы продолжить и соединить их линии передачи сигнала. При этом у монтажных отверстий блоков и переходов существует допуск, в пределах которого они могут смещаться.

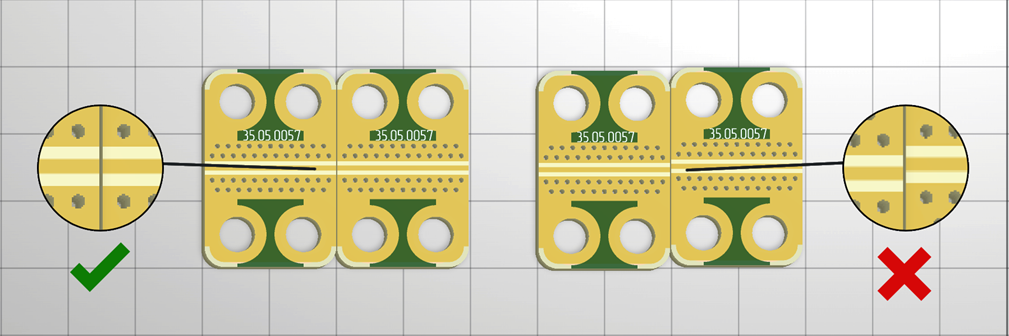

На рисунке 3 показаны варианты правильного и неправильного совмещения блоков между собой.

Рисунок 3 – Совмещение линий передачи сигнала

Пошаговый порядок сборки

Шаг 1. Подготовка рабочего места

• Подготовьте чистую, ровную поверхность с хорошим освещением;
• Проверьте комплектность:
  • Секционное основание (алюминиевая плата);
  • СВЧ-блоки согласно схеме;
  • Винты DIN 912 М2,5×6,0;
  • Шестигранный ключ или отвертка.
• Убедитесь в отсутствии металлической стружки и загрязнений на контактных поверхностях;

Шаг 2. Планирование расположения блоков

• Разложите блоки согласно электрической схеме на основании без закрепления;
  • При планировании схемы сборки используйте нашу интернет-платформу platform.svch-kit.ru
• Убедитесь, что порядок соединения соответствует требуемому тракту;
• Проверьте ориентацию блоков - входы и выходы должны быть правильно направлены;

Шаг 3. Установка блоков

• Поместите первый блок на основание, совместив крепежные отверстия;
• Наживите винты от руки, обеспечив подвижность блока в пределах допусков отверстий;
  • Не затягивайте винты сразу!
• Совместите микрополоски:
  • Расположите блок так, чтобы линии передачи сигнала на его входе максимально точно совпадали с линиями на выходе предыдущего блока
• Минимизируйте зазор:
  • Сдвиньте блоки как можно ближе друг к другу, используя допуски крепежных отверстий.
• Удерживая блок в оптимальном положении, затяните винты поочередно
  • Момент затяжки: средний, без чрезмерного усилия

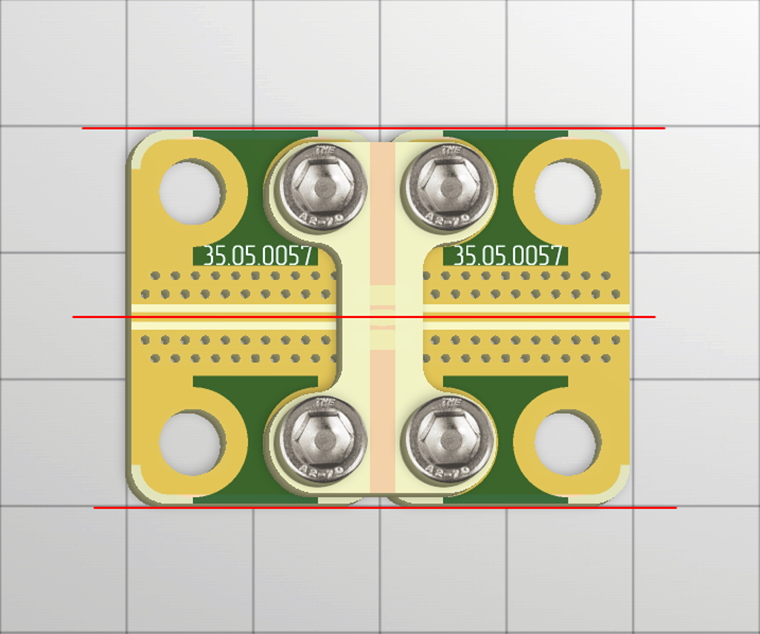

Рисунок 4 – Визуально проверьте соосность блоков и СВЧ-перехода

Шаг 4. Проверка качества сборки

• Убедитесь в отсутствии видимых зазоров между линиями передачи сигнала;
• Проверьте параллельность краев соседних блоков;

Шаг 5. Установка плат питания и управления

Для каждого блока, которому требуется питание и/или управление, установите с нижней стороны основания соответствующие платы.

Порядок установки плат питания:

• Переверните основание нижней стороной к верху
• Найдите на обратной стороне установленного блока пин под питание

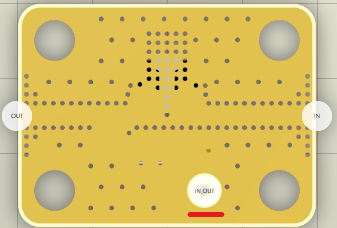

Рисунок 5 – Пример обратной стороны блока MW-GB01-0403, красной чертой выделен пин под питание

• Разместите плату питания так, чтобы pogo-пин платы питания контактировал с пином питания блока

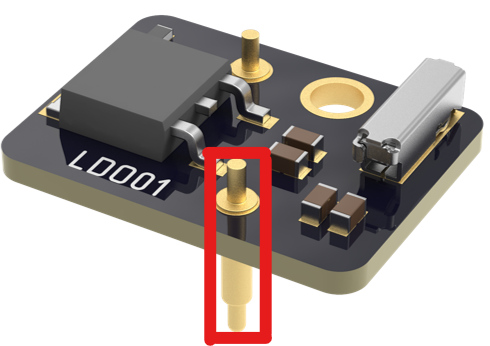

Рисунок 6 – Плата питания +5В DC-LDO01-0403, красным цветом выделен pogo-пин

• Прижимая плату к основанию, зафиксируйте положение платы питания, после чего закрутите винты

Заключение

Соблюдение пошагового порядка сборки — от подготовки рабочего места до финальной проверки качества — позволяет минимизировать паразитные зазоры и несовмещения, которые являются основной причиной ухудшения характеристик или потери сигнала. Таким образом, используя данную инструкцию и проявляя должную осторожность на каждом этапе, вы сможете не только избежать типичных ошибок, но и в полной мере раскрыть потенциал конструктора «СВЧ КИТ» для эффективного изучения и разработки радиоэлектронной аппаратуры.
