DC-MCC01-16 - Плата управления устройствами для работы совместно с ПК на основе K1986BE92QI
Редактировал(а) Олег Копылов 2025/02/21 13:15
DC-MCC01-16 | |
|---|---|
 | |
| Размер | 16 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
Страница в магазине | |
Краткое описание
- Универсальная боковая плата для подачи питания и управления к блокам СВЧ КИТ
- Подходит к основаниям 1616, 1632 и 3232
- 8 независимых шин питания
- 1 шина SPI (с возможностью подключения до 2 блоков одновременно)
- 14 шт. GPIO
- Подключение к ПК по USB-С
Применение
- Подача питания к блокам СВЧ КИТ
- Управление блоками по SPI и GPIO
Основные параметры
| Параметр | Типовое значение |
| Количество шин питания | 8 |
| Количество разрядов управления | 14 |
| Количество шин SPI | 1 |
| Количество возможных устройств на SPI0 | 2 |
Разъёмы и назначение выводов
Название

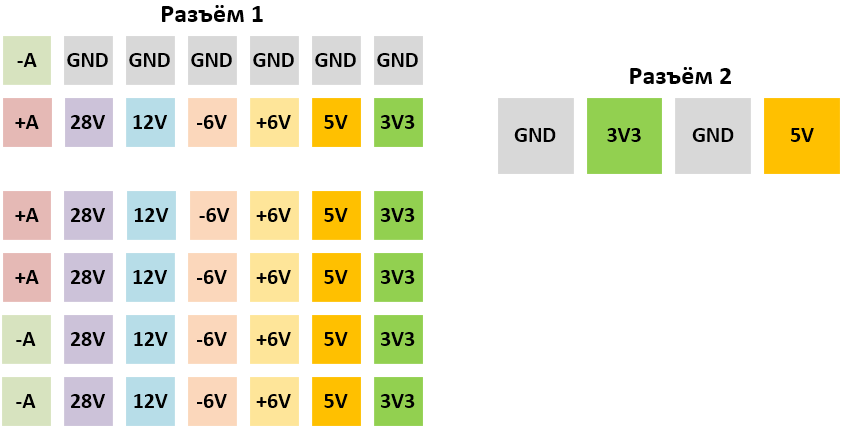

Назначение выводов разъёмов питания
Назначение выводов разъёмов управления
Соответствие обозначений выводов платы обозначениям К1986ВЕ92QI
Обозначение вывода на плате | Номер вывода К1986ВЕ92QI | Порт ввода-вывода К1986ВЕ92QI | Номер вывода порта К1986ВЕ92QI | Функция |
|---|---|---|---|---|
| GPIO 0 | 63 | A | 0 | GPIO |
| GPIO 1 | 62 | A | 1 | GPIO |
| GPIO 2 | 61 | A | 2 | GPIO |
| GPIO 3 | 60 | A | 3 | GPIO |
| GPIO 4 | 59 | A | 4 | GPIO |
| GPIO 5 | 58 | A | 5 | GPIO |
| GPIO 6 | 57 | A | 6 | GPIO |
| GPIO 7 | 56 | A | 7 | GPIO |
| GPIO 8 | 42 | C | 0 | GPIO |
| GPIO 9 | 41 | C | 1 | GPIO |
| GPIO10 | 55 | A | 10 | GPIO |
| GPIO 11 | 54 | B | 9 | GPIO |
| GPIO 12 | 51 | B | 6 | GPIO |
| GPIO 13 | 50 | B | 5 | GPIO |
| GPIO 14 | 40 | C | 2 | Светодиод VD2 |
| SPI0 MOSI | 2 | F | 0 | SPI0 MOSI |
| SPI0 MISO | 5 | F | 3 | SPI0 MISO |
| SPI0 CLK | 3 | F | 1 | SPI0 CLK |
| SPI0 CE0 | 4 | F | 2 | SPI0 CE0 |
| SPI0 CE1 | 22 | E | 2 | SPI0 CE1 |
Порядок включения
Установка на основание 1616
- Осуществить монтаж боковой платы к крепежным отверстиям на ножках основания.
- Соединить требуемые выводы питания обратной стороны разъёма 1 с разъемами питания нижних блоков, установленных на платформе.
- Соединить требуемые разъемы управления боковой платы с разъемами управления нижних блоков, установленных на платформе.
- Подключить ПК к разъёму USB-C.
- Подключить источники питания к разъёму 1 или 2.
Программное обеспечение под Windows и прошивка
Находится на странице Программное обеспечение и прошивка
