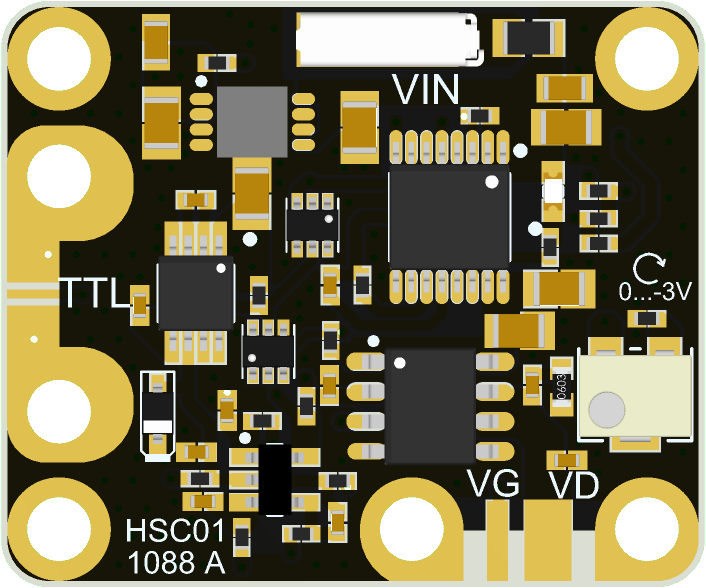

DC-HSC01-0605 - Контроллер питания GaAs и GaN-усилителей, вход: до 30В, выход: до 1,5А
DC-HSC01-0605 | |
|---|---|
 | |
| Размер | 0605 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | LT3010EMS8E-5 |
Страница в магазине | |
Основные параметры
- Входное напряжение +5...30 В
- Подстройка потенциометром напряжения смещения в диапазоне (‑3)В…0В
- Длительность фронта/спада: 100нс (макс)

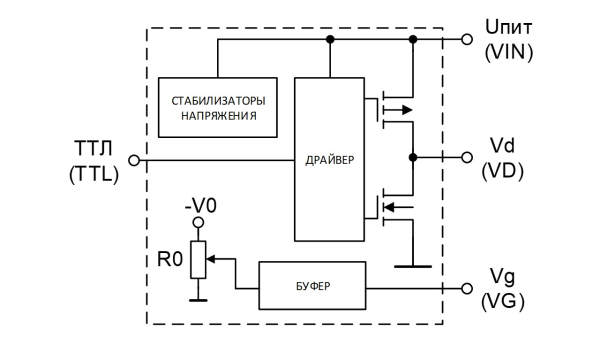

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания, В | 32 |
| Выходной ток непрерывный, А | 1,0 |
| Выходной ток в режиме модуляции (t=100мкс, Q=10), А | 1,5 |
| Максимальная эквивалентная ёмкость нагрузки в режиме модуляции, нФ | 100 |
| Минимальная длительность импульса ТТЛ в режиме модуляции, мкс | 1 |
| Выходной ток смещения в режиме источника, мА | 5 |
| Выходной ток смещения в режиме нагрузки, мА | 5 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений
Режим измерений, если не указано иного: UП = 28 В, холостой ход, Т = 25° С,
ТТЛ сигнал отсутствует
Осциллограммы напряжений смещения (Uсм), питания (Uпит) и
выходного напряжения (Uвых)

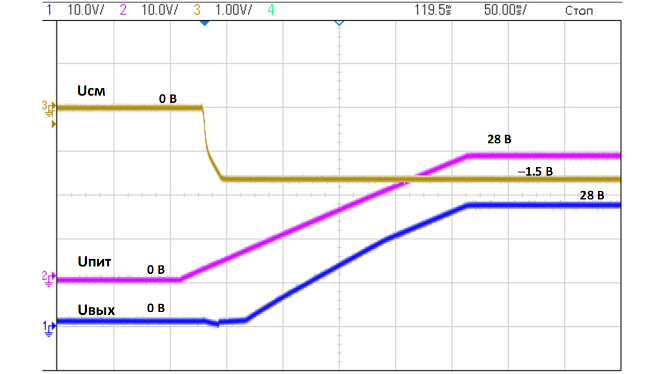

а) Включение напряжения питания
б) Выключение напряжения питания
Режим измерений, если не указано иного: UП = 28 В, Rэкв=28Ом (Iвых.имп=1А), Т = 25° С,
ТТЛ сигнал: длительность импульса 1мкс, скважность 1000.
Осциллограммы выходного напряжения (Vout)

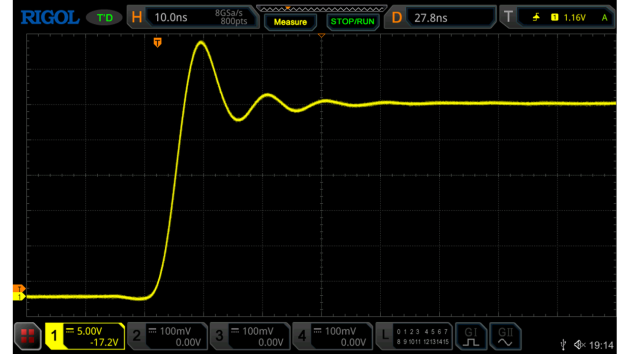

а) Импульс выходного напряжения: нарастающий фронт

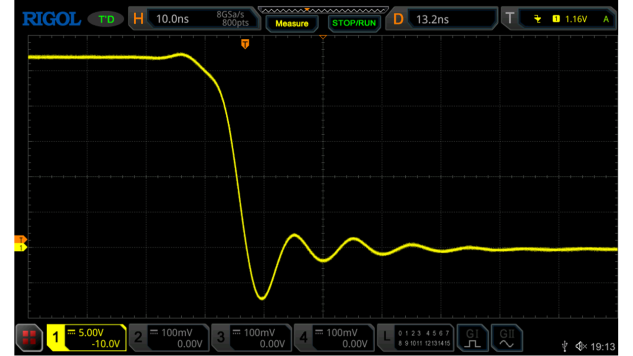

б) Импульс выходного напряжения: спадающий фронт

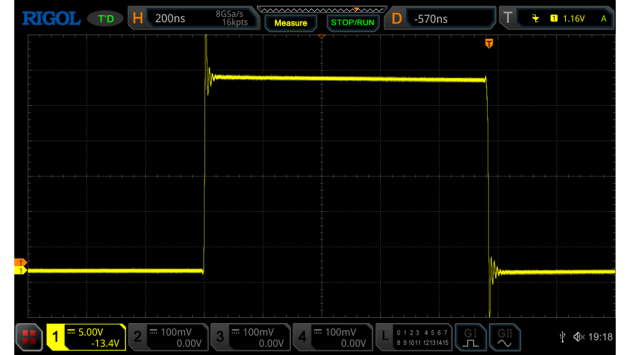

в) Импульс выходного напряжения: общий вид импульса
Режим измерений, если не указано иного: UП = 5 В, Rэкв=28Ом, Т = 25° С,
ТТЛ сигнал: длительность импульса 1мкс, скважность 1000.
Осциллограммы выходного напряжения (Vout)

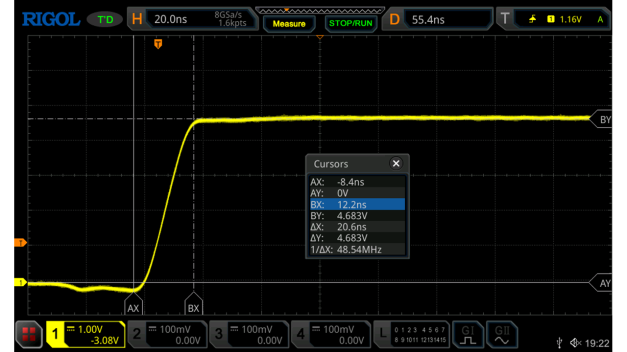

а) Импульс выходного напряжения: нарастающий фронт

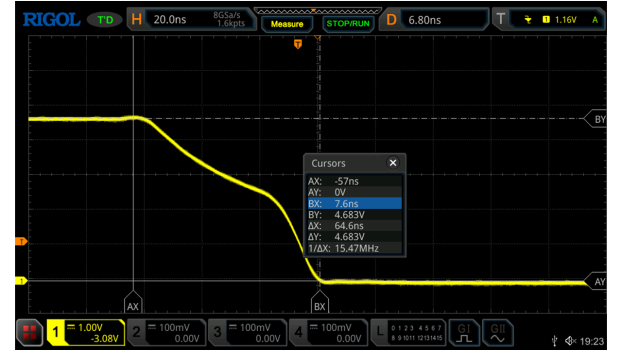

б) Импульс выходного напряжения: спадающий фронт

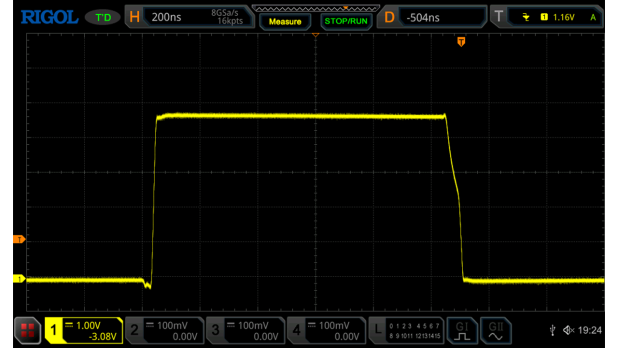

в)Импульс выходного напряжения: общий вид импульса
Режим измерений, если не указано иного: UП = 8 В, Rэкв=28Ом, Т = 25° С,
ТТЛ сигнал: длительность импульса 1мкс, скважность 1000.
Осциллограммы выходного напряжения (Vout) и сигнала управления (TTL)

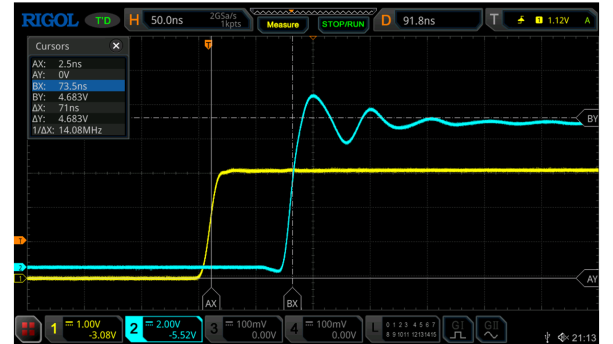

а) Задержка импульса выходного напряжения относительно сигнала управления: нарастающий фронт

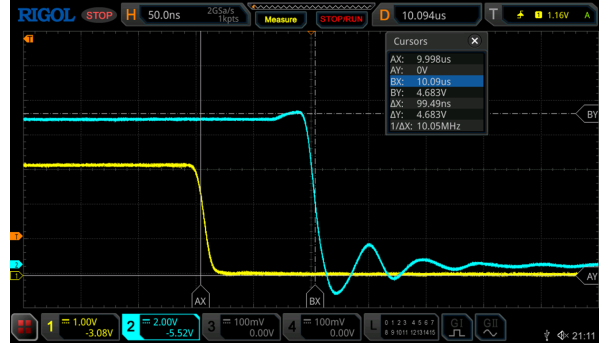

б) Задержка импульса выходного напряжения относительно сигнала управления: спадающий фронт
