MW-XN01-0303 - Умножитель 2; 1,0-3,2 ГГц (К1324ПП3У)
Редактировал(а) Олег Григорьев 2025/08/26 13:01

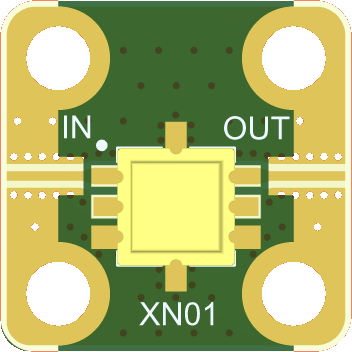

MW-XN01-0303 | |
|---|---|
 | |
| Размер | 0303 |
| Производитель | ООО «ИнноЦентр ВАО» |
| Основная ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | К1324ПП3У |
Страница в магазине | |
Основные параметры
РВХ = 18 дБм, Т = 25° С.
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 1,0 – 3,2 |
| Потери преобразования, дБ | 20 |
| Подавление 1 гармоники, дБн | 20 |
| Подавление 3 гармоники, дБн | 40 |
| Подавление 4 гармоники, дБн | 30 |
Уровень фазовых шумов на отстройке 10 кГц, дБн/Гц | -136 |

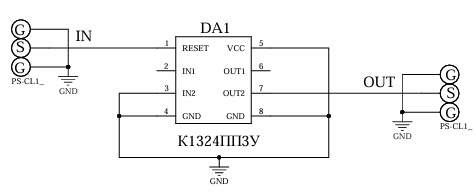

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, дБм | 20 |
| Рассеиваемая мощность, мВт | 100 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений
Режим измерений, если не указано иного: РВХ = 18 дБм, Т = 25° С. | |

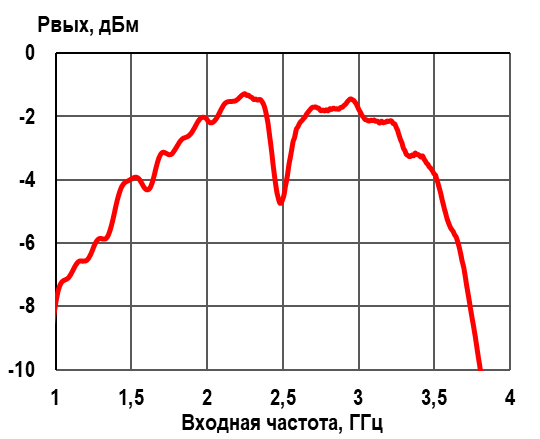

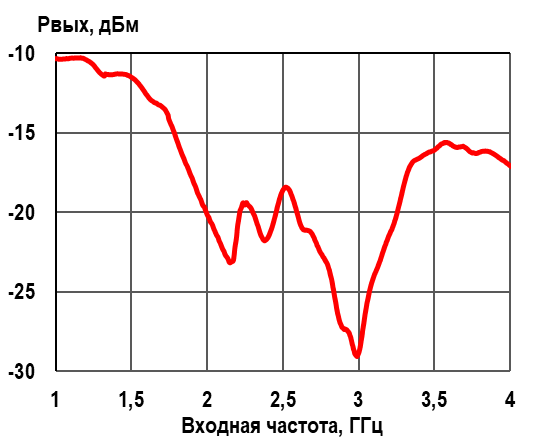

Мощность основной гармоники выходного сигнала | Мощность 1 гармоники выходного сигнала |
 |  |
Мощность 3 гармоники выходного сигнала |
Мощность 4 гармоники выходного сигнала |
 |  |

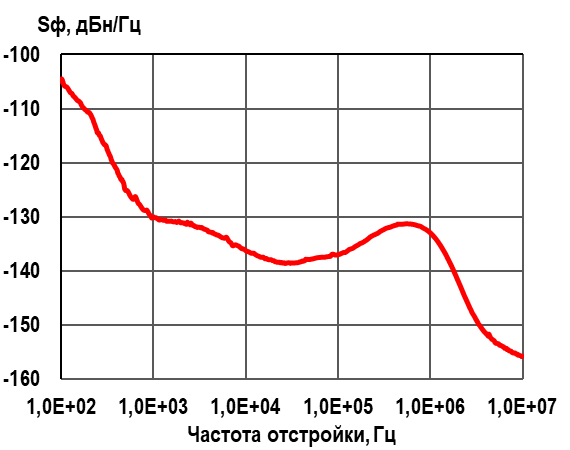

| Фазовый шум |
|
