MW-VCO23-0506 - ГУН в QLCC6/8  2600-5300 МГц (iVCO-228-68)

Редактировал(а) Олег Григорьев 2025/07/14 13:52

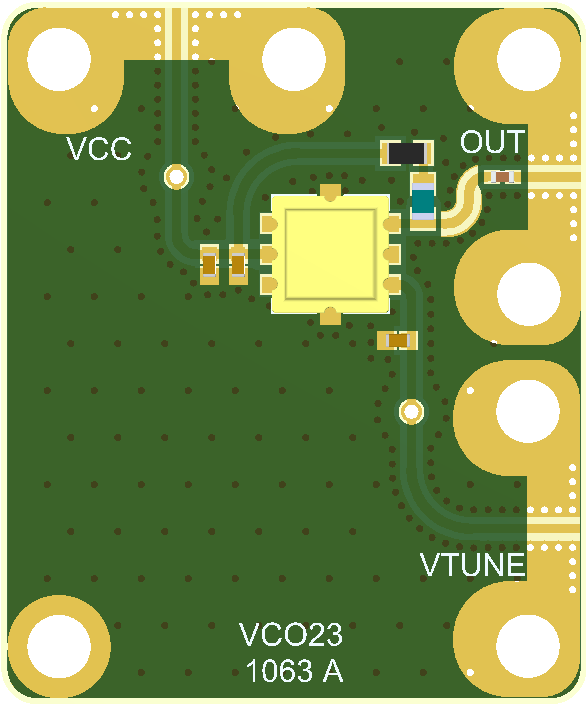

MW-VCO23-0506

Размер0506
Производитель ООО "ИнноЦентр ВАО"
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБiVCO-228-6/8
Плата питанияDC-TP01-0201

Страница в магазине

Содержание

Основные параметры

  ПараметрТиповое значение
Диапазон рабочих частот, МГцот 2600 до 5300
Уровень фазового шума при отстройке на 1 кГц, дБн/Гц-42
Уровень фазового шума при отстройке на 10 кГц, дБн/Гц-74
Уровень фазового шума при отстройке на 100 кГц, дБн/Гц-98
Уровень фазового шума при отстройке на 1 МГц, дБн/Гц-120
Выходная мощность, дБм14
Ток потребления, мА90
Относительный уровень 2-й гармоники, дБ-15
Управляющее напряжение, Вот 0 до 10,5 В

Значения параметров приведены при Uпит = 5 В, Т = 25 °С.

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Напряжение питания Uпит, Вот 4,5 до 5,5
Управляющее напряжение, Вот 0 до 20

Данные измерений

Режим измерений, если не указано иного: Uп = 5 В, T = 25 °С

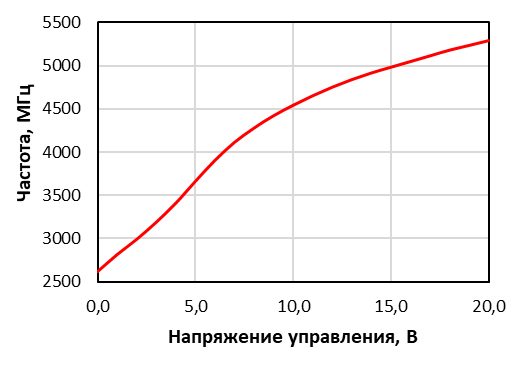

                            Диапазон перестройки


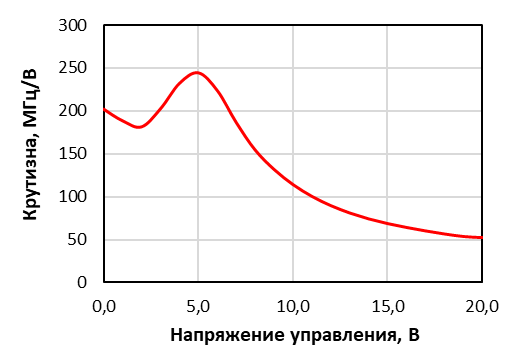

                            Крутизна перестройки


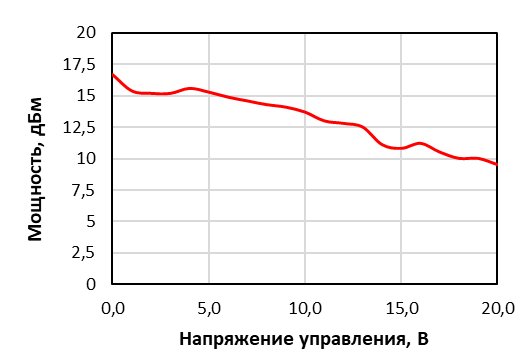

                                Выходная мощность


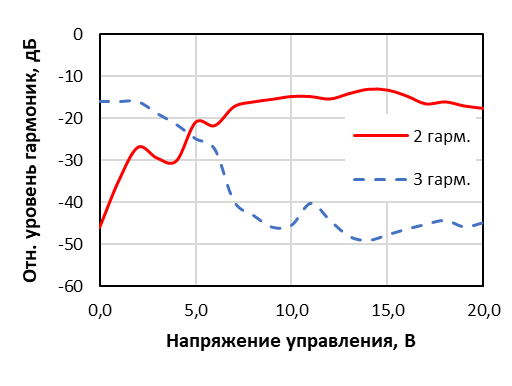

                 Относительный уровень гармоник

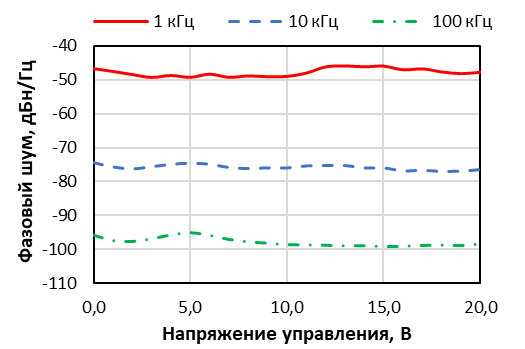

                                      Фазовый шум

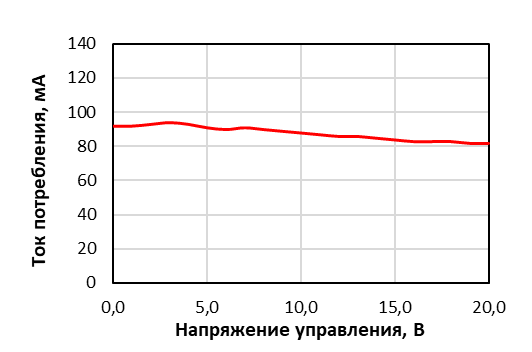

                                 Ток потребления
