MW-VCO21-0506 - ГУН в QLCC6/8  950-1800 МГц (iVCO-225-68)

Редактировал(а) Олег Григорьев 2025/07/14 13:50

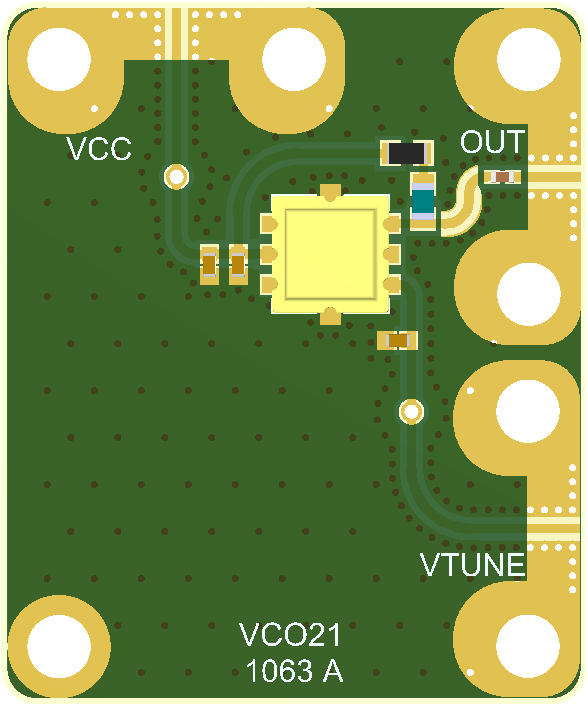

MW-VCO21-0506

Размер0506
Производитель блокаООО "ИнноЦентр ВАО"
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБiVCO-225-6/8
Плата питанияDC-TP01-0201

Страница в магазине

Содержание

Основные параметры

 ПараметрТиповое значение
Диапазон рабочих частот, МГцот 950 до 1800
Уровень фазового шума при отстройке на 1 кГц, дБн/Гц-59
Уровень фазового шума при отстройке на 10 кГц, дБн/Гц-87
Уровень фазового шума при отстройке на 100 кГц, дБн/Гц-110
Уровень фазового шума при отстройке на 1 МГц, дБн/Гц-132
Выходная мощность, дБм12,5
Ток потребления, мА90
Управляющее напряжение, Вот 0 до 10,5 В

Значения параметров приведены при Uпит = 5 В, Т = 25 °С.

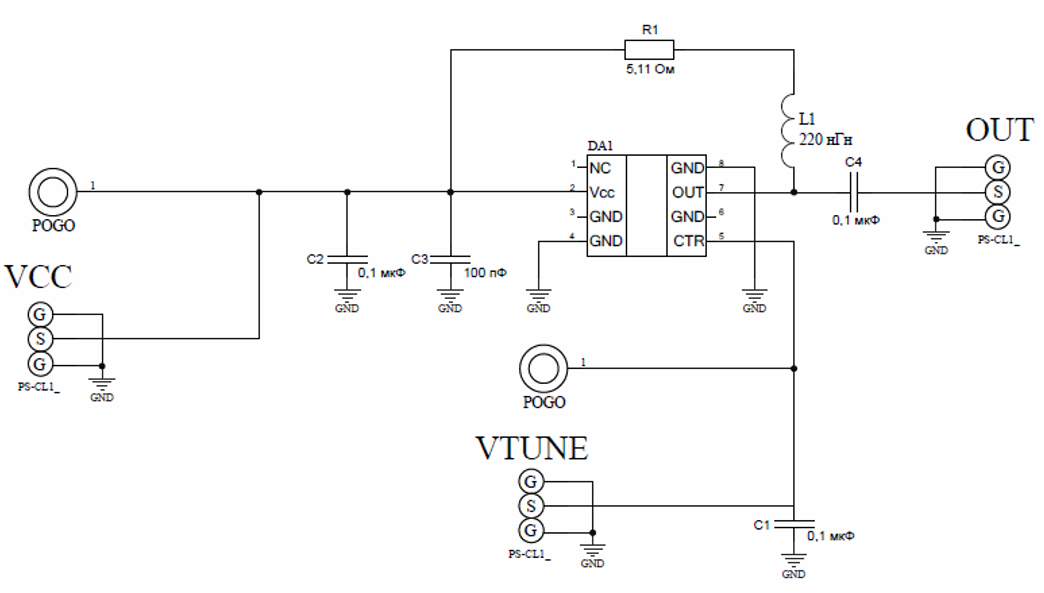

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Напряжение питания Uпит, Вот 4,5 до 5,5
Управляющее напряжение, Вот 0 до 20

Данные измерений

Режим измерений, если не указано иного: Uп = 5 В, T = 25 °С.

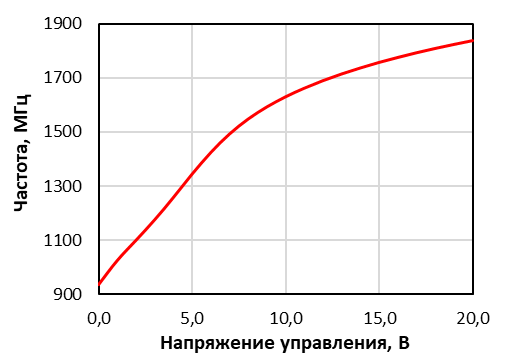

                           Диапазон перестройки


                            Крутизна перестройки

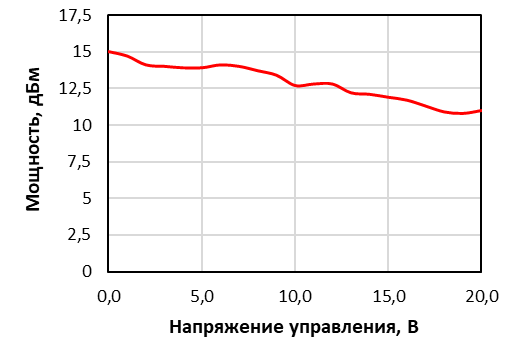

                            Выходная мощность


                  Относительный уровень гармоник

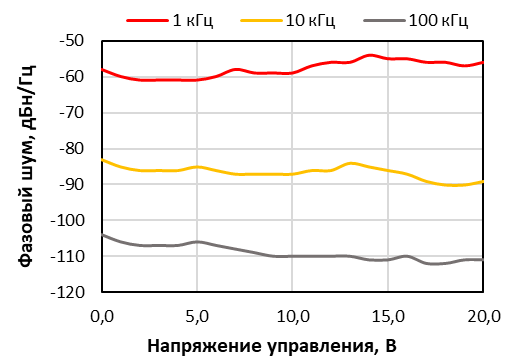

                                   Фазовый шум

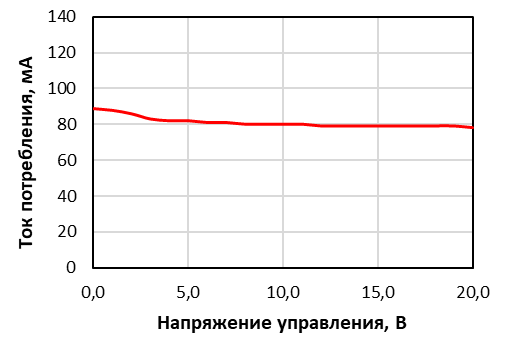

                                  Ток потребления
