MW-VCO20-0506 - ГУН в QLCC6/8  700-1300 МГц (iVCO-224-68)

Редактировал(а) Олег Григорьев 2025/07/11 17:03

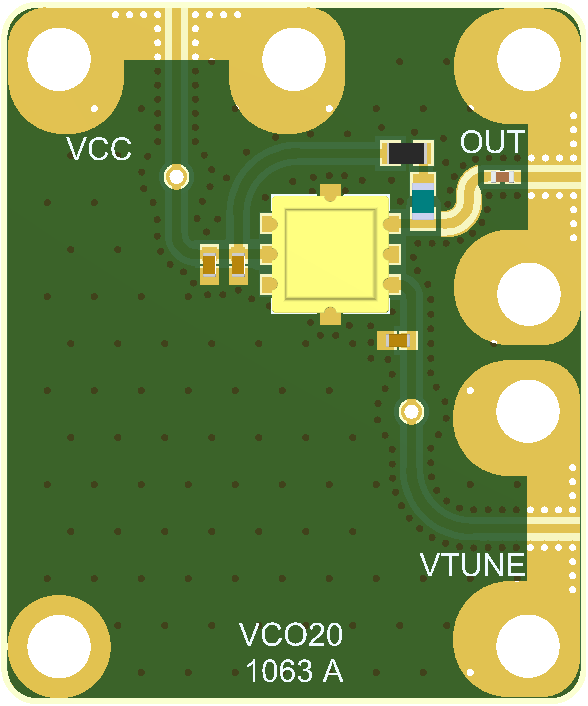

MW-VCO20-0506

Размер0506
Производитель блокаООО "ИнноЦентр ВАО"
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБiVCO-224-6/8
Плата питанияDC-TP01-0201

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, МГцот 700 до 1300
Уровень фазового шума при отстройке на 1 кГц, дБн/Гц-62
Уровень фазового шума при отстройке на 10 кГц, дБн/Гц-89
Уровень фазового шума при отстройке на 100 кГц, дБн/Гц-111
Уровень фазового шума при отстройке на 1 МГц, дБн/Гц-133
Выходная мощность, дБм11,5
Ток потребления, мА92
Управляющее напряжение, Вот 0 до 10,5 В

Значения параметров приведены при Uпит = 5 В, Т = 25 °С.

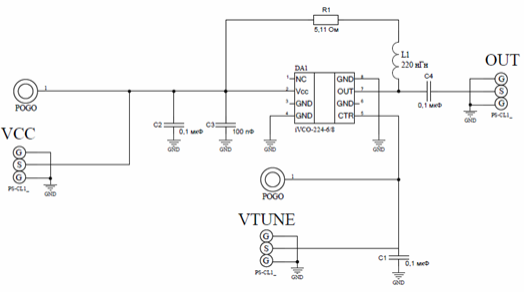

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Напряжение питания Uпит, Вот 4,5 до 5,5
Управляющее напряжение, Вот 0 до 20

Данные измерений

Режим измерений, если не указано иного: Uп = 5 В, T = 25 °С.

                           Диапазон перестройки

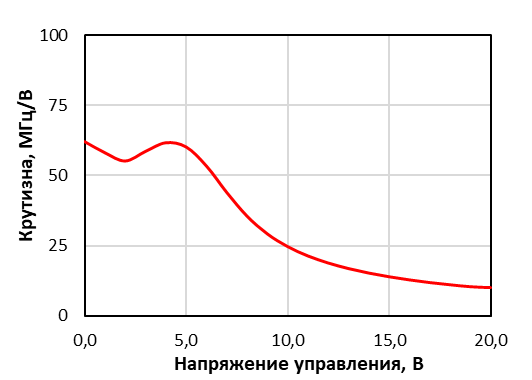

                            Крутизна перестройки

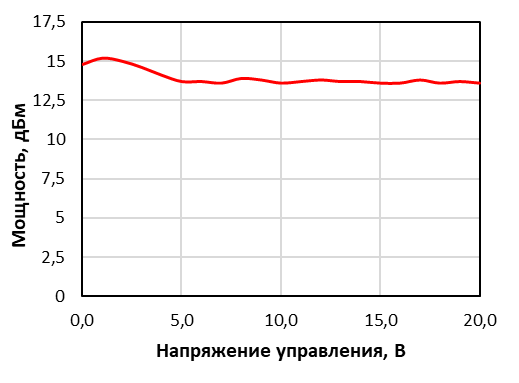

                            Выходная мощность

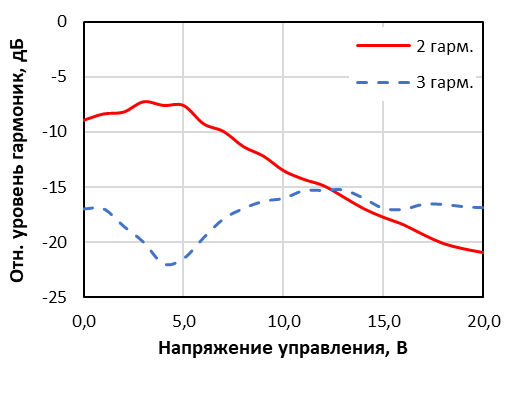

                  Относительный уровень гармоник


                                   Фазовый шум

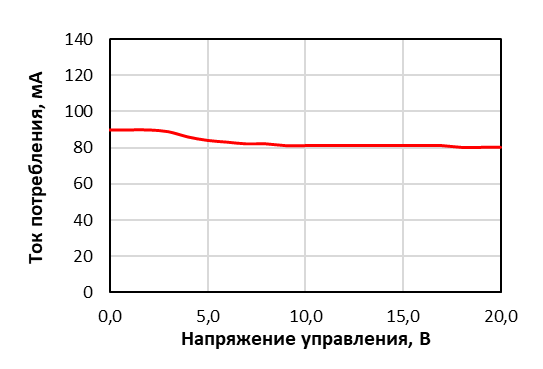

                                     Ток потребления
