MW-VCO17-0606 - ГУН в МПП16 2000-3600 МГц (iVCO-207-М16)
Редактировал(а) Олег Григорьев 2025/07/15 13:58

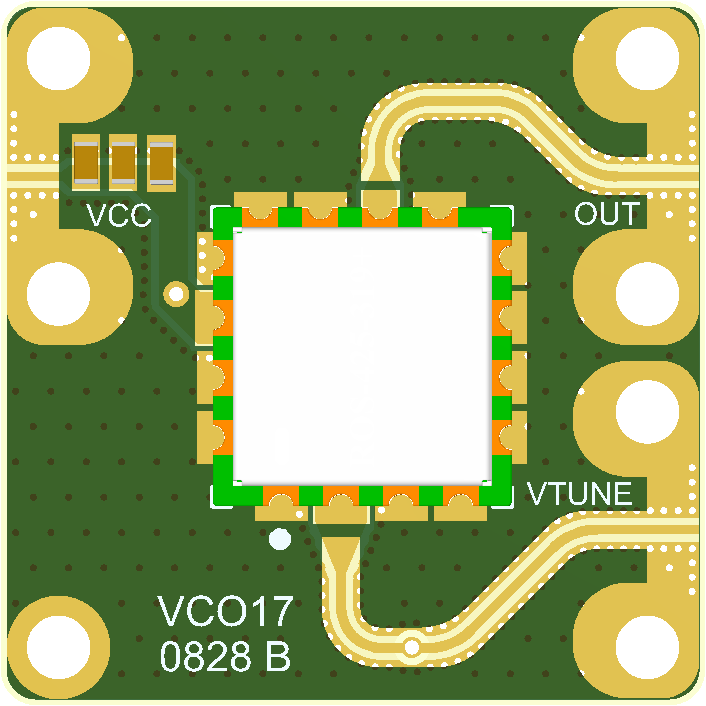

MW-VCO17-0606 | |
|---|---|
 | |
| Размер | 0606 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | iVCO-207-М16 |
| Плата питания | DC-LDO01-0403 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, МГц | от 2000 до 3600 |
| Уровень фазового шума при отстройке на 1 кГц, дБн/Гц | -59 |
| Уровень фазового шума при отстройке на 10 кГц, дБн/Гц | -84 |
| Уровень фазового шума при отстройке на 100 кГц, дБн/Гц | -105 |
| Уровень фазового шума при отстройке на 1 МГц, дБн/Гц | -128 |
| Относительный уровень 2-й гармоники, дБ | -31 |
| Относительный уровень 3-й гармоники, дБ | -29 |
| Ток потребления, мА | 23 |
| Напряжение управления, В | от 0 до 10,5 В |
Значения параметров приведены при Uпит = 5 В, Т = 25° С

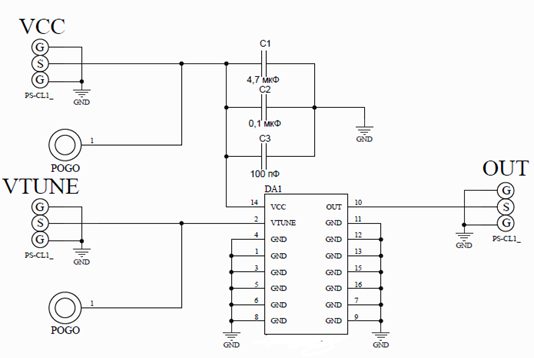

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания Uпит, В | от 4,5 до 5,5 |
| Напряжение управления, В | от 0 до 20 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений
Диапазон перестройки

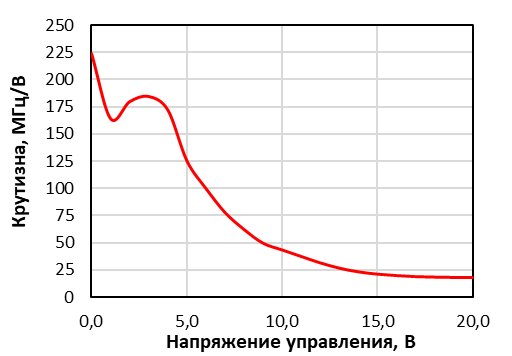

| Крутизна перестройки
|

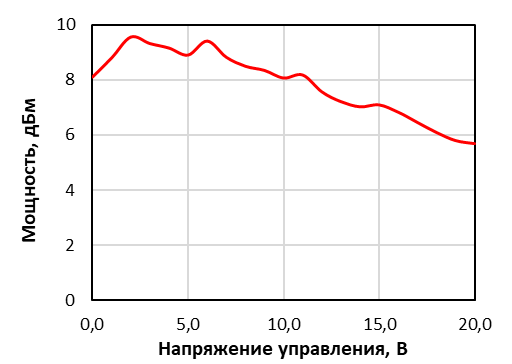

Выходная мощность

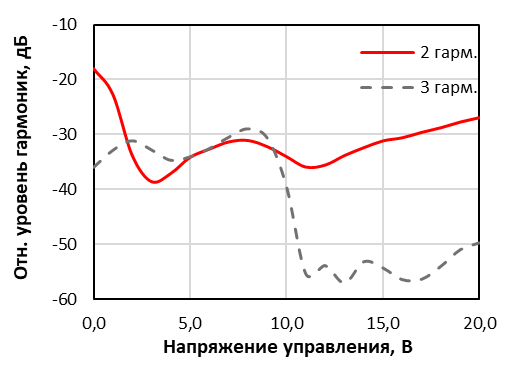

| Относительный уровень гармоник
|

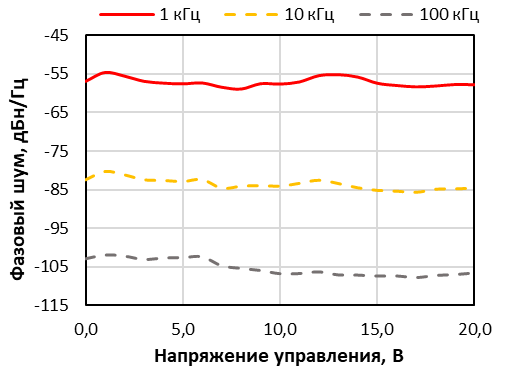

Фазовый шум

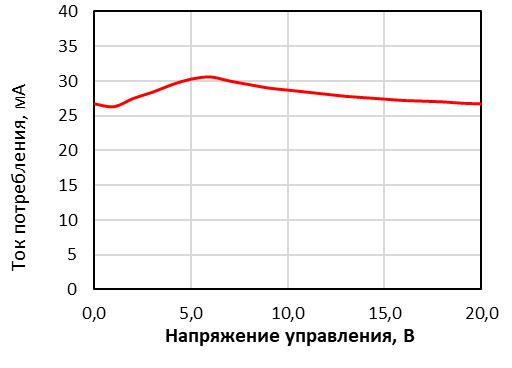

| Ток потребления
|
