MW-VCO16-0606 - ГУН в МПП16  1350-2600 МГц (iVCO-206-М16)

Редактировал(а) Олег Григорьев 2025/07/15 15:47

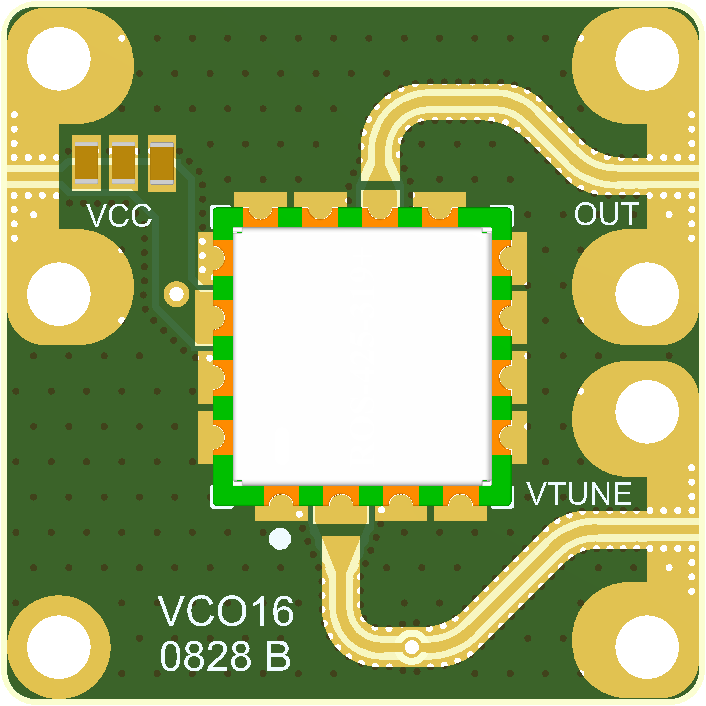

MW-VCO16-0606

Размер0606
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБiVCO-206-М16
Плата питанияDC-LDO01-0403

Страница в магазине

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, МГцот 1350 до 2600
Уровень фазового шума при отстройке на 1 кГц, дБн/Гц-61
Уровень фазового шума при отстройке на 10 кГц, дБн/Гц-84
Уровень фазового шума при отстройке на 100 кГц, дБн/Гц-106
Уровень фазового шума при отстройке на 1 МГц, дБн/Гц-126
Относительный уровень 2-й гармоники, дБ-28
Относительный уровень 3-й гармоники, дБ-30
Ток потребления, мА29
Напряжение управления, Вот 0 до 10,5 В

Значения параметров приведены при Uпит = 5 В, Т = 25° С

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Напряжение питания Uпит, Вот 4,5 до 5,5
Напряжение управления, Вот 0 до 20
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

Диапазон перестройки


Крутизна перестройки


Выходная мощность


Относительный уровень гармоник


Фазовый шум


Ток потребления
