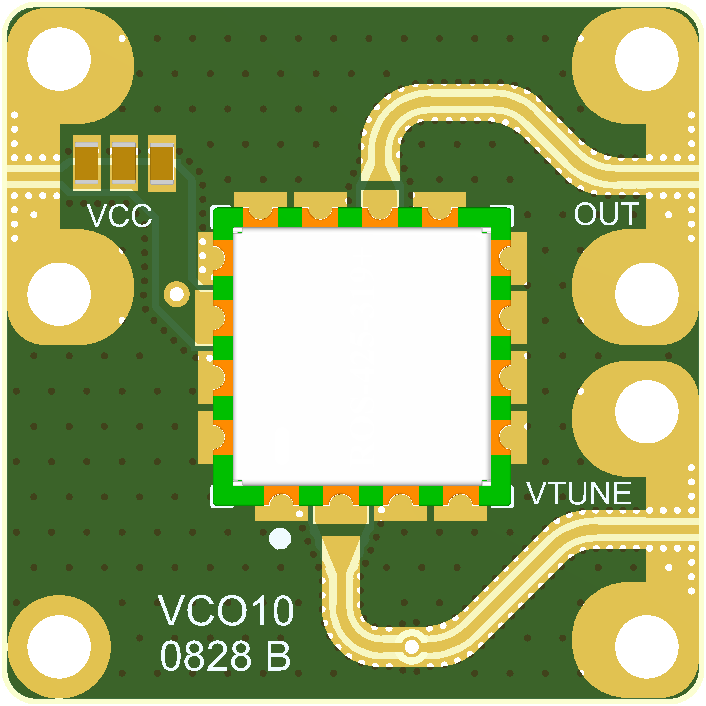

MW-VCO10-0606 - ГУН в МПП16 45-140 МГц (iVCO-200-М16)
Редактировал(а) Олег Григорьев 2025/07/14 15:55
MW-VCO10-0606 | |
|---|---|
 | |
| Размер | 0606 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | iVCO-200-М16 |
| Плата питания | DC-LDO01-0403 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, МГц | от 45 до 140 |
| Уровень фазового шума при отстройке на 1 кГц, дБн/Гц | -73 |
| Уровень фазового шума при отстройке на 10 кГц, дБн/Гц | -96 |
| Уровень фазового шума при отстройке на 100 кГц, дБн/Гц | -118 |
| Уровень фазового шума при отстройке на 1 МГц, дБн/Гц | -138 |
| Относительный уровень 2-й гармоники, дБ | -14 |
| Относительный уровень 3-й гармоники, дБ | -28 |
| Ток потребления, мА | 14 |
| Напряжение управления, В | от 0 до 20 В |
Значения параметров приведены при UПИТ = 5 В, T = 25 °С
Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания Uпит, В | от 4,5 до 5,5 |
| Управляющее напряжение, В | от 0 до 20 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений
Режим измерений, если не указано иного: UП = 5 В, Т = 25° С
Диапазон перестройки
| Крутизна перестройки
|
Выходная мощность
| Относительный уровень гармоник
|

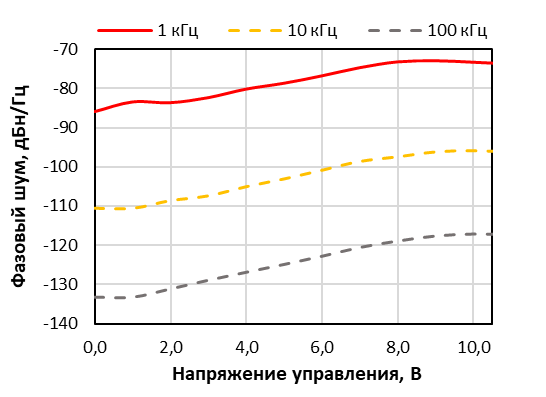

Фазовый шум

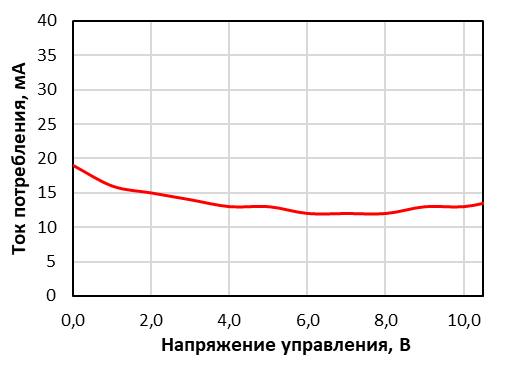

| Ток потребления
|
