MW-VCO05-0808 - ГУН в МПП20 2000-3350 МГц (iVCO-217-М20)
Редактировал(а) Олег Григорьев 2025/07/11 15:15

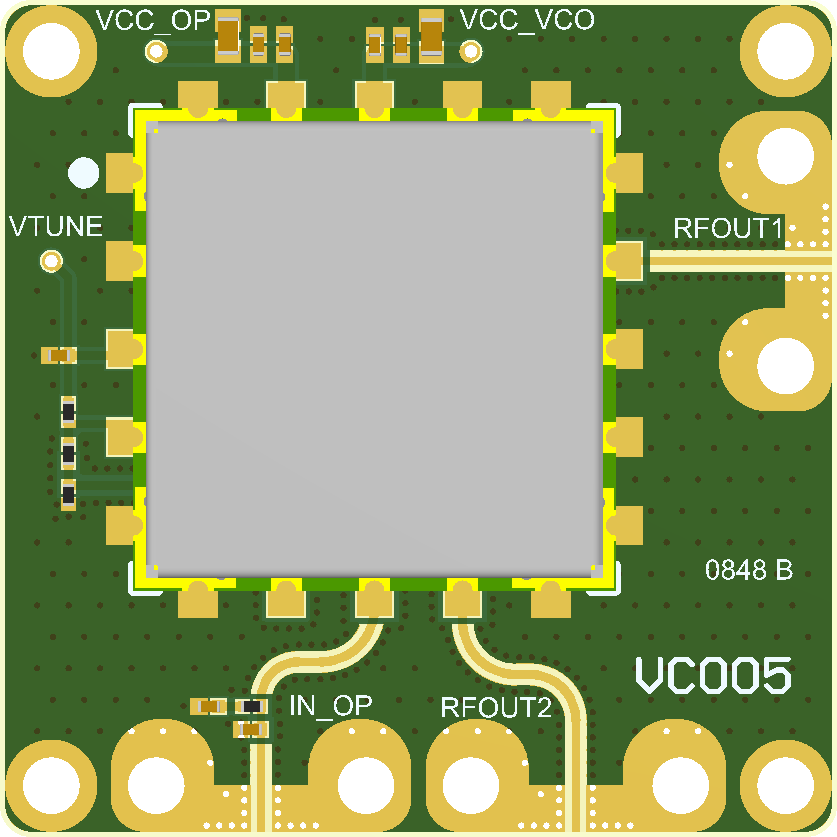

MW-VCO05-0808 | |
|---|---|
 | |
| Размер | 0808 |
| Производитель | ООО "ИнноЦентр ВАО" |
| Основная ЭКБ | iVCO-217-M20 |
| Плата питания | DC-TP01-0201 2 шт. |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, МГц | от 2000 до 3350 |
Выходная мощность (выход 1), дБм Выходная мощность (выход 2), дБм | 17,8 1,5 |
| Уровень фазового шума при отстройке на 1 кГц, дБн/Гц | -55 |
| Уровень фазового шума при отстройке на 10 кГц, дБн/Гц | -82 |
| Уровень фазового шума при отстройке на 100 кГц, дБн/Гц | -105 |
| Уровень фазового шума при отстройке на 1 МГц, дБн/Гц | -127 |
| Ток потребления по цепи Uпит1 (ГУН), мА | 105 |
| Ток потребления по цепи Uпит2 (МУ), мА | 2 |
| Управляющее напряжение, В | от 0 до 10,5 В |
Значения параметров приведены при Uпит1 = 5 В, Uпит2 = 12 В, Т = 25 °С.

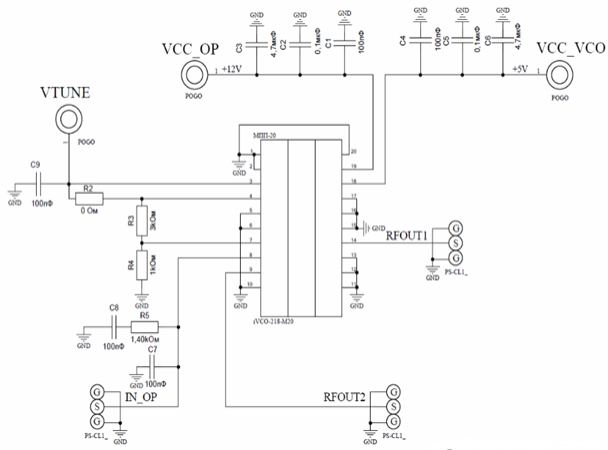

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания Uпит1 (ГУН), В | от 4,5 до 5,5 |
| Напряжение питания Uпит1 (МУ), В | от 10,8 до 13,2 |
| Управляющее напряжение, В | от 0 до 20 |
Данные измерений
Режим измерений, если не указано иного: Uп = 5 В, T = 25 °С.

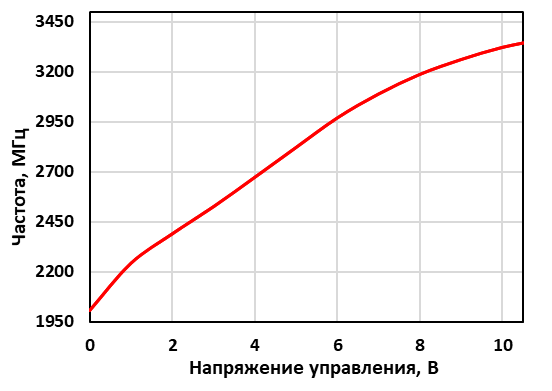

Диапазон перестройки

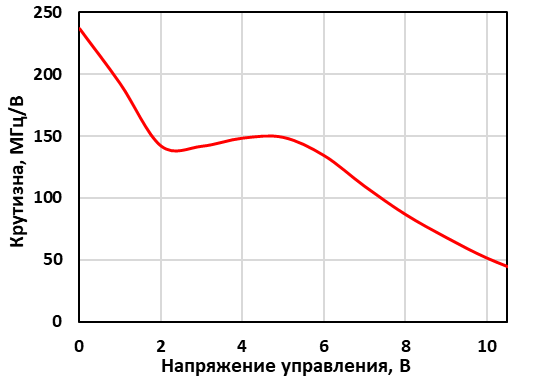

| Крутизна перестройки
|

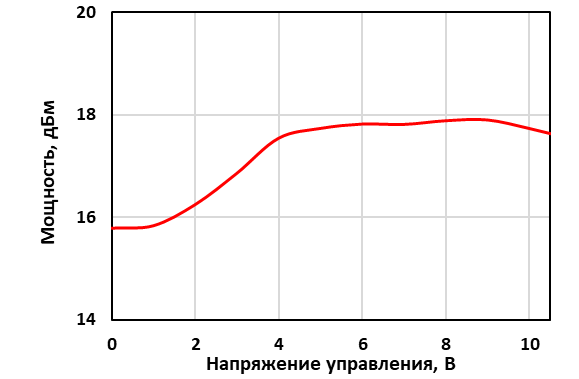

Выходная мощность (Выход 1)

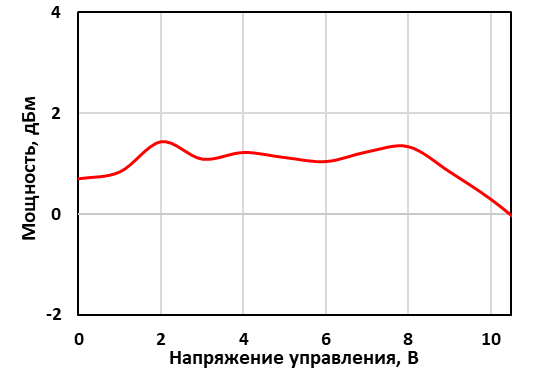

| Выходная мощность (Выход 2)
|

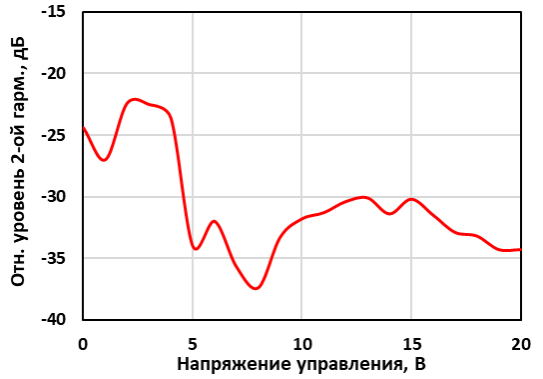

Относительный уровень 2 гармоники

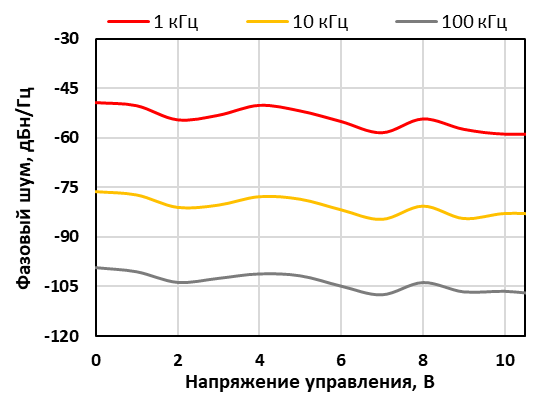

| Фазовый шум
|
