MW-TRF5-0406 - Трансформатор 1:9 c выводом питания (2-900 МГц TCM9-1+)
Редактировал(а) Михаил Гладких 2024/12/16 17:31
MW-TRF5-0406 | |
|---|---|
 | |
| Размер | 0406 |
| Производитель блока | ООО "ИнноЦентр ВАО" |
| Производитель ЭКБ | Mini-Circuits |
| Основная ЭКБ | TCM9-1+ |
| Плата питания | нет |
Страница в магазине | |
Основные параметры
(в разработке)
Основные параметры | |
Параметр | Типовое значение |
| Диапазон рабочих частот, МГц | 2 – 280 |
| Коэффициент вносимых потерь, дБ | 1,5 |
| Коэффициент отражения, дБ | 11 |
Значение параметров при Т = 25° С

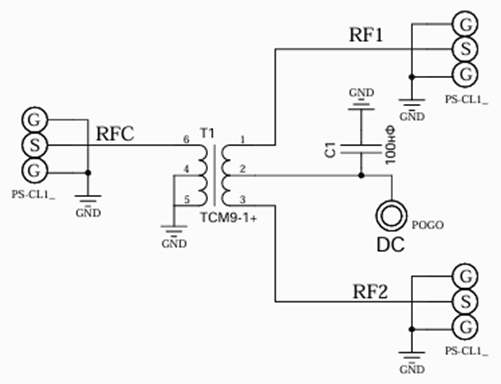

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, мВт | 250 |
| Постоянный ток, мА | 30 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
