MW-TRF1-0303 - Трансформатор 1:2 (0,03-5 ГГц TCM2-63WX+)
Редактировал(а) Владислав Терёхин 2024/12/17 15:10
MW-TRF1-0303 | |
|---|---|
 | |
| Размер | 0303 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | Mini-Circuits |
| Основная ЭКБ | |
| Плата питания | |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, МГц | 3 – 5000 |
| Коэффициент передачи, дБ | -1,5 |
| Обратные потери по входу, дБ | -15 |
| Разбаланс по амплитуде, дБ | 0,5 |

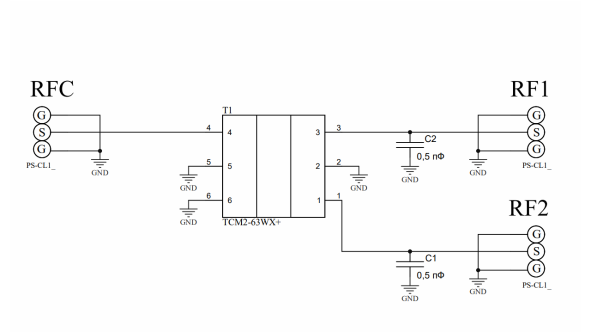

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, мВт | 40 |
| Рассеиваемая мощность, мВт | 490 |
Примечание: одновременное воздействие двух предельных значений не допускается | |
