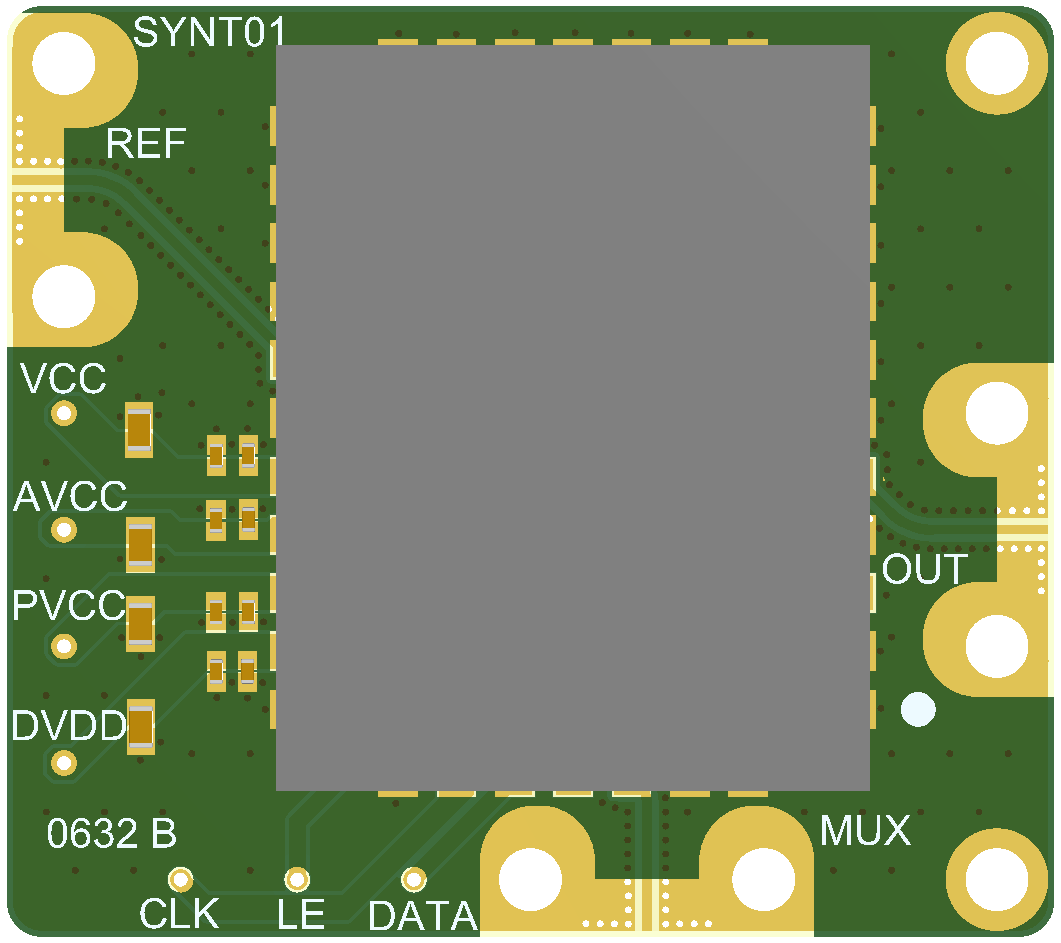

MW-SYNT01-0908 - ГУН с ФАПЧ 0,8-1,2 ГГц (iFSY-304-M36)

Редактировал(а) Алёна Мурдасова 2024/11/28 12:50

Содержание

Основные параметры

Параметр	Типовое значение
Диапазон рабочих частот, МГц	от 800 до 1200
Выходная мощность, дБм	8
Уровень фазового шума при отстройке на 1 кГц, дБн/Гц	-95
Уровень фазового шума при отстройке на 10 кГц, дБн/Гц	-95
Уровень фазового шума при отстройке на 100 кГц, дБн/Гц	-105
Уровень фазового шума при отстройке на 1 МГц, дБн/Гц	-129
Относительный уровень 2-й гармоники, дБ	-17
Мощность сигнала опорной частоты Pвх.оп, дБм	от -5 до 10
Входное напряжение высокого уровня SPI, В	от 2,5 до 3,15
Входное напряжение низкого уровня SPI, В	от 0 до 0,5

Значения параметров приведены при VCC = 5 В, AVCC = 12 В, PVCC = 3,3 В, DVDD = 3,3 B, Kгун = 600,

P_ВХ.ОП = –5 дБм, К_ОП = 50, F_ВХ.ОП = 100 МГц, Fср. = 2 МГц.

Режим измерений, если не указано иного: VCC= 5 В, AVCC= 12 В, PVCC= 3,3 В, DVDD= 3,3 В, Fср. = 2 МГц.

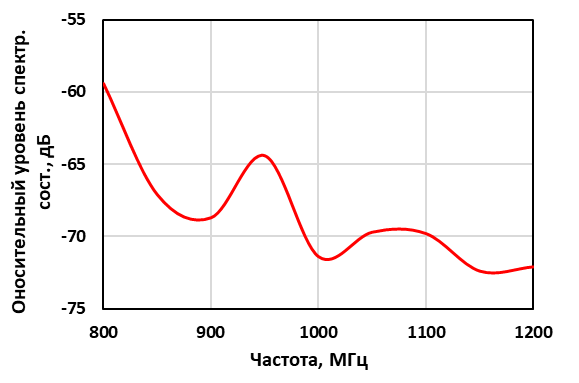

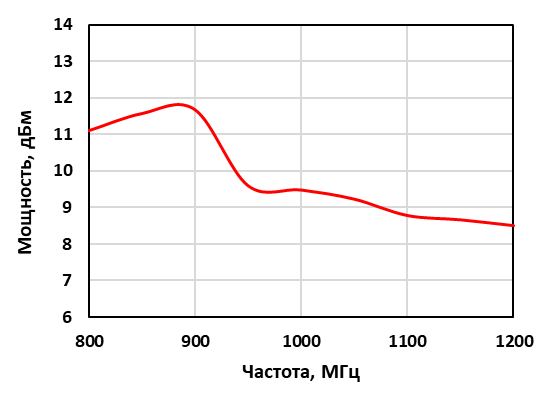

Выходная мощность	Уровень спектральных составляющих

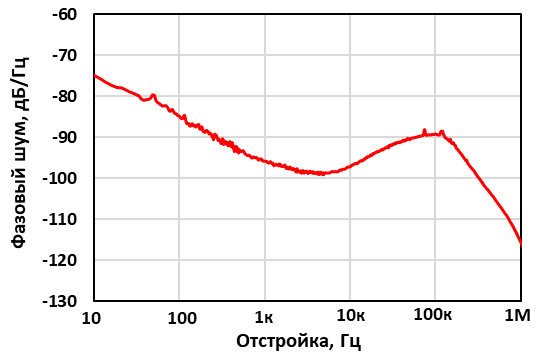

Уровень фазового шума (F=800 МГц)	Уровень фазового шума (F=1000 МГц)

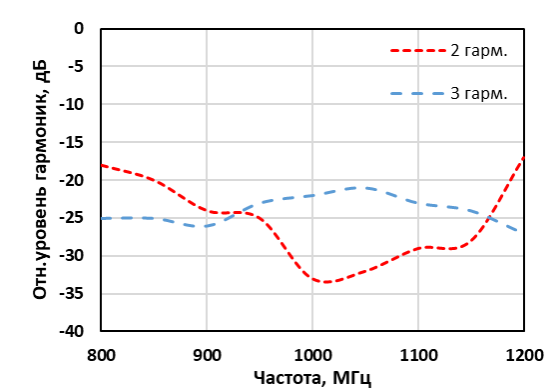

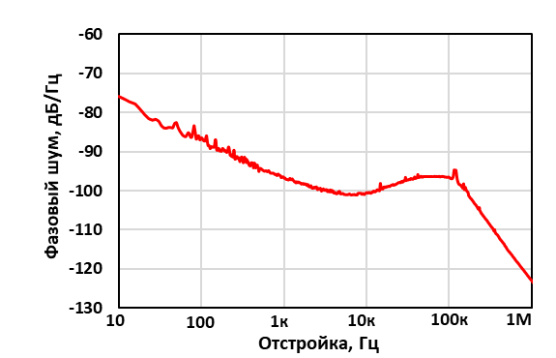

Уровень фазового шума (F=1200 МГц)	Относительный уровень гармоник

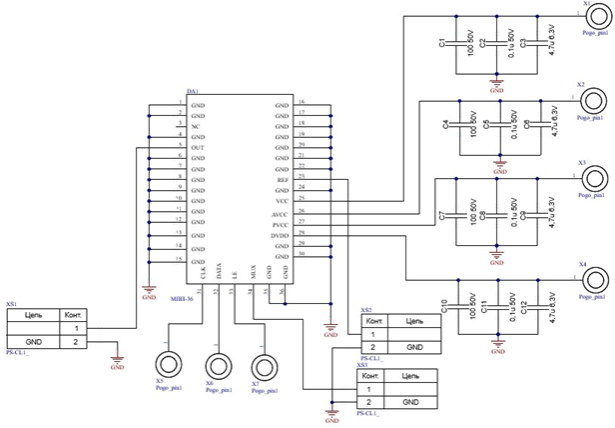

Параметр	Значение / Диапазон
Напряжение питания ГУН (VCC), В	5,0
Напряжение питания масштаб. усилителя (AVCC), В	12,0
Напряжение питания аналог. пит. ФАПЧ (PVCC), В	3,3
Напряжение питания цифр. пит. ФАПЧ (DVDD), В	3,3
Мощность сигнала опорной частоты, дБм	0
Частота опорного сигнала, МГц	100
