MW-QM01-0713 - Квадратурный модулятор 0,3-6,0 ГГц (К1324МП9У)

Редактировал(а) Олег Григорьев 2024/11/28 13:30

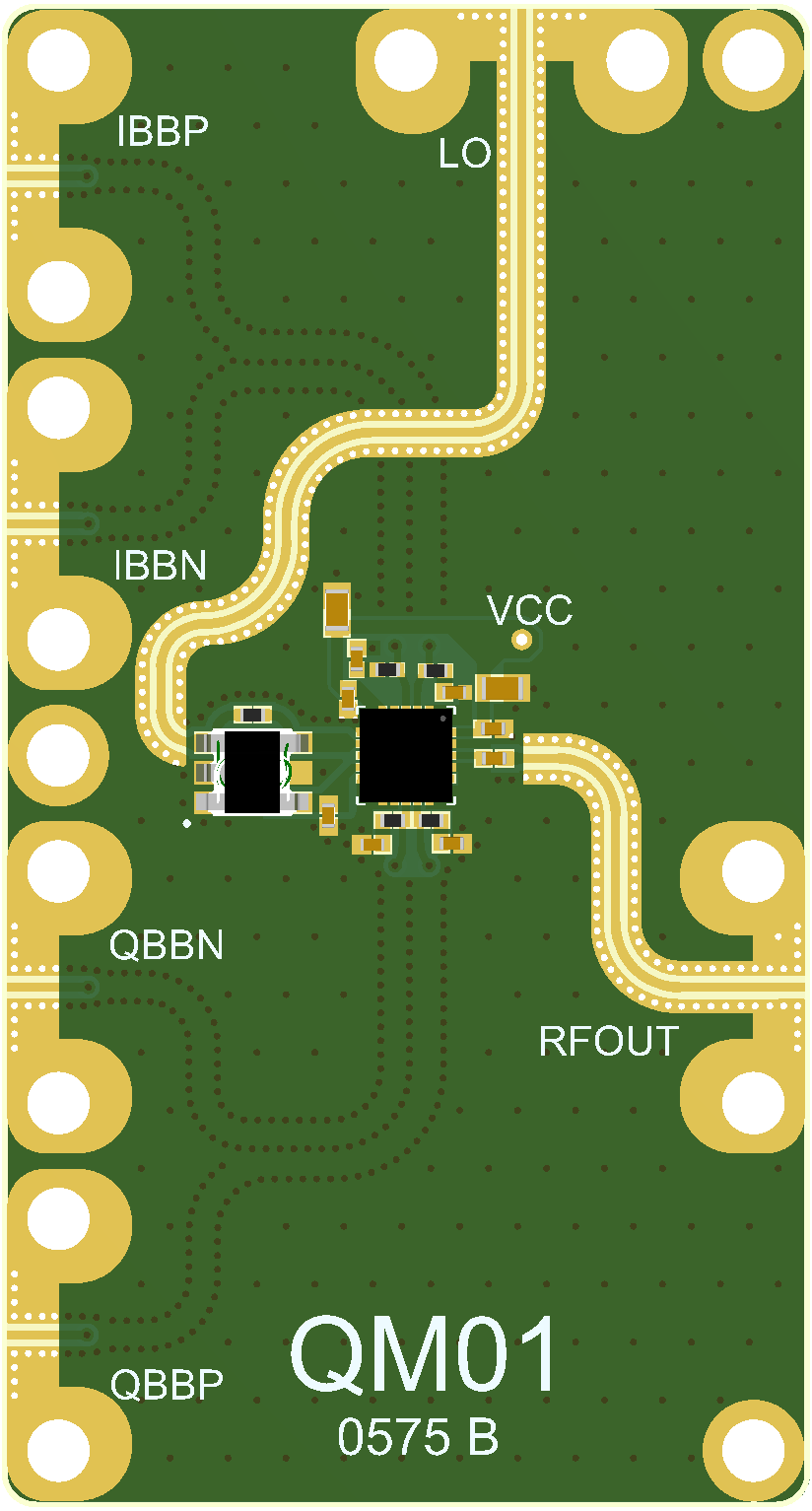

MW-QM01-0713

Размер0713
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324МП9У
Плата питанияDC-LDO01-0403

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон частот гетеродина, ГГц0,3 – 6,0
Диапазон частот РЧ, ГГц0,4 – 6,0
Остаточный уровень несущей на входе, дБмНе более -27
Коэффициент преобразования по напряжению, дБНе менее -15
Уровень третьей гармоники, дБНе более -47

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность LO, дБм5
Рассеиваемая мощность, мВт541
Напряжение смещения IQ, В

Не менее -0,3

не более 2,0

Не допускается эксплуатация изделия при

одновременном использовании двух и более

предельных режимов.

Данные измерений

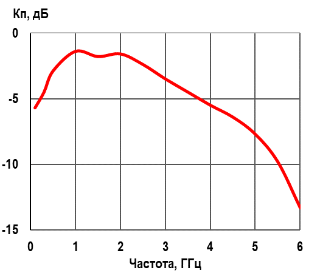

Коэффициент преобразования по напряжению1731518674284-257.png

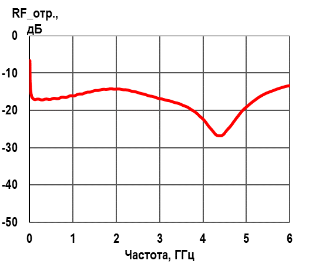

Коэффициент отражения от RF1731518687179-308.png

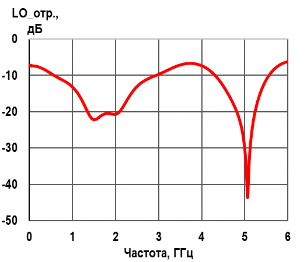

Коэффициент отражения от LO1731518695548-394.png
