MW-QD01-0713 - Квадратурный демодулятор 0,3-6,0 ГГц (К1324ДП9У)

Редактировал(а) Олег Григорьев 2024/11/28 13:29

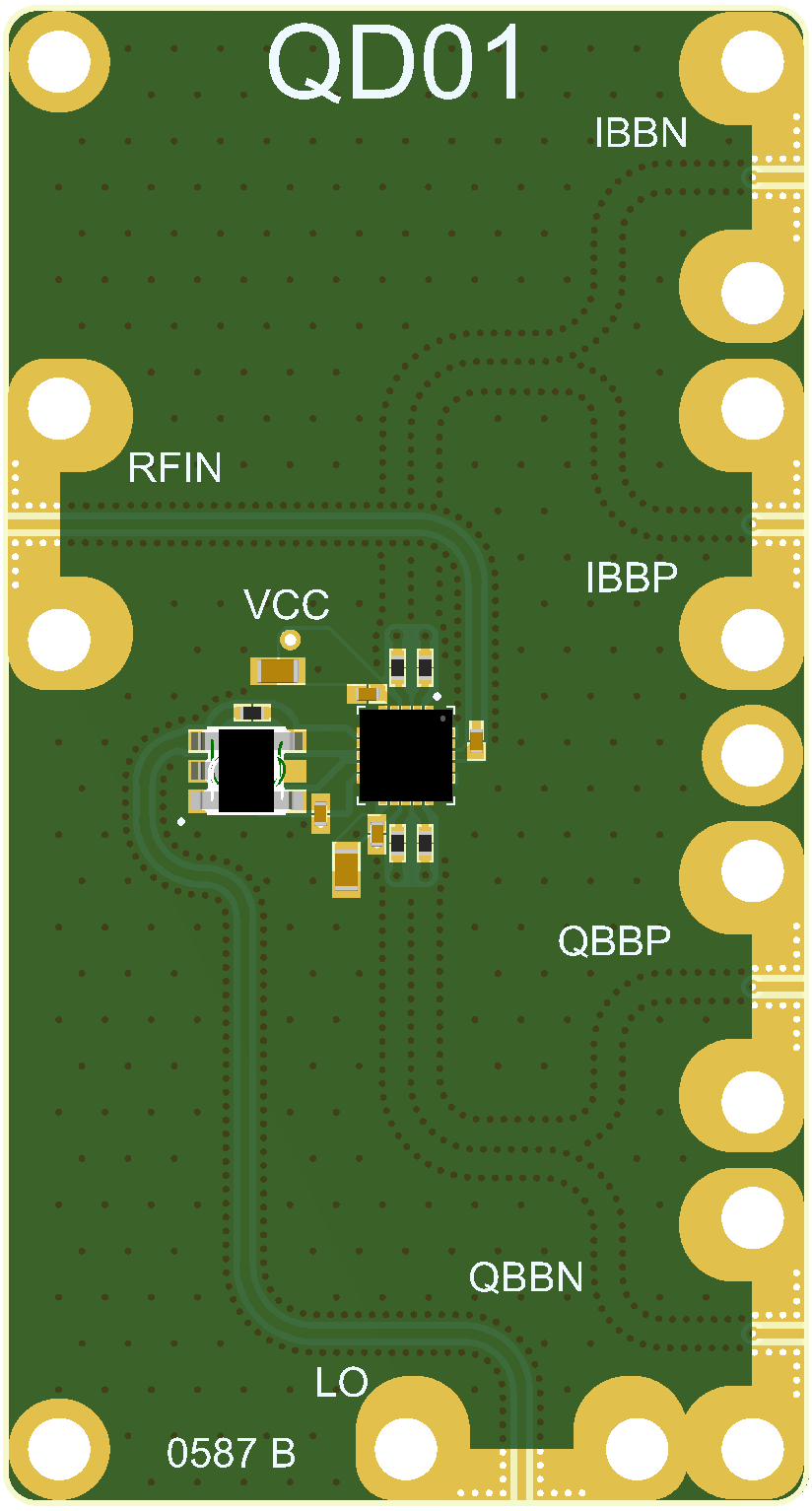

MW-QD01-0713

Размер0713
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ДП9У
Плата питанияDC-LDO01-0403

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон частот РЧ, ГГц0,5 – 5,5
Максимальный выходной ток, мА12
Фазовая/амплитудная ошибка, дБНе более 9
Коэффициент шума, дБНе более 20,5
Подавление зеркального канала, дБНе менее 34

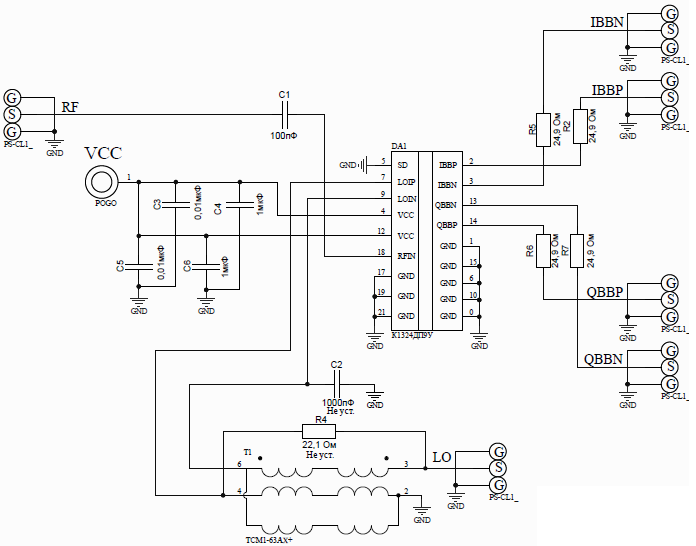

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность LO, дБм5
Рассеиваемая мощность, мВт541
Напряжение смещения IQ, В

Не менее -0,3

не более 2,0

Не допускается эксплуатация изделия при

одновременном использовании двух и более

предельных режимов.

Данные измерений

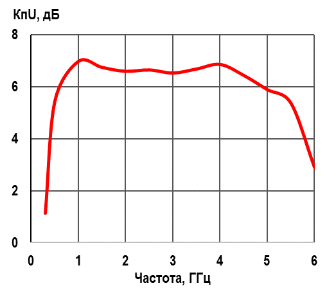

Коэффициент преобразования1731518955892-556.png

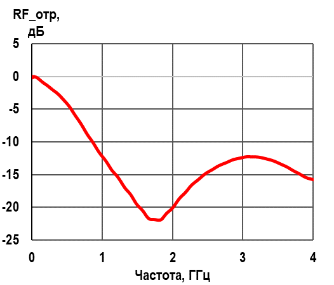

Коэффициент отражения от RF1731519000696-779.png

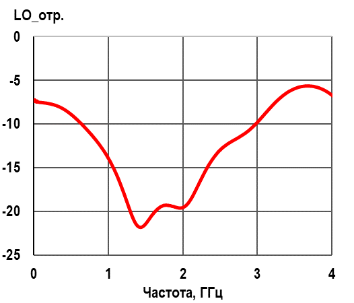

Коэффициент отражения от LO1731519036833-896.png
