MW-PGA01-0605 - Цифровой регулируемый усилитель до 6 ГГц (К1324УП1У)
Редактировал(а) Олег Григорьев 2025/07/14 13:24

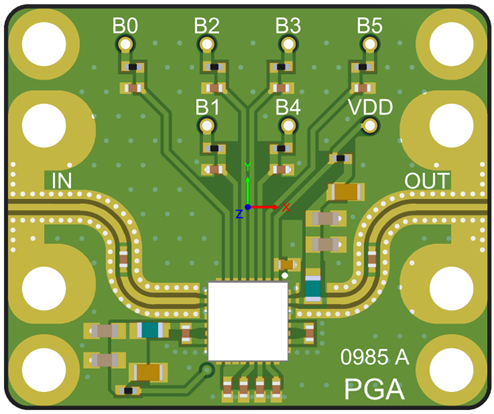

MW-PGA01-0605 | |
|---|---|
 | |
| Размер | 0605 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | К1324УП1У |
| Плата питания | DC-CTRL01-0605 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 0,05 – 6,0 |
| Коэффициент усиления при минимальном ослаблении, дБ | 30 |
| Максимальное регулируемое ослабление, дБ | 31,6 |
| Коэффициент шума, дБ | не более 3,6 |
Значения параметров приведены при Uпит = 5 В, РВХ = - 30 дБм, Т = 25° С
Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, дБм | 16 |
| Рассеиваемая мощность, мВт | 910 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Таблица истинности основных состояний
| В0 | В1 | В2 | В3 | В4 | В5 | Нормированный коэффициент передачи аттенюатора, дБ |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | -0,5 |
| 0 | 1 | 0 | 0 | 0 | 0 | -1 |
| 0 | 0 | 1 | 0 | 0 | 0 | -2 |
| 0 | 0 | 0 | 1 | 0 | 0 | -4 |
| 0 | 0 | 0 | 0 | 1 | 0 | -8 |
| 0 | 0 | 0 | 0 | 0 | 1 | -16 |
| 1 | 1 | 1 | 1 | 1 | 1 | -31,5 |
Данные измерений

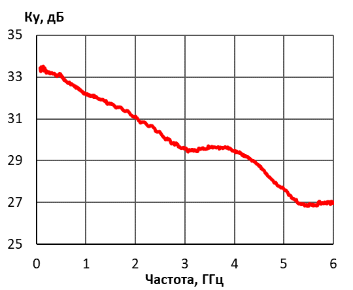

| Максимальный коэффициент усиления |  |

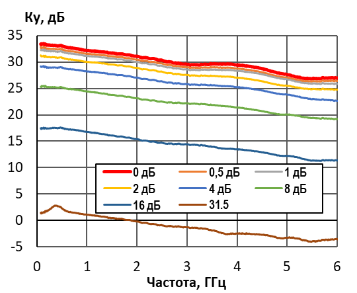

| Коэффициент усиления |  |

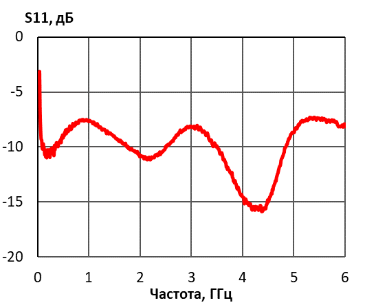

| Отраженная от входа мощность |  |

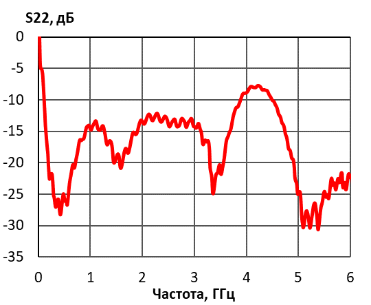

| Отраженная от выхода мощность |  |

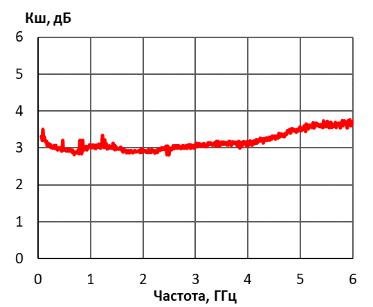

| Коэффициент шума |  |

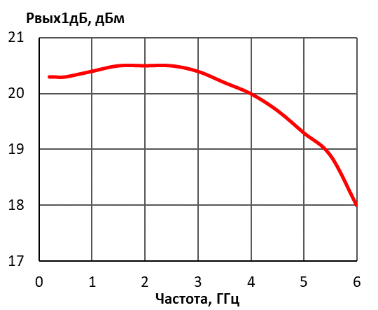

| Точка децибельной компрессии |  |
