MW-PDIV05-0303 - Пассивный делитель/ сумматор мощности на 3 резисторах  до 10 ГГц

Редактировал(а) Олег Григорьев 2025/07/11 17:02

MW-PDIV05-0303

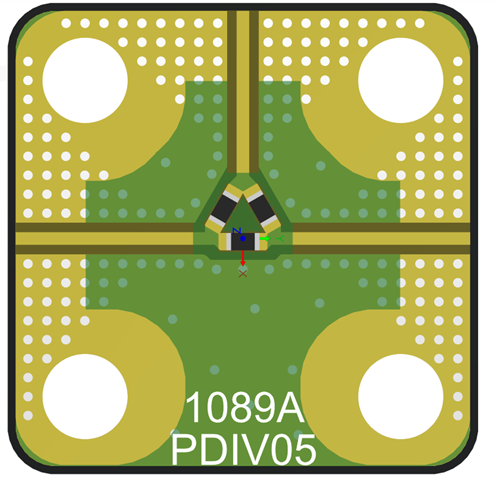

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБVishay
Основная ЭКБFC0402E50R0BST1

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, МГцDC – 10 ГГц
Вносимые потери, дБне более 2

Значения параметров приведены при РВХ = 0 дБм, Т = 25° С

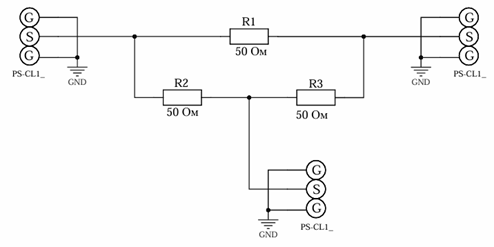

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт200

Данные измерений

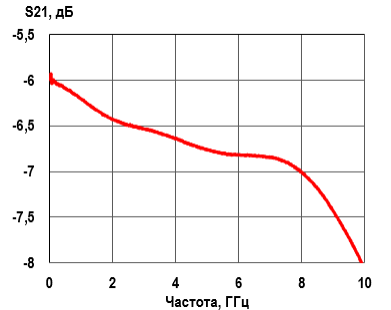

Вносимые потери1734358014581-964.png
Изоляция RF1-RF21734358050940-642.png

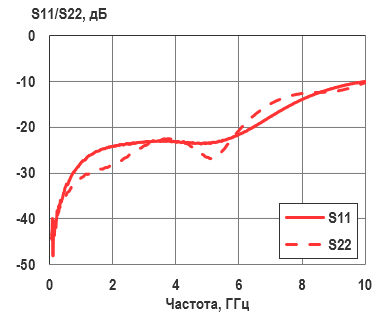

Отраженная от входа/ выхода мощность1734359124868-214.png

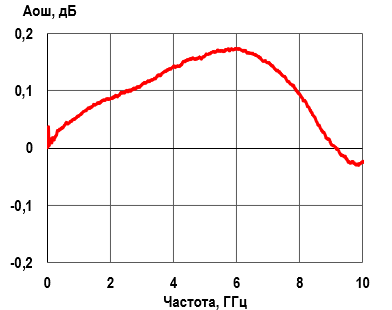

Амплитудная ошибка
