MW-PDIV04-0303 - Пассивный делитель/ сумматор мощности на 3 резисторах  до 1 ГГц

Редактировал(а) Олег Григорьев 2025/07/11 16:53

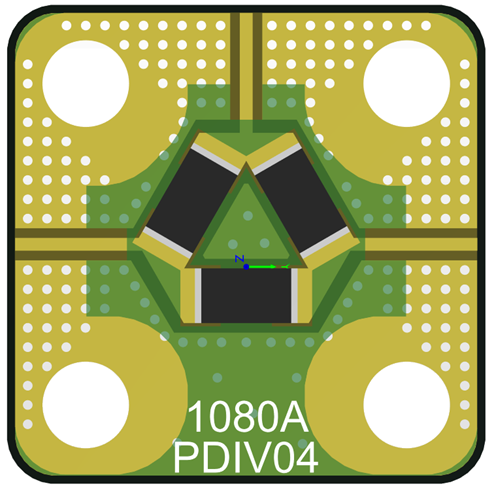

MW-PDIV04-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБАО "НПО "Эркон"
Основная ЭКБР1-158-8-1

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, МГцDC – 1 ГГц
Амплитудная ошибка, дБне более ±0,1
Вносимые потери, дБне более 1

Значения параметров приведены при РВХ = 0 дБм, Т = 25° С

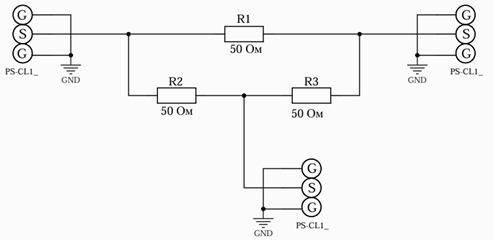

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, Вт10

Данные измерений

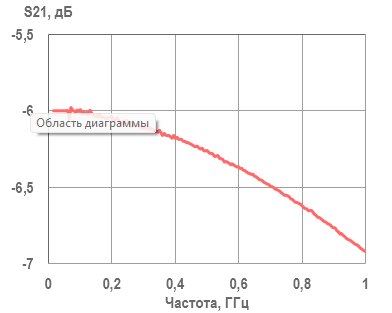

Вносимые потери1734359749681-993.png

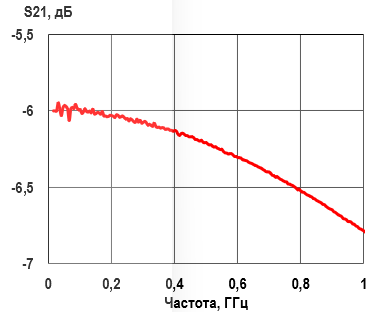

Изоляция RF1-RF21734359781551-168.png

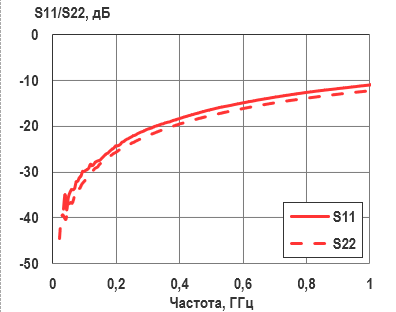

Отраженная от входа/ выхода мощность1734359818614-858.png

Амплитудная ошибка
