MW-PDIV03-0303 - Пассивный делитель/сумматор мощности 1-400 МГц 0,25Вт

Редактировал(а) Олег Григорьев 2024/11/28 13:28

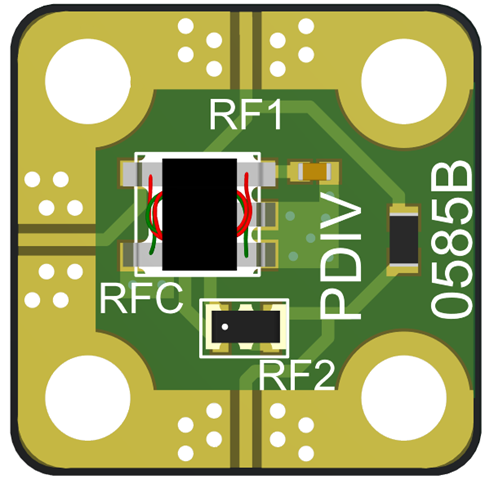

MW-PDIV03-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБMini-circuits
Основная ЭКБ

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, МГцDC – 700
Амплитудная ошибка, дБне более ±0,4

Значения параметров приведены при РВХ = 0 дБм, Т = 25° С

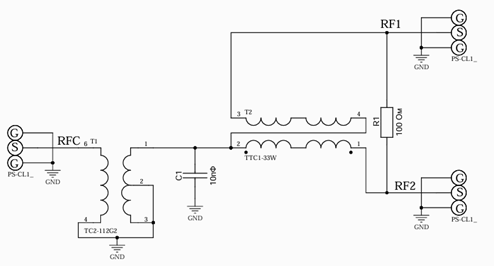

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, Вт0,1

Данные измерений

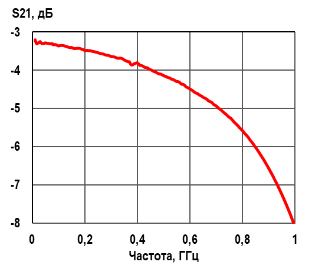

Вносимые потери1732010239193-239.png

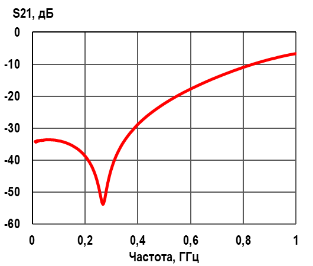

Изоляция RF1-RF21732010248580-606.png

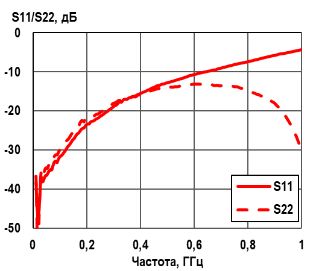

Отраженная от входа/ выхода мощность1732010268530-703.png

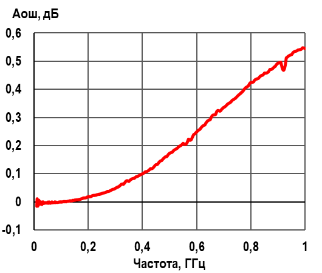

Амплитудная ошибка
