MW-PDIV02-0303 - Пассивный делитель/сумматор мощности до 5,5 ГГц (Эркон)

Редактировал(а) Олег Григорьев 2025/08/25 15:53

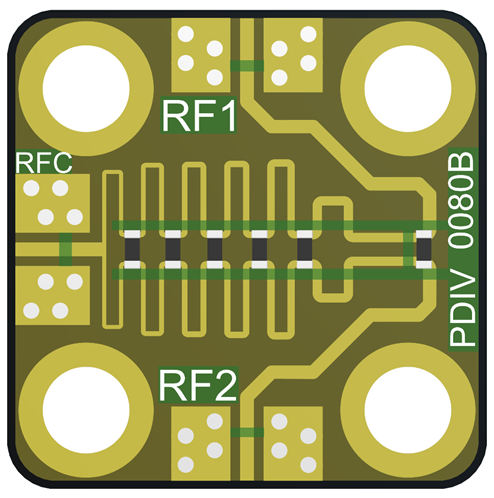

MW-PDIV02-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ЭРКОН»
Основная ЭКБP1-160-0,05-1 РКМУ.434110.023 ТУ

Страница в магазине

Содержание

Основные параметры

Параметр

Типовое значение

Диапазон рабочих частот, ГГцDC – 5,5
Амплитудная ошибка, дБне более ±0,1

Значения параметров приведены при РВХ = 0 дБм, Т = 25° С

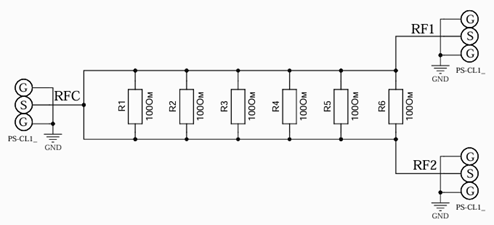

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, Вт0,05

Данные измерений

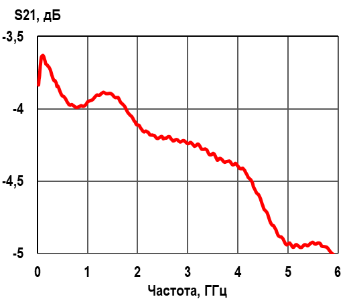

Вносимые потери1732009471858-140.png

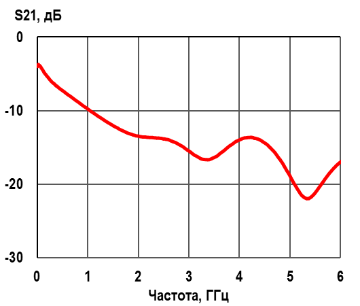

Изоляция RF1-RF21732009475483-534.png

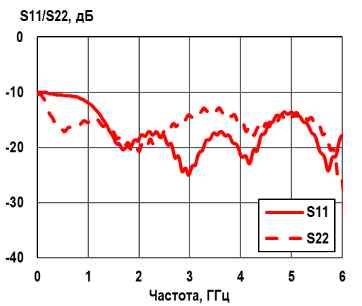

Отраженная от входа/ выхода мощность1732009492142-300.png

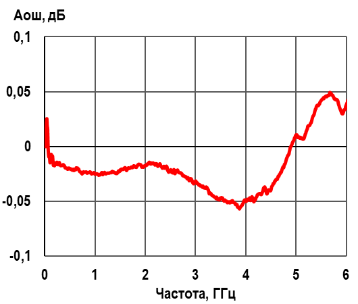

Амплитудная ошибка1732009507099-556.png
